2.4. Введение
Введение должно отражать цель и задачи выполнения конкретного задания курсовой работы. Во введении приводятся возможные области применения разработки. Указываются основные приемы, инструменты, программные средства решения задачи и основные результаты, полученные в процессе выполнения курсовой работы.
2.5. Основные разделы курсовой работы
2.5.1. Математическое решение задачи
Вводятся обозначения параметров, участвующих в расчетных формулах. Приводится расчетная схема задачи с принятыми допущениями и с обозначениями кинематических и силовых параметров. Анализируются значения параметров, их пределы изменения или неизменяемость во время выполнения расчетов.
Производится выбор и обоснование математического метода решения поставленной задачи. Математическое решение задачи приводится в формульном варианте.
Пример. Определить радиус поворота R гусеничного трактора в зависимости от поперечной базы B трактора и приращения скорости гусеницы v.
Радиус поворота гусеничного трактора рассчитывается по формуле:
,
где R – радиус поворота трактора, м;
B – поперечная база трактора, м;
v – линейная скорость движения центра масс трактора, м/с;
v – приращение скорости гусеницы трактора, м/с.
Расчетная схема представлена на рисунке 2.

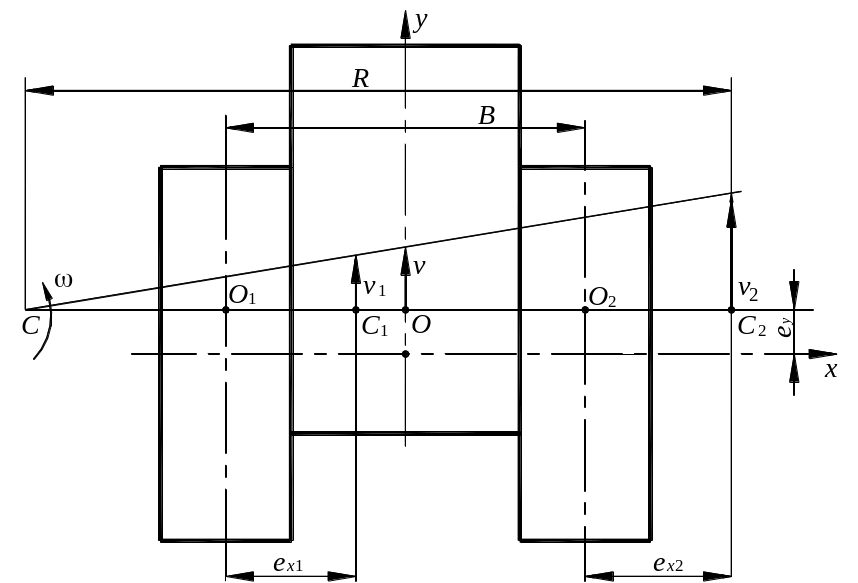

Рисунок 2 – Расчетная схема поворота гусеничного трактора
На рисунке обозначено:
С1, С2 – полюсы вращения гусениц;
ex1, ex2, ey – смещения полюсов вращения гусениц относительно их геометрических центров О1 и О2;
v1 и v2 – скорости отстающей и забегающей гусениц.
На расчетной схеме поворота гусеничного трактора не показано v, т.к. данная величина рассчитывается по формуле:
.
Сводные данные по расчетным параметрам представлены в таблице 1.
Таблица 1 - Сводные данные по расчетным параметрам
Обозначение в формуле |
Диапазон изменения |
Примечания |
B |
1,6 м |
Постоянная величина |
v |
1…30 км/ч |
Варьируемая величина |
v |
0,1…1 м/с |
Варьируемая величина |
При разработке программы для расчета радиуса поворота гусеничного трактора необходимо использовать операторы циклов (for…to…do, Repeat… Until или While).
2.5.2. Алгоритмизация вычислительных процессов
В пояснительной записке приводится блок-схема алгоритма решения задачи в виде графического объекта. Алгоритм должен отвечать требованиям и правилам алгоритмизации, а команды в блоках алгоритма ‑ отвечать языку системы команд решателя. Рисунок алгоритма должен отвечать правилам создания графических объектов в текстовом редакторе.
Данный способ по сравнению с другими способами записи алгоритма имеет ряд преимуществ. Он наиболее нагляден: каждая операция вычислительного процесса изображается отдельной геометрической фигурой. Кроме того, графическое изображение алгоритма наглядно показывает разветвления путей решения задачи в зависимости от различных условий, повторение отдельных этапов вычислительного процесса и другие детали.
В настоящее время действует единая система программной документации (ЕСПД), которая устанавливает правила разработки, оформления программ и программной документации. В ЕСПД определены и правила оформления блок-схем алгоритмов (ГОСТ 19.701-90, ИСО 5807-85).
Операции обработки данных и носители информации изображаются на схеме соответствующими блоками. Большая часть блоков по построению условно вписана в прямоугольник со сторонами а и b. Минимальное значение а равно 10 мм, увеличение а производится на число, кратное 5 мм. Размер b=15 мм. Для отдельных блоков допускается соотношение между а и b, равное 1:2. В пределах одной схемы рекомендуется изображать блоки одинаковых размеров. Все блоки нумеруются. Виды и назначение основных блоков приведены в таблице 2.
Таблица 2‑ Условные обозначения блоков схем алгоритмов программ
Наименование |
Обозначение |
Функции |
1 |
2 |
3 |

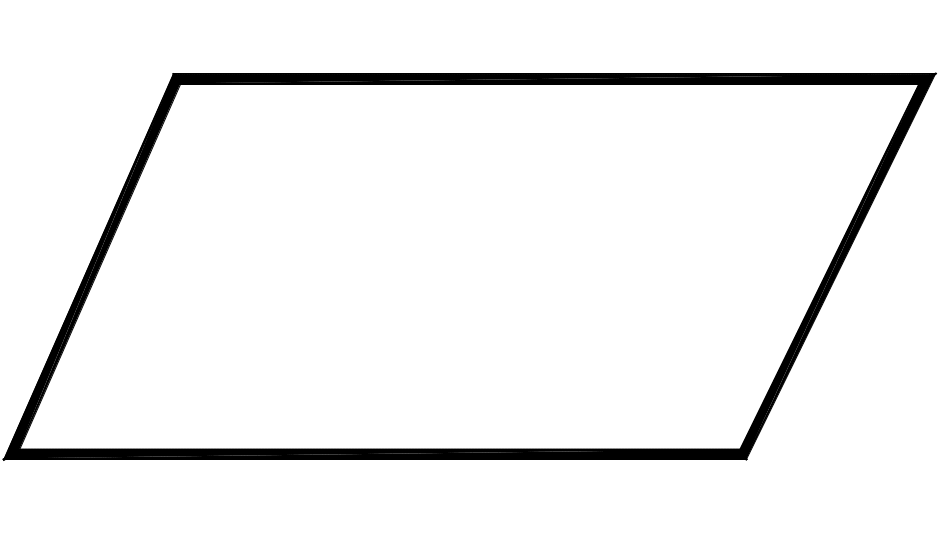

1. Данные |
|
Символ отображает данные. Ввод или вывод данных. Носитель данных не определен. |
Продолжение табл. 1
1 |
2 |
3 |

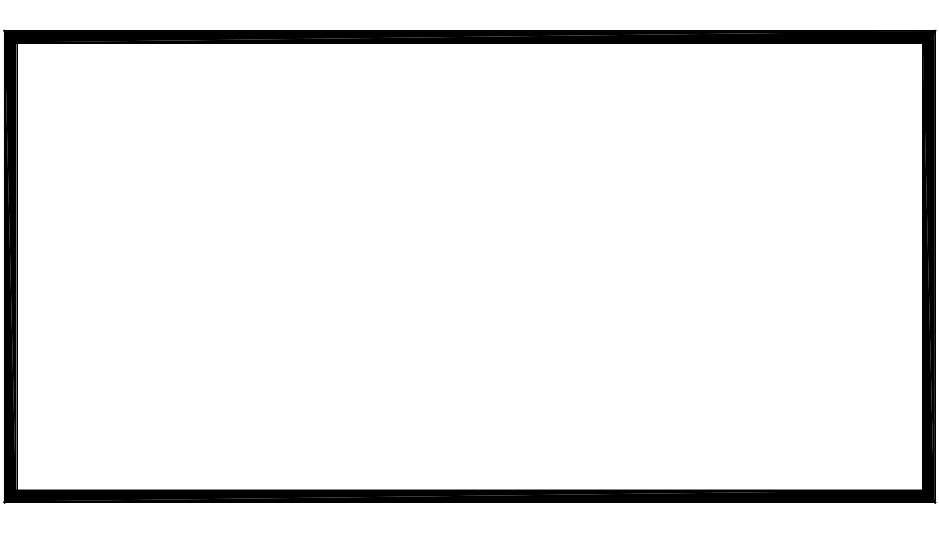

2. Процесс |
|
Выполнение операции или группы операции, в результате которых изменяется значение, форма представления или расположение данных. |

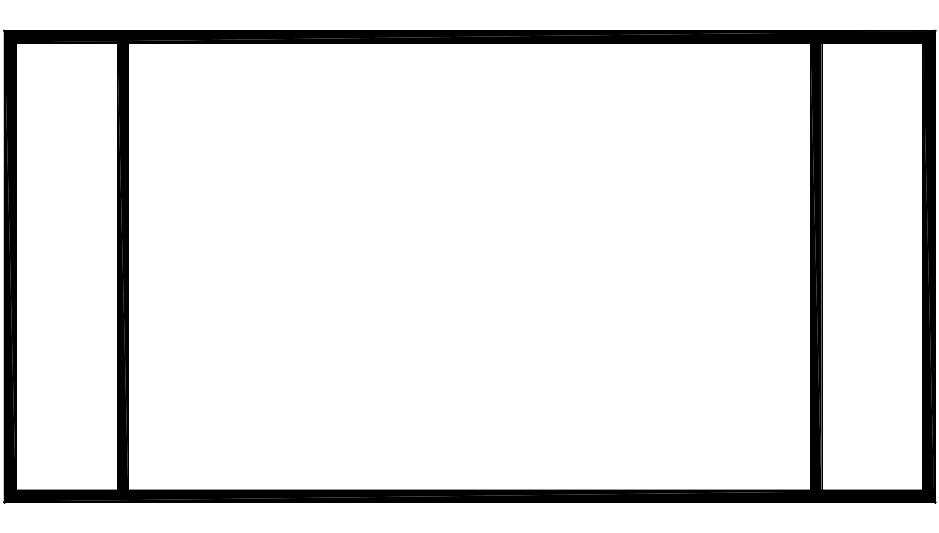

3. Предопреде-ленный процесс |
|
Использование ранее созданных и отдельно написанных программ (подпрограмм). |
4. Подготовка |
|
Символ отображает модификацию команды или группы команд с целью воздействия на некоторую последующую функцию (установка переключателя, инициализация программы и т.п.) |

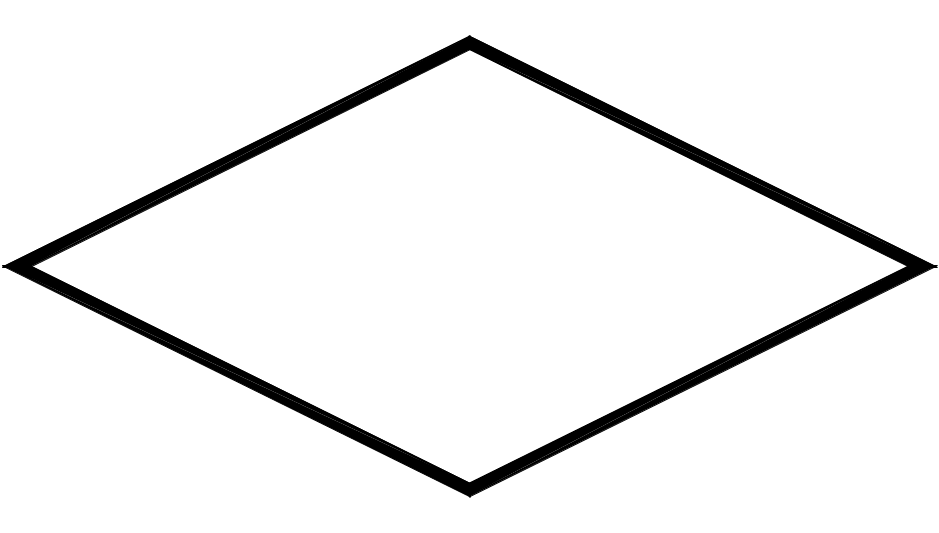

5. Решение |
|
Выбор направления выполнения алгоритма в зависимости от некоторых переменных условии. |

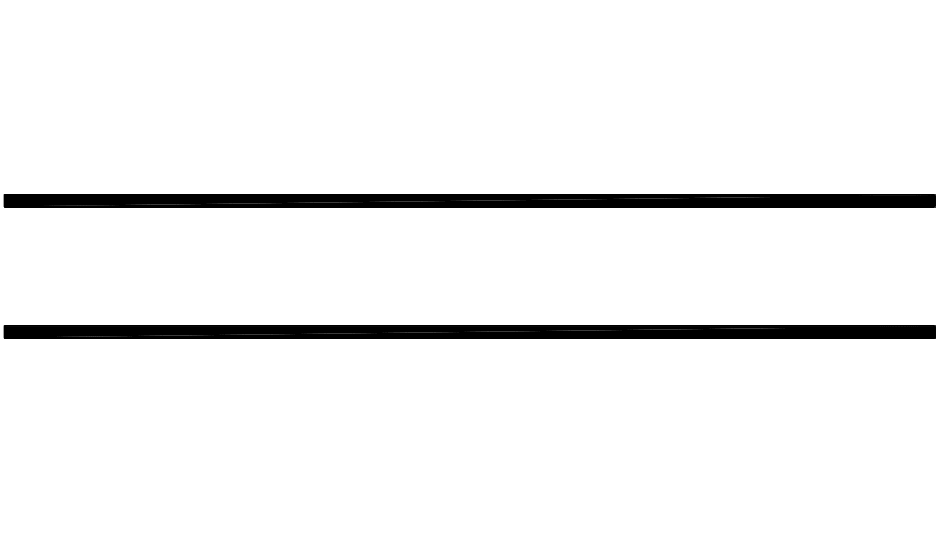

6. Параллельные действия |
|
Символ отображает синхронизацию двух или более параллельных операций |

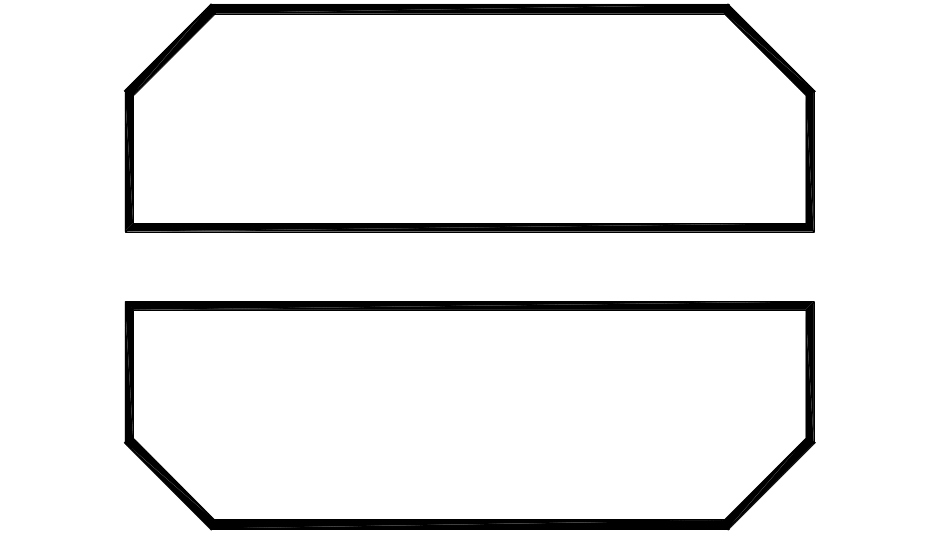

7. Границы цикла |
|
Начало и конец цикла |
8. Символ линии |
|
Символ отображает поток данных. При необходимости добавляют стрелки. |
9. Пунктирная линия |
|
Символ отображает альтернативную связь между двумя или более объектами. Также используют для обведения аннотированного участка. |

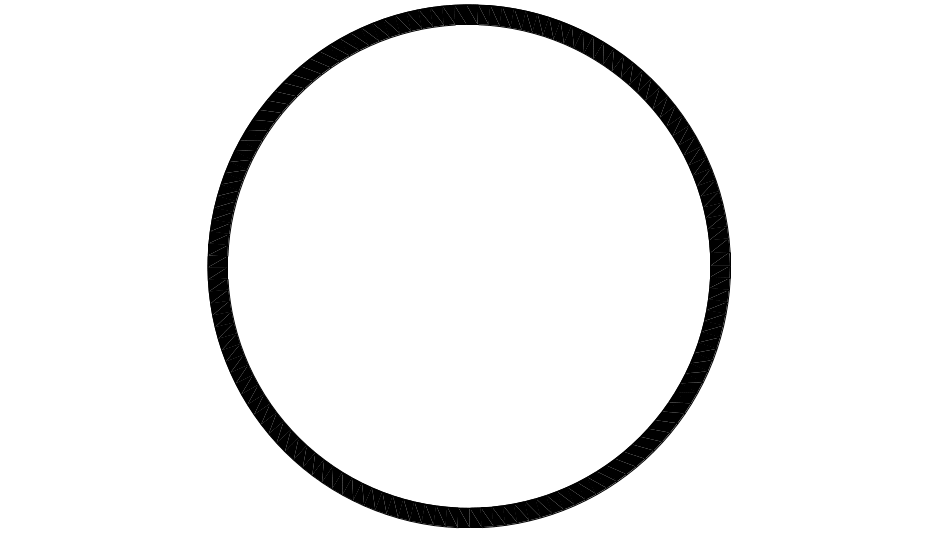

10. Соединитель |
|
Указание связи между прерванными линиями, соединяющими блоки. Соответствующие символы должны содержать одни и те же уникальные обозначения |

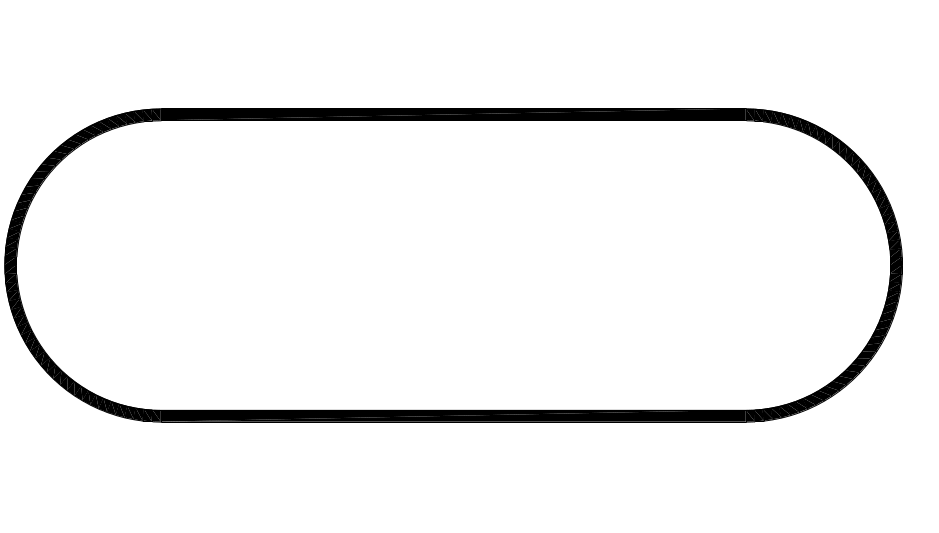

11. Терминатор |
|
Начало-конец программы (подпрограммы) |
12. Комментарий |
|
Используется для добавления описательных надписей в целях объяснений или примечаний. |

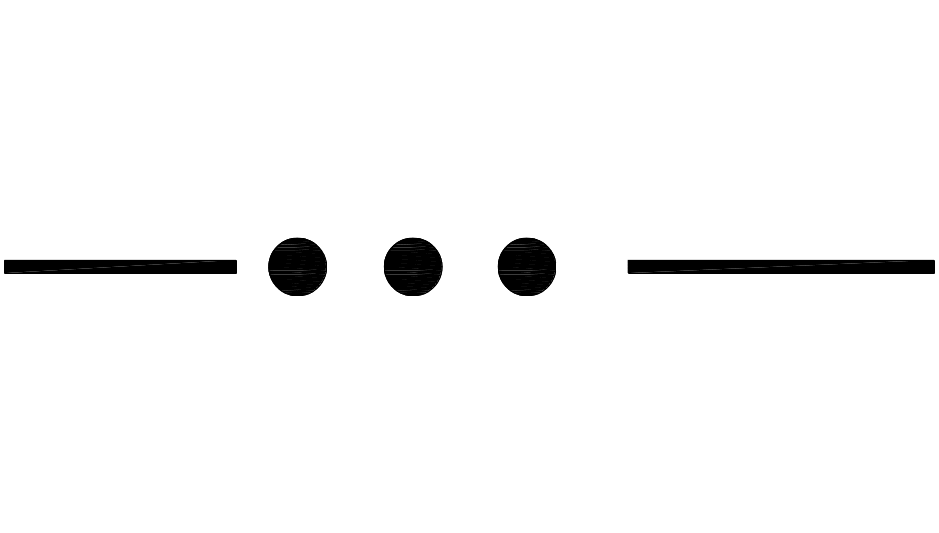

13. Пропуск |
|
Используется для отображения пропуска символа или группы символов. |
Линии, соединяющие блоки и указывающие последовательность связей между ними должны проводиться параллельно линиям рамки. Стрелка в конце линии не ставится, если линия направлена слева направо или сверху вниз. В блок может входить несколько линий, то есть блок может являться преемником любого числа блоков. Из блока (кроме логического) может выходить только одна линия. Логический блок может иметь в качестве продолжения одни из двух блоков, и из него выходят две линии. Если на схеме имеет место слияние линий, то место пересечения выделяется точкой. В случае, когда одна линия подходит к другой и слияние их явно выражено, точку можно не ставить.
Блок-схема должна отображать все разветвления, циклы и обращения к подпрограммам, содержащиеся в программе.
