4.3. Расчет группового соединения вентилей
В преобразователях большой мощности приходится использовать групповое соединение силовых полупроводниковых приборов с целью обеспечения нагрузочных режимов и необходимой надежности. Различие вольт-амперных характеристик приборов, соединенных в группу, приводит к тому, что определенные из них будут перегружаться по току (при параллельном соединении) или по напряжению (при последовательном соединении). Для предупреждения выхода вентилей из строя необходимо правильно рассчитать их число в плече и применять специальные устройства для равномерного распределения напряжения или тока.
Порядок расчета числа параллельно соединяемых вентилей предусматривает определение его по трем режимам:
номинальной нагрузки;
технологической перегрузки;
короткого замыкания.

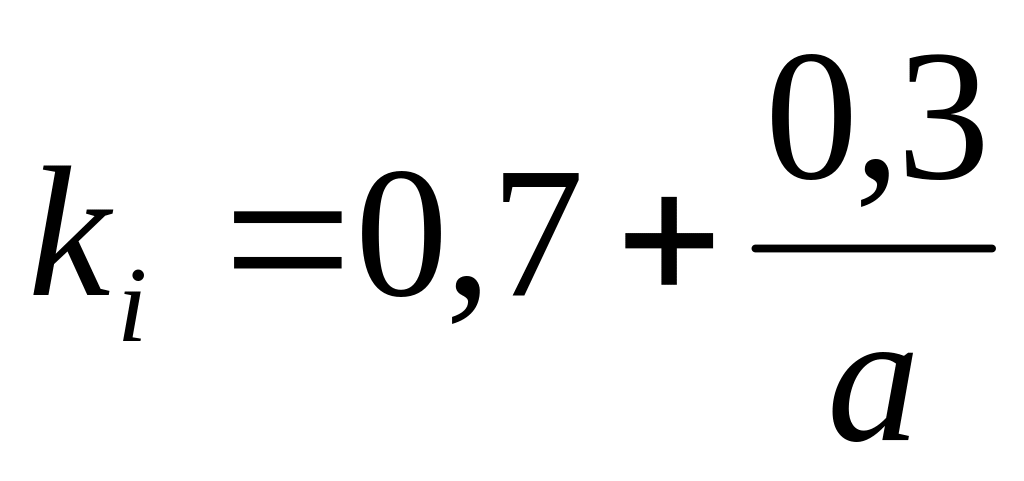

Коэффициент, учитывающий возможное неравномерное распределение тока между параллельными вентилями
, (4.10)
.
Число параллельных ветвей по режиму номинальной нагрузки
, (4.11)
.
Число параллельных ветвей по режиму технологической перегрузки
, (4.12)
где Iв.пер – максимальное значение тока вентильного плеча при перегрузке,

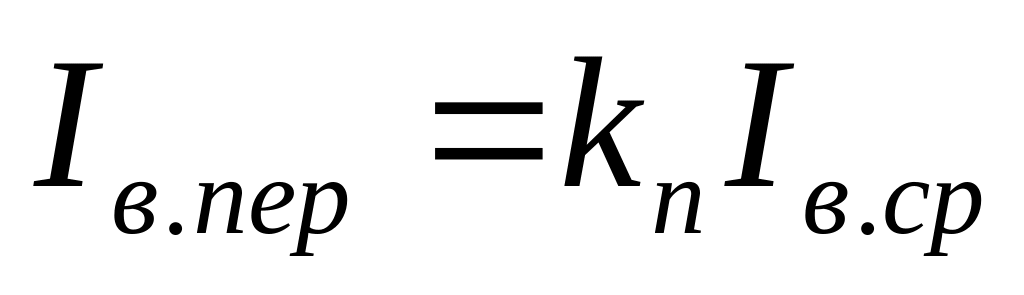

, (4.13)

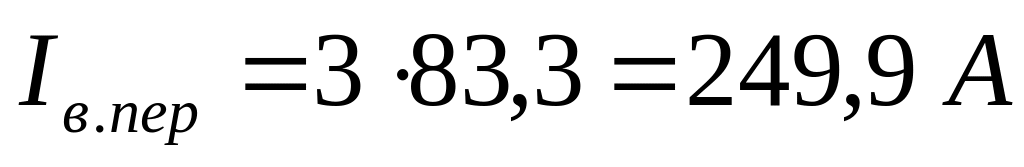

где kп=Iв.пер/Id.ном=3 по заданию,
,
.

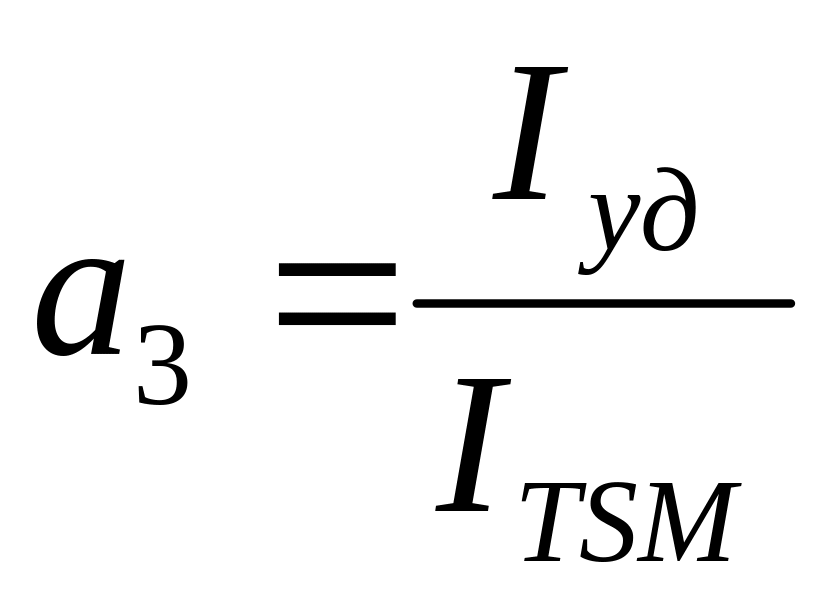

Число параллельных ветвей по режиму короткого замыкания
, (4.14)
.

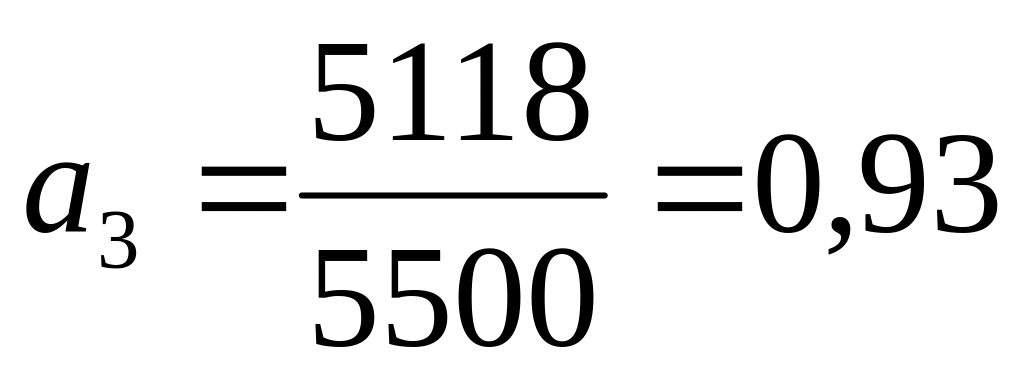

Получаем а3=0,93а2=1,14а1=1,68а=2. Таким образом, при двух параллельных ветвях обеспечивается работа преобразователя во всех режимах.
Для равномерного деления тока в параллельных ветвях используем одновитковые индуктивные делители. Индуктивный делитель (ИД) представляет собой тороидальный магнитопровод, сквозь окно которого пропущены токоведущие шины.
Число последовательно соединяемых вентилей в плече схемы также определяется по трем режимам:
расчетному;
по повторяющимся перенапряжениям;
по неповторяющимся перенапряжениям.
Рабочее обратное напряжение вентиля
, (4.15)
.
Неповторяющееся обратное напряжение вентиля
, (4.16)
.

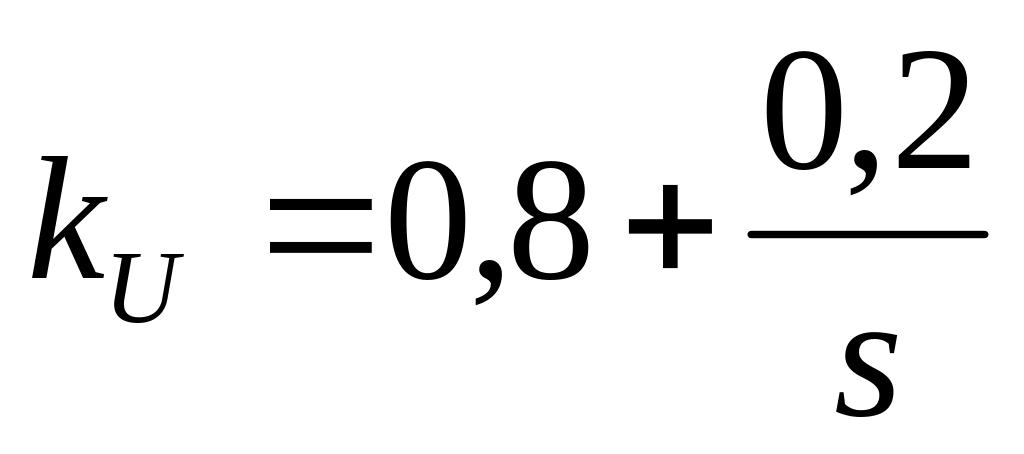

Коэффициент, учитывающий возможное неравномерное распределение напряжения
, (4.17)
где s – число последовательных вентилей, предварительно примем s=1,
.
Регулярно повторяющиеся перенапряжения на плече и неповторяющееся аварийное перенапряжение определяются исходными данными: Uв.пов/Uв.макс=1,5 и Uв.непов/Ud0=2,5. Откуда Uв.пов=1,5670,2=1005 В и Uв.непов=2,5320=800 В.
Число последовательных вентилей в расчетном режиме
, (4.18)
.
Число последовательных вентилей по повторяющимся перенапряжениям
, (4.19)
.
Число последовательных вентилей по неповторяющимся перенапряжениям
, (4.20)
где n – число последовательных плеч в схеме, включенных на выпрямленное напряжение, в заданной схеме n=1,
.
Находим s3=0,606s1=0,762s2=0,914s=1. Следовательно, при s=1 обеспечивается работа преобразователя во всех режимах.
Так как в каждой ветви включен лишь один вентиль, то не требуется средств обеспечения равномерного распределения напряжения на вентилях.
Принимаем схему плеча, содержащую два параллельно соединенных тиристора и два одновитковых индуктивных делителей тока.
Общее число потребных вентилей
, (4.21)
где р – число плеч, в заданной схеме р=6,
.
