4. Расчет вентильной части преобразователя
4.1. Выбор вентилей
Выбор вентиля производится по следующим критериям:
по назначению преобразователя и режиму работы;
по принципу охлаждения;
по конструктивному исполнению;
по допустимому среднему току;
по классу напряжения.
При управляемом выпрямителе требуется тиристор. Охлаждение вентилей в шахтном транспорте принимаем естественное воздушное, потому что выпрямительная установка стационарная, и нет недостатка места; также нецелесообразно сооружать систему принудительного охлаждения при небольшом числе вентилей. Конструкция вентиля определяется допустимым средним током, который, в свою очередь, выбирается с учетом среднего тока вентильного плеча, числа параллельных ветвей в плече, продолжительности проводящего состояния вентиля в схеме и заданной перегрузки по току. Выбор класса вентиля основан на значениях максимального обратного напряжения на вентильном плече, повторяющихся и неповторяющихся перенапряжений.
Выбираем тиристор Т171-200-11: Т – тиристор, 1 – номер модификации, 7 – код размера под ключ, 1 – штыревого исполнения с гибким выводом, максимально допустимый средний ток в открытом состоянии – 200 А (постоянный ток), 11 – класс (число сотен вольт повторяющегося импульсного обратного напряжения). Данный тиристор используется с охладителем О181-110 длиной 110 мм. Параметры выбранного тиристора приведены в табл. 4.1.
Таблица 4.1
Параметры тиристора Т171-200-11 с охладителем О181-110
Обозначение |
Наименование |
Величина |
ITAVm |
Максимально допустимый средний ток |
200 А |
URRM |
Повторяющееся импульсное обратное напряжение |
1100 В |
ITSM |
Ударный неповторяющийся прямой ток |
5500 А |
UT0 |
Пороговое напряжение |
1,15 В |
rT |
Дифференциальное прямое сопротивление |
0,001 Ом |
TjM |
Максимально допустимая температура перехода |
125 С |
Rthjc |
Тепловое сопротивление переход – корпус |
0,1 С/Вт |
Rthch |
Тепловое сопротивление корпус – охладитель |
0,03 С/Вт |
Rthha |
Тепловое сопротивление охладитель – охлаждающая среда |
0,9 С/Вт |
Z(th)tjc |
Переходное тепловое сопротивление переход – корпус при t=10 с |
0,09 С/Вт |
Z(th)tja |
Переходное тепловое сопротивление переход – охлаждающая среда при t=10 с |
0,14 С/Вт |
4.2. Расчет допустимых токов вентилей в заданных условиях

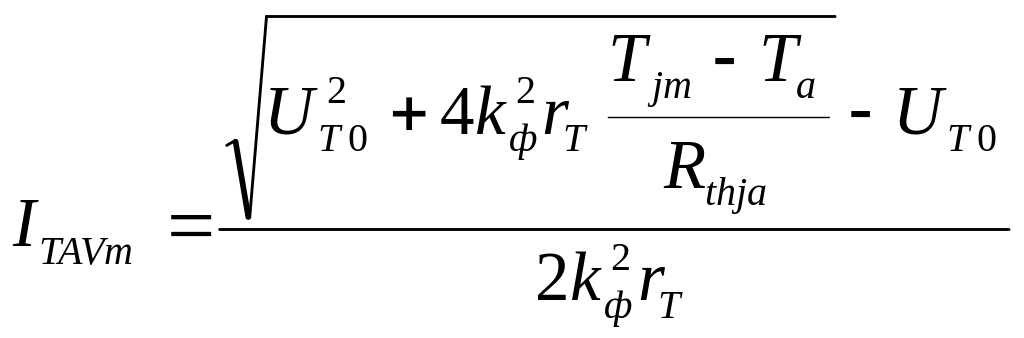

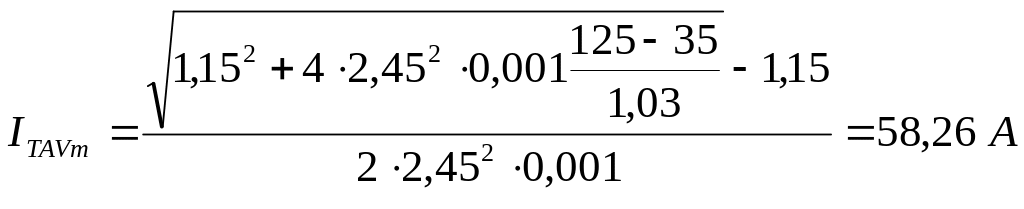

Максимально допустимый средний ток при заданных условиях работы отличается то указанного в обозначении типа вентиля, так как прибор в конкретной схеме имеет иную продолжительность открытого состояния, различную температуру открытого состояния, различную температуру охлаждающей среды, интенсивность охлаждения и т. п. Поэтому для оценки реальной нагрузочной способности вентиля рассчитывается ITAVm в заданных условиях по выражению
, (4.1)
где Rthja – тепловое сопротивление переход – охлаждающая среда, С/Вт,

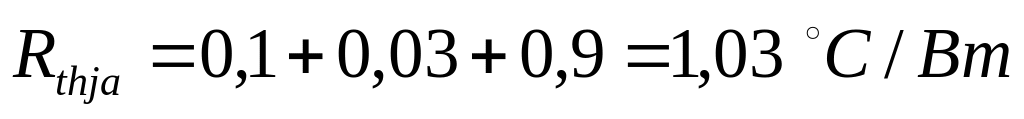

; (4.2)
kф – коэффициент формы кривой тока, зависящий от характера нагрузки и схемы преобразователя, равный отношению действующего значения тока к среднему. При прямоугольной форме тока значения kф для заданной схемы с =60 kф=2,45;
Та – температура охлаждающей среды, С, принимаем Та=35 С, так как выбранный преобразовательный трансформатор не может эксплуатироваться выше этой температуры,
,
.
Допускаем, что до перегрузки преобразователь работал с номинальным током, тогда допустимый ток перегрузки определяется как
, (4.3)
где Tj – температура перехода в результате нагрева его током предварительной нагрузки, С,

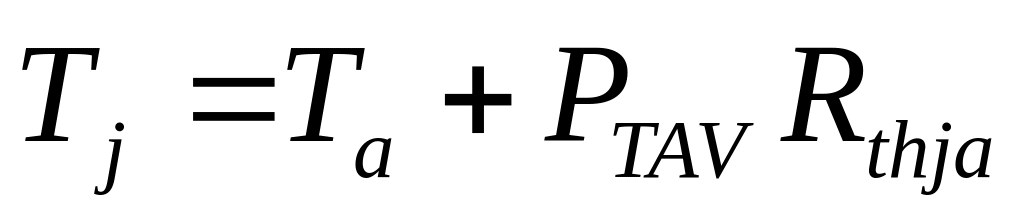

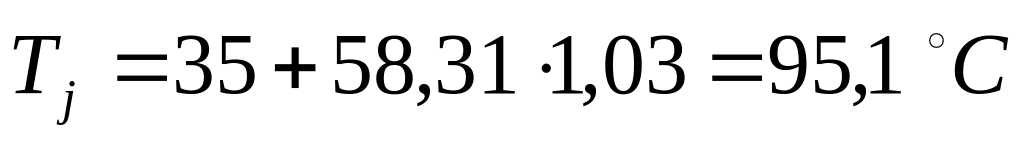

; (4.4)
PTAV – мощность потерь в вентиле, обусловленная током предварительной нагрузки, Вт,
, (4.5)

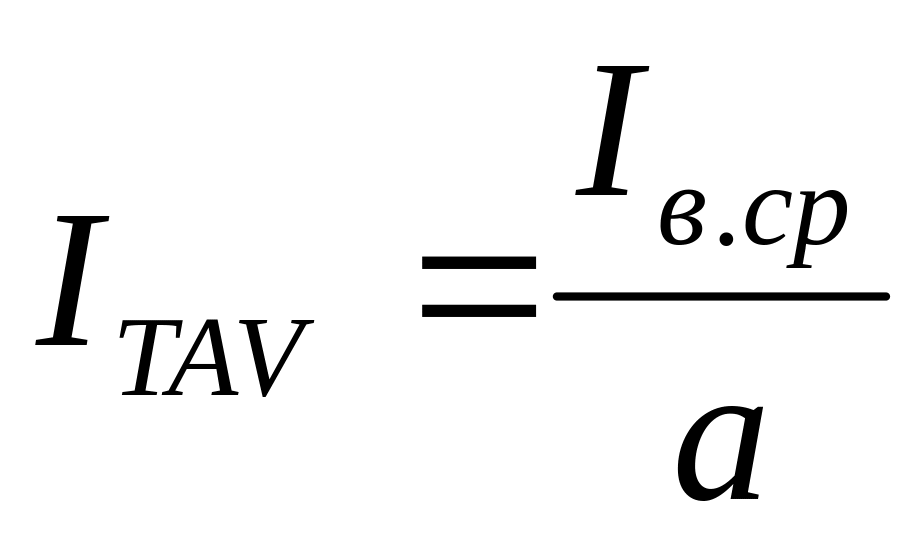

где ITAV – ток вентиля в режиме номинальной нагрузки преобразователя, А,
, (4.6)
где а – число вентилей соединяемых в плече параллельно, предварительно примем а=2.

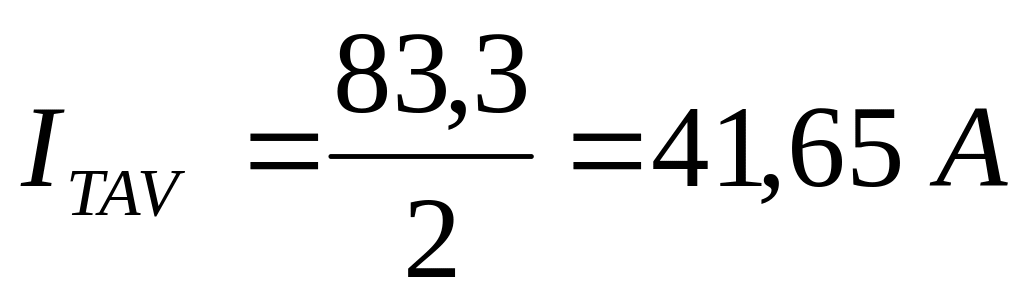

Тогда по формулам (4.3) – (4.6)
,
,
,
.
Ток короткого замыкания преобразователя
, (4.7)
где ек.с – напряжение короткого замыкания, эквивалентное сопротивлению питающей системы с мощностью к. з. Sк.з.с,
, (4.8)
,
.

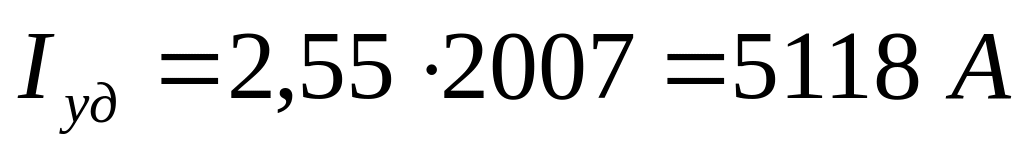

Ударное значение тока к. з.
, (4.9)
.
