Розділ 4. Статистика вільних носіїв заряду у кристалах
4.1. Розподіл носіїв за енергією
Нескладно переконатися в тому, що у стані термодинамічної рівноваги одноелектронні стани, аналогічно до фононних, нерівномірно розподілені за значеннями їх енергії. Дійсно, у наближенні ефективної маси енергія електрона у зоні внаслідок квантування компонент хвильового вектора
, ,
(тут Lx∙Ly∙Lz∙= Ω – об’єм кристалу, а n1, n2, n3 – цілі числа) визначається формулою
, (4.1)
де для простоти покладено Lx = Ly = Lz = L, а номер рівня у зоні n визначається комбінацією значень квантових чисел (n1, n2, n3). Значення енергії ε1 = h2/2m*L2 досягається при шести комбінаціях квантових чисел: (±1, 0, 0), (0, ±1, 0), (0, 0, ±1), наступне значення, ε2 = h2/m*L2, – при дванадцяти: (±1, ±1, 0), (±1, 0, ±1), (0, ±1, ±1), а ε3 = 3h2/2m*L2 – при дев’яти і т.д. Отже, рівні ε1, ε2 і ε3 – шести-, дванадцяти- та дев’ятикратно вироджені, тоді як основний, ε0, - невироджений. Цей факт дозволяє говорити про нерівномірність розподілу одноелектронних станів за енергією.
Для характеристики розподілу одноелектронних станів за енергією зручно, як і у випадку фононів, використати поняття щільності розподілу станів за енергією – функції g(ε), добуток якої на величину dε визначає кількість станів, значення енергії яких містяться у інтервалі (ε, ε + dε). Крім того, слід взяти до уваги, що електрони належать до групи ферміонів – частинок, які підпорядковуються принципу Паулі. Ймовірність знаходження такої частинки у стані з енергією ε визначається функцією розподілу Фермі-Дірака
(4.1)
(тут μ – параметр закону розподілу, відомий у статистичній фізиці під назвою хімічний потенціал). За означенням, кількість заселених станів, енергія яких належить інтервалу (ε, ε + dε), становить величину g(ε)f(ε)dε.
Знання функцій g(ε) і f(ε) дозволяє знайти ряд характеристик електронної системи кристалу, наприклад середню енергію електрона в ньому. Дійсно, загальна кількість станів, заселених електронами
, (4.2)
середня енергія системи електронів у кристалі
, (4.3)
а середня енергія одноелектронного стану –
. (4.4)
Явний вигляд функції g(ε) залежить від структури енергетичної зони і тому різний у різних кристалах, а в окремо взятому кристалі – у різних зонах. Найпростіший вигляд вона має у випадку параболічних зон, закон дисперсії яких має вигляд (3.47). У цьому випадку енергія електрона залежить від модуля хвильового вектора, так що усі стани з енергією ε знаходяться на поверхні сфери k-простору, радіус якої
(4.5)
(тут для простоти відлік енергії ведеться від дна зони). Стани, енергія яких належить інтервалу (ε, ε + dε), знаходяться всередині шару між двома концентричним сферами з радіусами k та k + dk (див рис. 2.7), а їх кількість, згідно (2.26), становить величину Ωk2dk/π2 (тут враховано також можливість знаходження на одному рівні двох електронів з протилежно напрямленими спіновими моментами). Переходячи від змінної k до ε, з означення щільності розподілу станів за енергією знаходимо
. (4.6)
Зокрема, якщо відлік енергії здійснювати від дна зони провідності (Ec = 0), то щільність розподілу для електронів провідності у напівпровіднику
, (4.7)
а дірок –
. (4.8)

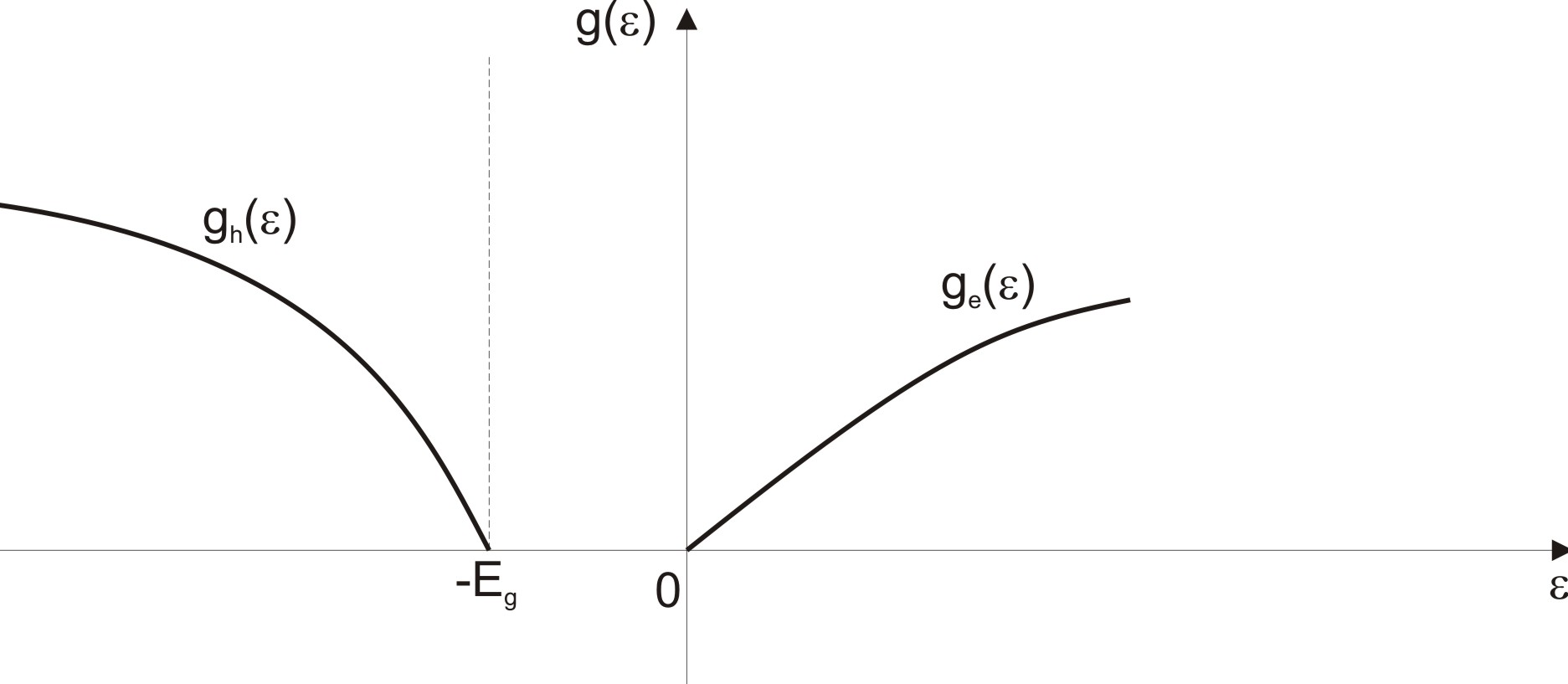

Графіки залежності g(ε) наведені на рис. 4.1.
|
Рис. 4.1. Залежність щільності розподілу за енергією електронів провідності ge(ε) та дірок gh(ε) у напівпровіднику |
Дірака у якості параметрів містить дві величини – абсолютну температуру системи Т та її хімічний потенціал μ. В області низьких температур (таких, що kBT < |ε – μ|) її значення мало відрізняються від одиниці при ε < μ та від нуля при ε > μ і ці відмінності тим менші, чим нижча температура). Апроксимуючи поведінку залежності f(ε) до абсолютного нуля температур, можна стверджувати, що при Т = 0 К
(4.9)
З цього факту випливає, що при Т = 0 одноелектронні стани, енергія яких більша ніж значення хімічного потенціалу, незаселені.
|

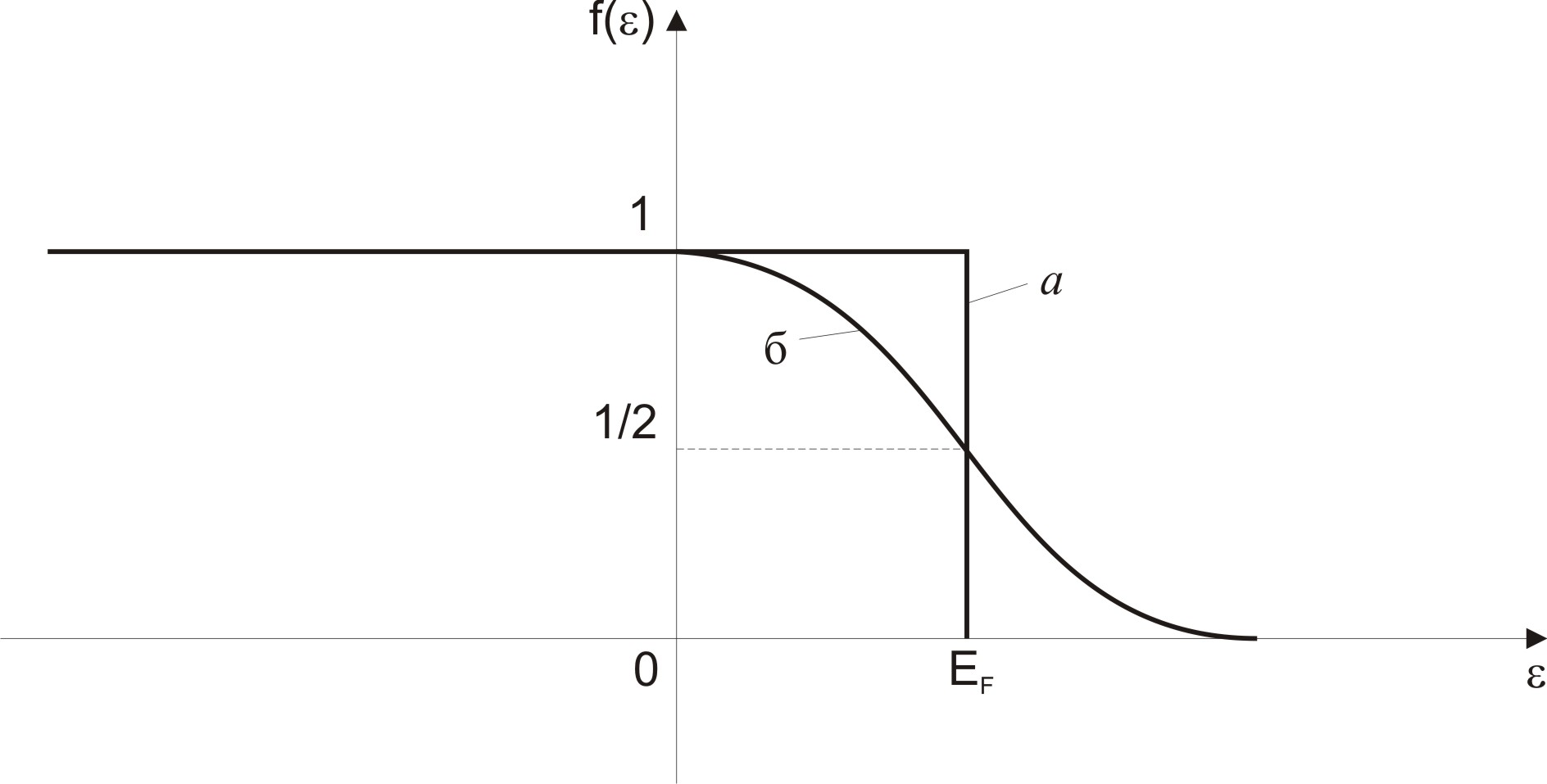

Рис. 4.2. Рівноважний розподіл електронів за енергією при Т = 0 (а) та Т > 0 (б) |
При Т > 0 частинки знаходяться у тепловому русі, енергія якого тим більша, чим вища температура. Отже, зростання температури означає можливість заселення рівнів, вищих рівня Фермі на величину порівняну з енергією теплового руху kT, що приводить до зміни розподілу (рис. 4.2).
