1.4 Рассчитать производительность машин.
Для автомобилей:
Производительность козловых кранов определяется как для машин периодического действия:
-продолжительность захвата;
-продолжительность подъема груза;
-продолжительность перемещения тележки;
-продолжительность перемещения крана;
- продолжительность опускания груза;
-продолжительность освобождения от груза;
-продолжительность подъема грузозахватного приспособления;
-продолжительность опускания грузозахватного приспособления;
порция груза, перерабатываемая за 1 цикл;
-коэффициент использования машины по времени;
-продолжительность 1 рабочего цикла;
-время ручных операций;
-время машинных операций.
Для соли каменной:
МВС – 4
ИРМ – 6
1.5 Расчёт потребного количества прм на грузовом пункте.

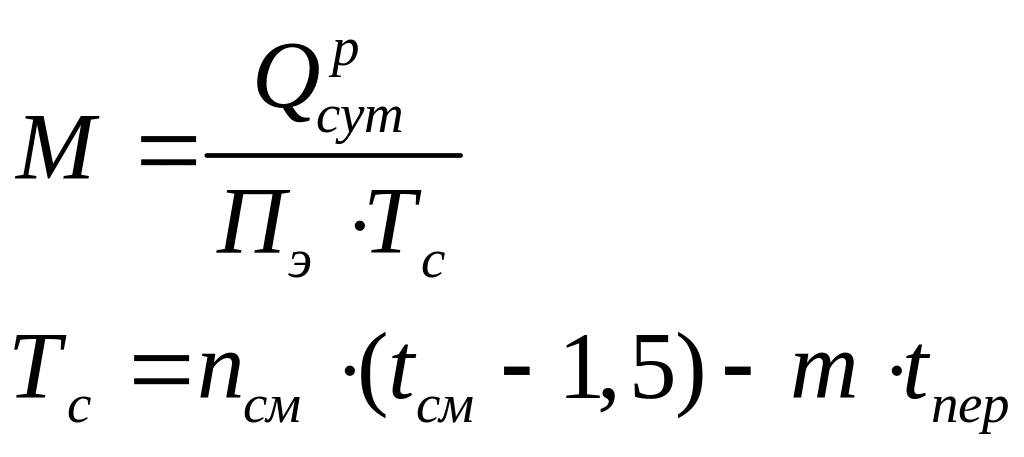

При детерминированном режиме работы грузового пункта характеризующимся регулярным потоком груза ( по расписанию) количество ПРМ определяется:
-число смен работы машины в сутки;
-продолжительность одной рабочей смены;
-число подач вагонов в сутки;
-время на перестановочные работы
Для автомобилей:
Для соли каменной:
МВС – 4
ИРМ – 6

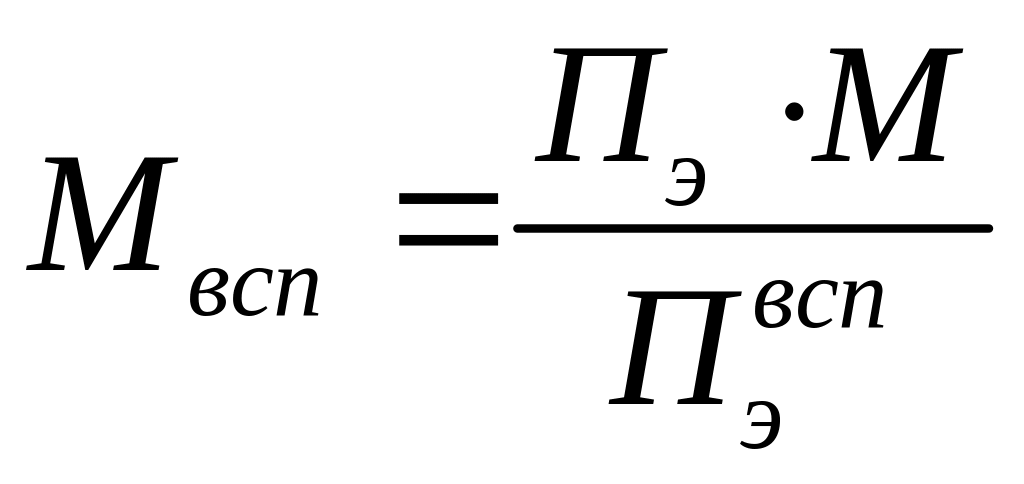

Количество вспомогательных машин:
Для соли каменной:
-производительность вспомогательной машины.
МВС – 4
Количество конвейеров с длиной ленты 6 м (ПЭ=80т/ч):
Количество конвейеров с длиной ленты 10 м (ПЭ=90т/ч):
Количество погрузчиков одноковшовых ТО – 17 (ПЭ=120т/ч):
Количество автомобилей определяется по формуле:
-время погрузки;
-время разгрузки.
Где L – расстояние до потребителя в км (5 км);
- средняя скорость движения (40 км/ч)
Количество автомобилей КрАЗ – 256Б
ИРМ – 6
Количество погрузчиков одноковшовых ТО – 17 (ПЭ=120т/ч):
Количество автомобилей КрАЗ – 256Б
Для автомобилей:
1.6 Расчет времени простоя вагонов под грузовыми операциями.
Расчет времени простоя вагонов под грузовыми операциями производится по формуле:
где
- масса груза в одной подаче, т/под.
Для автомобилей:
Для соли каменной: МВС – 4
ИРМ – 6
2. Из двух вариантов механизированной переработки груза выбрать вариант с лучшими технико-экономическими показателями.
1-вариант: МВС – 4
2-вариант: ИРМ – 6
2.1 Рассчитать технико-экономические показатели механизации погрузо-разгрузочных работ по двум вариантам и выбрать лучший.

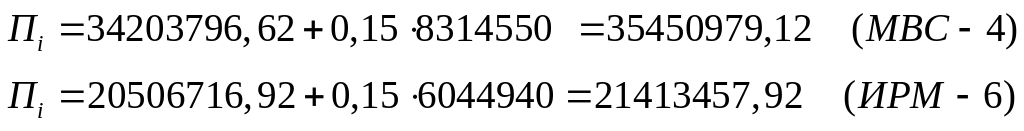

Для выбранных схем механизации при работе с навалочным грузом необходимо выбрать оптимальный вариант. Оптимальным считается вариант механизации работ с меньшими приведенными затратами.
-сумма эксплуатационных затрат (годовых);
-нормативный коэффициент окупаемости капитальных вложений, численно обратен сроку службы (для транспорта он составляет 0,15);
-суммарные капитальные вложения в средства механизации и строительство грузового пункта.

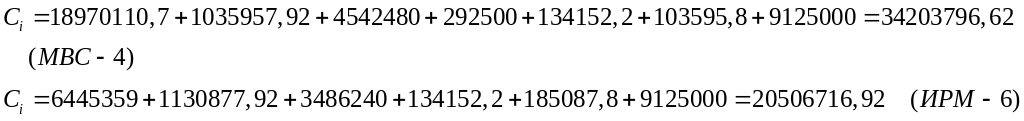

где:
З - фонд заработной платы работников
А - сумма амортизационных отчислений на ремонт и полное восстановление машин, зданий и сооружений
Т - затраты на топливо
Э - затраты на электроэнергию
Р - затраты на все виды ремонта кроме капитального
Фонд заработной платы работников:
где и - численность механизаторов и рабочих;
и - часовая тарифная ставка ( , )
МВС – 4
ИРМ – 6
- коэффициент, учитывающий различные доплаты, надбавки (0,6…1,0)

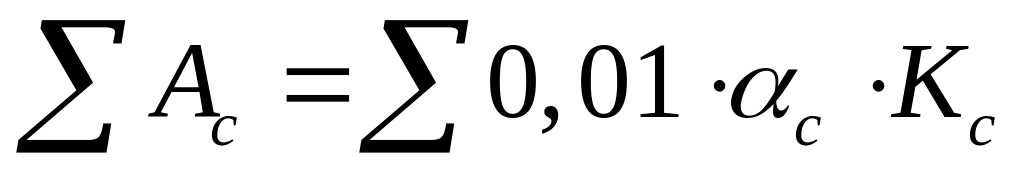

Сумма амортизационных отчислений на ремонт и полное восстановление машин, зданий и сооружений:
где - это сумма амортизационных отчислений на капитальный ремонт и восстановление средств механизации

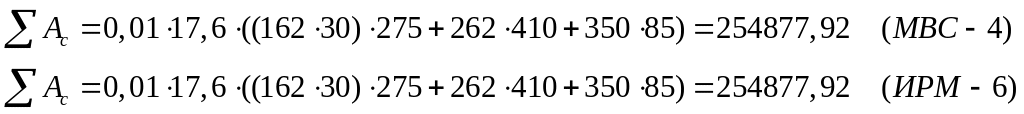

- это сумма амортизационных отчислений на капитальный ремонт и восстановление зданий и сооружений
где - процент амортизационных отчислений от стоимости механизмов
- соответствующая статья инвестиций
Количество и стоимость отдельных сооружений принимается в зависимости от компоновки грузового пункта
следует учитывать следующие:
длина подкрановых путей принимается равной длине склада;
общая длинна ж/д путей принимается равной длине погрузо-разгрузочного фронта +150-200 метров подъездного пути от станции;
длина автоподъездов принимается равной длине склада, + длинна автодороги до места примыкания автомагистрали 100-150 м.;
длина линии электропередач определяется по схеме грузового пункта, при этом следует учесть, что электроэнергию используют для освещения грузового пункта и электропитания ПРМ.
Топливо:
Расход топлива для машин, работающих на дизеле или на бензине
Определяется:
где - средне часовой расход топлива
- мощность двигателя
- удельный расход топлива
- стоимость 1 кг топлива
- продолжительность работы машины в год (в часах) =3000ч.
Затраты электроэнергии:
где - средне часовой расход электроэнергии
- стоимость 1 кВтч электроэнергии
- продолжительность работы машины в год (в часах)=3000ч.

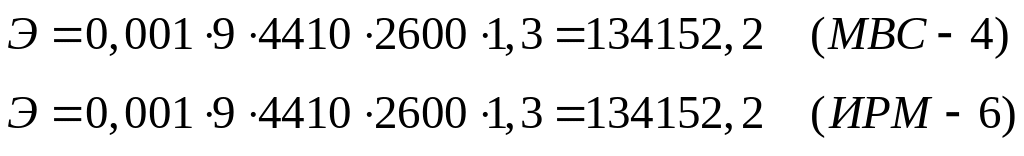

Затраты электроэнергии на освещение
где - удельная мощность освещения для закрытых складов = 4…9 Вт/м2
- площадь склада
- продолжительность освещения в течении года = 2600 ч/год
- стоимость одного КВт/ч = 1,3
Затраты на ремонт

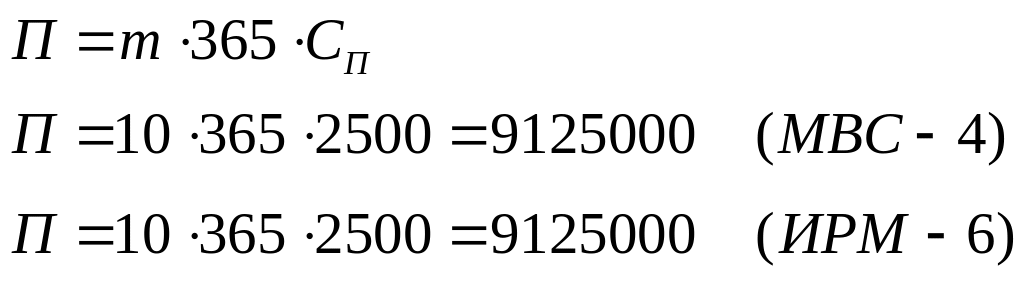

Плата за подвижной состав
МВС – 4
Капитальные вложения в средства механизации.
№ п/п |
Наименование машин |
Количество машин |
Стоимость единицы |
Сумма |
1 |
МВС-4 |
14 |
99510 |
1393140 |
2 |
Конвейер 6м |
5 |
14766 |
73830 |
3 |
Конвейер 10м |
4 |
10165 |
40660 |
4 |
ТО-17 |
3 |
749000 |
2247000 |
5 |
КрАЗ-256Б |
2 |
1605000 |
3210000 |
|
|
|
ИТОГО |
6964630 |
Капитальные вложения в сооружения.
№ п/п |
Наименование сооружения |
Единицы измерения |
Количество |
Стоимость единицы |
Сумма |
1 |
Склад |
М2 |
4410 |
275 |
1212750 |
2 |
Железнодорожный путь |
М |
262 |
410 |
107420 |
3 |
Проводка электросети |
М |
350 |
85 |
29750 |
|
|
|
|
ИТОГО |
1349920 |
ИРМ – 6
Капитальные вложения в средства механизации.
№ п/п |
Наименование машин |
Количество машин |
Стоимость единицы |
Сумма |
1 |
ИРМ-6 |
2 |
99510 |
199020 |
2 |
ТО-17 |
4 |
749000 |
2996000 |
3 |
КрАЗ-256Б |
1 |
1500000 |
1500000 |
|
|
|
ИТОГО |
4695020 |
Капитальные вложения в сооружения.
№ п/п |
Наименование сооружения |
Единицы измерения |
Количество |
Стоимость единицы |
Сумма |
1 |
Склад |
М2 |
4410 |
275 |
1212750 |
2 |
Железнодорожный путь |
М |
262 |
410 |
107420 |
3 |
Проводка электросети |
М |
350 |
85 |
29750 |
|
|
|
|
ИТОГО |
1349920 |
