Ж.4 Основные компоненты ewb
Для получения навыков распознавания электронных элементов и чтения электронных схем рекомендем сначала поработать с документом Графические обозначения электронных компонентов.
Ниже рассматриваются основные группы компонентов пакета EWB и часто используемые элементы из этих групп в электронных схемах. Необходимую информацию об элементах каждой группы можно получить в справочной системе – HELP (или, как общепринято, выделить элемент и нажать клавишу F1).
Ж.4.1 Вспомогательные компоненты - группа sources
|
Рисунок Ж.4 – Группа SOURCES |
В общем случае источники тока могут быть представлены в виде генератора напряжения или генератора тока. Источники тока делятся на источники постоянного тока, переменного тока и управляемые (функциональные) источники. Кроме того, они подразделяются на измерительные источники и источники для электропитания, а также на источники немодулированных и модулированных сигналов.
Самые распространенные и необходимые в дальнейшем для выполнения первых лабораторных работ компоненты этой группы представлены ниже.
|
Земля. Компонент "Заземление" имеет нулевое напряжение и служит точкой для отсчета потенциалов. |
|
Батарея. Источник питания постоянного напряжения. Плюсовая клемма сверху. |
|
Источник питания переменного напряжения |
|
Источник фиксированного постоянного напряжения в 5 вольт, как правило, для задания логической единицы в положительной логике. Минус источника предполагается уже заземленным. |
Заметим, что источники постоянного тока и напряжения используемые в программе EWB бывают:
источники фиксированного постоянного напряжения (опорного напряжения);
источники постоянного напряжения и тока.
Установка величин ЭДС и тока, а также их внутренних сопротивлений (Resistance) производится с помощью диалогового окна, вызываемого двойным щелчком мыши по значку источника.
Источники переменного тока в пакете EWB подразделяются:
идеальные генераторы переменного (синусоидального) напряжения и тока, установка действующего значения напряжения (Voltage), и тока, а также частоты (Frequency) и начальной фазы (Phase) синусоидального сигнала осуществляется с помощью диалогового окна;
идеальный генератор импульсного напряжения, является источником однополярных импульсов с задаваемыми амплитудой, частотой следования и коэффициентом заполнения (Duty Cycle, отношение длительности импульса к периоду следования — величина, обратная скважности). Установка этих параметров осуществляется также с помощью диалогового окна.
Ж.4.2 Основные пассивные элементы из группы basic
|
Рисунок Ж.5 – Группа Basic |
|
Соединяющий узел. Узел служит для соединения проводников и создания контрольных точек |
|
Резистор. Сопротивление резистора может быть задано числом в Ом, кОм, МОм |
|
Конденсатор. Ёмкость конденсатора задается числом с указанием размерности (пФ, нФ, мкФ, Ф). |
|
Ключ, управляемый клавишей. Такие ключи могут быть замкнуты или разомкнуты при помощи управляемых клавиш на клавиатуре. Имя управляющей клавиши можно ввести с клавиатуры в диалоговом окне, появляющемся после двойного щелчка мышью на изображении ключа. |
Ж.4.3 Полупроводниковые проборы – группа DIODES
|
Рисунок Ж.6 – Группа Basic |
Ж.4.4 Полупроводниковые проборы – группа TRANSISTORS
|
Рисунок Ж.7 – Группа Transistors |
Ж.4.5 Аналоговые полупроводниковые приборы – группа Analog ICs
|
Рисунок Ж.8 – Группа Analog ICs |
Ж.4.6 Комбинированные приборы – группа Mixed Ics
|
Рисунок Ж.9 – Группа Mixed ICs |
Ж.4.7 Цифровые полупроводниковые приборы – группа Digital Ics
|
Рисунок Ж.10 – Группа Digital ICs |
Ж.4.8 Логические элементы - группа LOGIC GATES
|

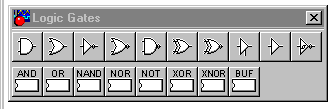

Рисунок Ж.11 – Группа Logic Gates |
Ж.4.9 Цифровые логические элементы - группа Digital
|
Рисунок Ж.12 – Группа Digital |
Ж.4.10 Индикаторы – группа Indicators
|
Рисунок Ж.13 – Группа Indicators |
Простейшими измерительными приборами в этой группе являются вольтметр и амперметр. Вольтметры и амперметры обеспечивают отсчет измеряемой величины с точностью до третьего знака. Они не требуют настройки, автоматически изменяя диапазон измерений. В одной схеме можно применять несколько таких приборов одновременно, наблюдая токи в различных ветвях и напряжения на различных элементах. Вольтметры и амперметры используется для измерения переменного и постоянного напряжения и тока. Выделенная толстой линией сторона прямоугольника, изображающего вольтметр и амперметр, соответствует отрицательной клемме и может быть размещена на любой грани иконки при вращении изображения компоненты (вращение выполняется нажатием комбинации клавиш Ctrl+R).
Параметры вольтметра и амперметра: вид измеряемого напряжения и величина внутреннего сопротивления, задаются в диалоговом окне, которое открывается двойным щелчком мыши на изображении вольтметра, в позиции Value. Величина внутреннего сопротивления вводится с клавиатуры в строке Resistance, а вид измеряемого напряжения (опция Mode) выбирается из списка — измерения постоянного (DC) или переменного (АС) тока. При измерении переменного синусоидального напряжения (АС) вольтметр будет показывать действующее значение напряжения Uд, определяемое по формуле:
где Um - амплитудное значение напряжения (основы теории цепей переменного тока смотри в методических материалах).
По умолчанию внутреннее сопротивление вольтметра 1 Мом, а амперметра —1 нОм. Значение внутреннего сопротивления можно изменить, однако, слишком большое может привести к математической ошибке во время моделирования работы схемы.
|
Вольтметр Вольтметр используется для измерения переменного или постоянного напряжения. Выделенная толстой линией сторона прямоугольника соответствует отрицательной клемме. Двойным щелчком на изображении вольтметра открывается диалоговое окно для изменения параметров вольтметра:
При измерении переменного синусоидального напряжения (АС) вольтметр показывает действующее значение
|
|
Амперметр Амперметр используется для измерения переменного или постоянного тока. Выделенная толстой линией сторона прямоугольника соответствует отрицательной клемме. Двойным щелчком на изображении амперметра открывается диалоговое окно для изменения параметров амперметра:
При измерении переменного синусоидального напряжения (АС) амперметр показывает действующее значение
|
Для измерения напряжения и тока в цепях переменного напряжения рекомендуется также использовать прибор - мультиметр из группы INSTRUMENTS
