ЛАБОРАТОРНАЯ РАБОТА 10
Исследование трехфазных цепей
1. Цель работы
Целью работы является экспериментальное исследование трёхфазной цепи при симметричной и несимметричной нагрузке фаз.
2. Теоретическое введение

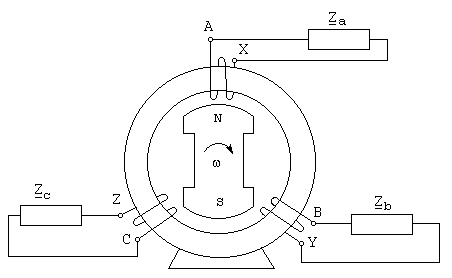

Совокупность трёх однофазных ЭДС одинаковой частоты и амплитуды, сдвинутых одна относительно другой на одну треть периода, называется симметричной трёхфазной системой ЭДС. Источником трёхфазной системой ЭДС являются трёхфазные синхронные генераторы (рис. 1), в пазах якоря (статора) которого уложена трёхфазная обмотка (три однофазных). Каждая обмотка называется фазой генератора, имеет начало и конец, обозначается А-Х, В-Y и C-Z.
Рис. 1
Мгновенные и комплексные значения напряжений в трехфазной симметричной системе имеют вид
На рис. 2 показаны временные графики трехфазной системы напряжений.
Рис. 2
При соединении обмоток трёхфазного источника “звездой” (рис. 3) концы обмоток (или их начало) соединятся в одну точку N , которая называется нулевой или нейтральной. В этом случае между линейными и фазными напряжениями и токами имеют место соотношения:
Если конец первой фазы соединить с началом второй, конец второй с началом третьей и конец третьей – с началом первой, то получим схему “треугольник” (рис. 4). Для симметричной трехфазной системы при соединении треугольником линейные и фазные напряжения и токи связаны соотношениями
Аналогично могут соединяться и фазы приёмника, которые обозначатся соответственно а-х, в-y и c-z.
Нейтральные точки генератора и приёмника могут быть соединены нейтральным или нулевым проводом сопротивлением ZО ( схема звезда – звезда с нулевым проводом). Провода, соединяющие фазы генератора и приёмника, называются линейными, а их сопротивление - ZЛ (рис. 3,4).
Комплексные сопротивления всех фаз нагрузки могут быть одинаковыми za = zв = zc (za = zв = zc ; φa = φв = φс).
Такую нагрузку называют симметричной.
A
a
n
N
B
C
b
c
Рис. 3
A
a
B
C
b
c
Рис. 4
Если
то нагрузка однородная несимметричная, при
нагрузка равномерная несимметричная
Если к симметричной нагрузке приложена симметричная система напряжений, то получится симметричная система токов. Режим многофазной цепи, при котором многофазные системы напряжений и токов симметричны, называется симметричным.
Все звенья трёхфазной цепи, начиная от генератора и кончая двигателем, были изобретены и разработаны известным русским инженером и учёным М.О. Доливо-Добровольским.
При анализе трёхфазных цепей различают линейные UЛ (UAB, UBC, UCA) и фазные (UA, UB, UC) напряжения генератора и нагрузки (Uaв, Uвc, Uca, Ua, Uв, Uc).
Если нагрузка фаз несимметричная, то применяется четырёхпроводная трёхфазная система (схема звезда – звезда с нулевым проводом, рис. 5).Расчёт целесообразно выполнить методом узлового напряжения, так как цепь содержит два узла.
A
EA
N
n
IA
IB
IC
I0
a
b
c
B
EB
C
EC
UNn
Рис. 5
Обозначая напряжения между нейтральными точками источника и приемника - напряжение смещения нейтрали - через , получаем
,
где
, , ,
Токи фаз (линейные токи)
,
Когда , то напряжение и ток каждой фазы может быть рассчитан по закону Ома:
, , ,
, , .
При выполнении этого условия обеспечивается независимая работа фаз.
При отсутствии нейтрального провода ( ) появляется напряжение смещения. В этом случае, если задана система линейных напряжений источника, фазные напряжения могут быть найдены по выражениям:
При соединении нагрузки треугольником линейные и фазные напряжения равны между собой. Линейные токи равны разности соответствующих фазных токов:
IA = IAB – ICA; IB = IBC – IAB; IC = ICA – IBC .
В симметричной системе IЛ = √3IФ .
Если сопротивление линии ZЛ считать равным нулю, то токи фаз могут быть рассчитаны на основании закона Ома:
В этом случае обеспечивается независимая работа фаз.
Если сопротивление линии не равно нулю, необходимо треугольник нагрузок заменить эквивалентной звездой и далее рассчитывать схему звезда.
В симметричной трехфазной цепи расчет проводится для одной фазы, а значения токов в других фазах принимаются соответствующим изменением аргумента комплексной амплитуды тока.
Преобразовывать схемы следует в том случае, если они имеют несколько приемников с различными схемами соединений или когда нагрузка подключена по схеме треугольник. Если элементы цепи индуктивно связаны друг с другом, расчет проводится непосредственным применением законов Кирхгофа или же методом контурных токов. В ряде случаев целесообразно исключить индуктивные связи, перейдя к эквивалентным схемам.
Мощность в симметричной трехфазной системе
