Экспликация помещений второго этажа

Номер помещ

Наименование

Площадь

Кат.

1

Спальня веранда (4шт.)

198,4

2

Групповая (4шт.)

195,4

3

Комната персонала (2шт.)

18,8

4

Раздевальная (4шт.)

63,6

5

Сан узел (4шт.)

62

Экспликация полов второго этажа

Номер поме-щения

тип пола

Схема пола или тип пола по серии

Данные элементов пола

(наименование, толщина,

основание и др.) мм

Пло-щадь м2

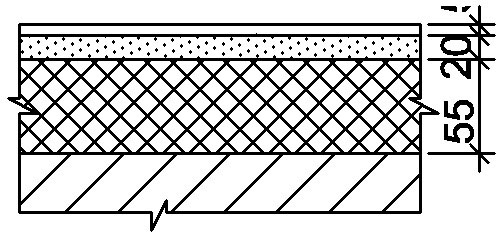

Спальня- веранда, Групповая, Раздевальн, Комната персонала

5

линолеум ГОСТ 7251-66 по холодной мастике на водостойких вяжущих- 5

цементно-песчаная стяжка 20

керамзитобетон γ≤1100кг/м³ М-50 55

ж/б панель перекрытия 220

487,1

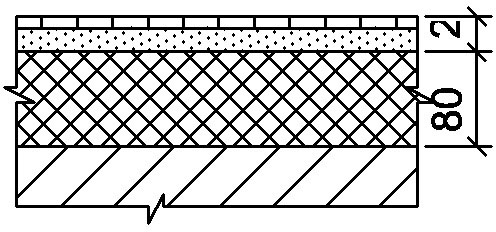

Сан. узел

6

керамическая плитка на цементно-песчаном растворе М-100 25

керамзитобетон γ≤1100кг/м³ М-50 80

гидроизоляция из гидроизола

ж/б плита перекрытия 220

61,6

Оконные блоки изготавливаются по ГОСТ 16289-86 – тройного остекления.

Двери изготавливаются из филенчатого дерева. Предусмотрен также комплекс антисейсмических мероприятий обеспечивающих сейсмостойкость здания. Углы и пересечения стен армируются сетками, укладываемыми в горизонтальные швы через 675 мм по высоте. Простенки шириной менее 116 мм усиливаются железобетонными рамками. Плиты покрытия и перекрытия связываются с антисейсмическими поясами арматурными стержнями 6AI. Перемычки заделываются в кладку на глубину не менее 35 см при ширине проема до1.5 м - не менее 25 см. Антисейсмический верхнего этажа связывается с нижележащей кладкой вертикальными выпусками арматуры. Ступени соединяются при помощи сварки стальными косоурами. Крепление перегородок к перекрытиям и стенам дюбелями Мауэрлат и нижние прогоны крепятся к обвязки анкерами, элементы стропил крепятся между собой стальными уголками и накладками. По верху сборных фундаментов в слое цементного раствора марки 50толщиной 40мм устраивается непрерывное армирование из 4 продольных стержней диаметром 8мм.

Наружная отделка – цоколь покрывается гидрофобными красками черного цвета по цементной штукатурке

Стены облицовываются красным керамическим кирпичом с расшивкой швов. В простенках между оконными проемами стены оштукатуриваются с последующей окраской

Карнизы обшиваются асбестоцементными листами

Внутренняя отделка – все помещения оштукатуриваются. Игральные - столовые окрашиваются на высоту 1,2м, выше клеевая окраска светлых тонов. В уборной – отделка стен кафелем на высоту 1,2м, выше – окраска масляной краской. В спальных, приемных, раздевальных, комнатах музыкальных занятий стены окрашиваются маслеными составами на высоту 1.3м. Кухня, стирально-разборочная, сушильно-гладильная отделывается глазурованной плиткой на высоту 1,8м Выше силикатная покраска. Кладовые овощей, сухих продуктов, саночная, колясочная окрашиваются силикатными красками

Стены лестничных клеток, тамбура окрашиваются масляными красками на

высоту 1,3м, покраска клеевая. Потолки во всех помещениях шпаклюются с последующей и побелкой колером за два раза. Все остальные помещения окрашиваются масляной краской на высоту 1,8м выше улучшенная клеевая покраска
