3.2 Земляные работы. Исходные данные для производства земляных работ.

Рельеф местности строительной площадки – спокойный, планировочная отметка поверхности земли минус 0.500 м.

Отметки заложения фундаментов следующие:

- по наружным осям минус 1,300 м.

- по внутренним осям минус 1,300м.

в. Напластование грунтов следующее:

п очвенно-растительный слой 0.15м

пески мелкие 1.8м

супеси 4,5м

В основании сооружения залегает грунт: пески мелкие.

Принятая глубина заложения фундаментов:

- по наружным осям 1,300-0,500=0,800 м.

- по внутренним осям 1,300-0,500=0,800 м.

Гидрогеологические данные: грунтовые воды отсутствуют.

Расстояние до места выгрузки излишней земли 3 км.

Начало производства работ: июль.

На основании исходных данных и принимая во внимание план фундаментов здания делаем вывод:

Способ производства земляных работ механизированный. В качестве ведущей машины используется одноковшовый гидравлический экскаватор, оборудованный обратной лопатой.

Подготовительные работы в виде срезки растительного слоя грунта, планировки территории и геодезической разбивки здания выполнить до начала производства основных земляных работ, т.е. подготовительный период.

Вспомогательные работы во время производства основных земляных работ в виде водоотлива и крепления стенок выемок не требуется.

Зимние мероприятия по производству земляных работ проектом не предусмотрены.

Обоснование выбора вида разработки грунта.

В связи с насыщенностью фундаментов принимаем вид разработки котлован

Планировочные работы

А=10+54,4+10=74,4м

В=10+12+10=32м

S=74,4х32=2382,8 м2

Определение объемов земляных работ.

Все объемы земляных масс подсчитываются по геометрическим размерам, в плотном теле грунта. Производство земляных работ вести в соответствии с указаниями СНиП.

Определение объемов земляных работ при разработке котлованов без откосов

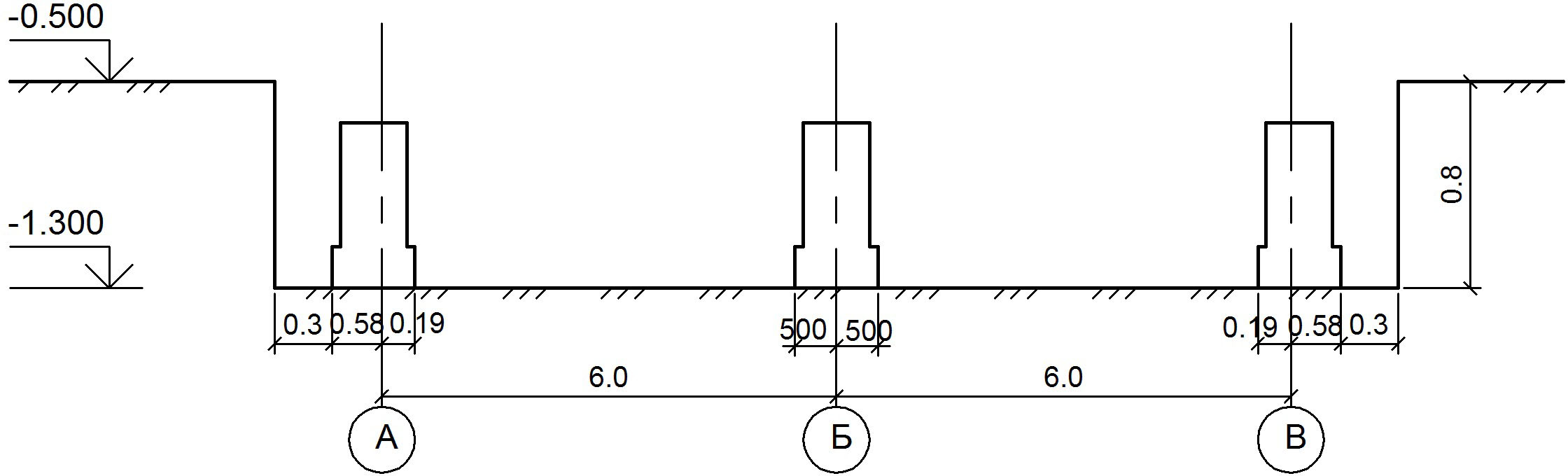

1-1

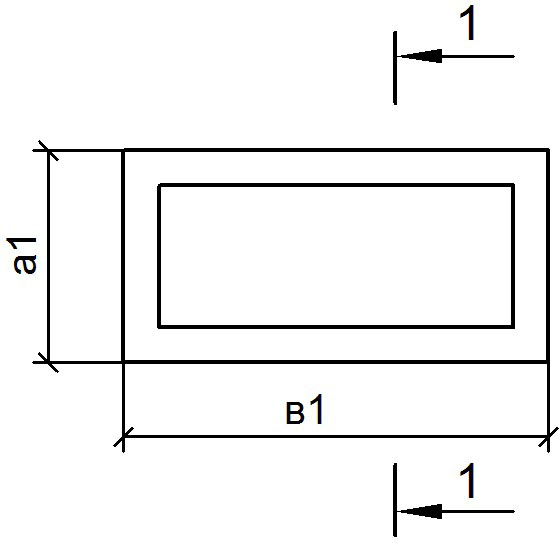

Vк= а х b х h где;

aхb-площадь траншеи по низу.

h – глубина копания, м. h=0,8 м.

m=0 коэффициент крутизны откосов

m=0 т.2[]

а1=54,4+(0,58+0,3)2=56,16м

в1=12(0,6+0,3)2=13,8м

Vк1=56,16х13,8х0,8=620,01м3

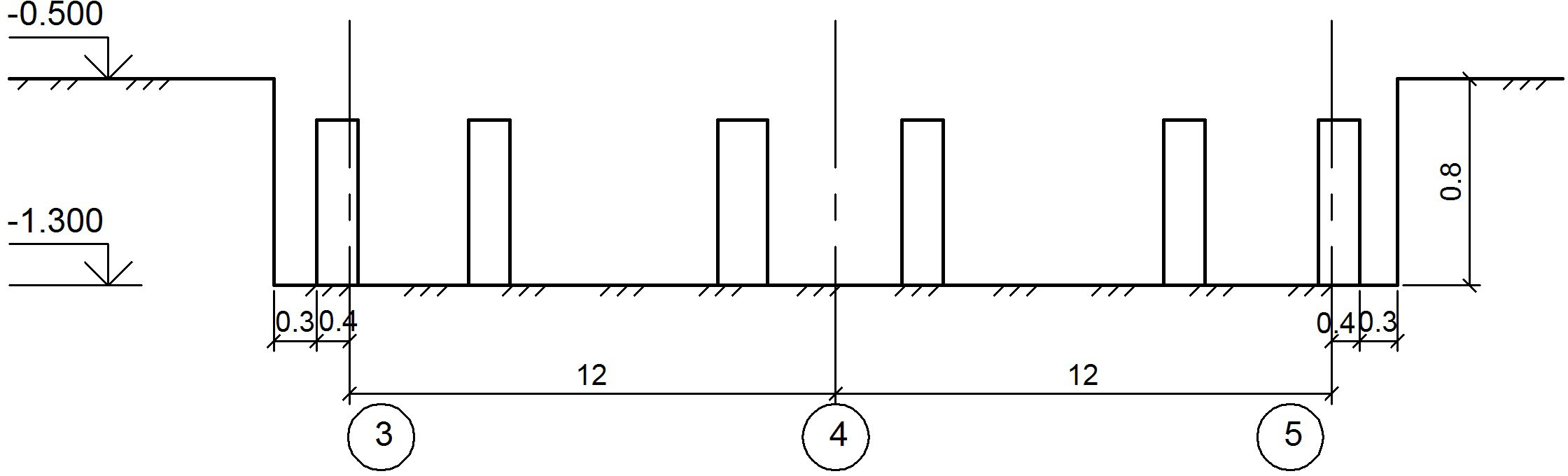

а2=24+(0,45+0,3)2=25,5м

в2=1,95+0,3=2,25м

Vк2=25.5х2.25 х 0.8=45.9 м3

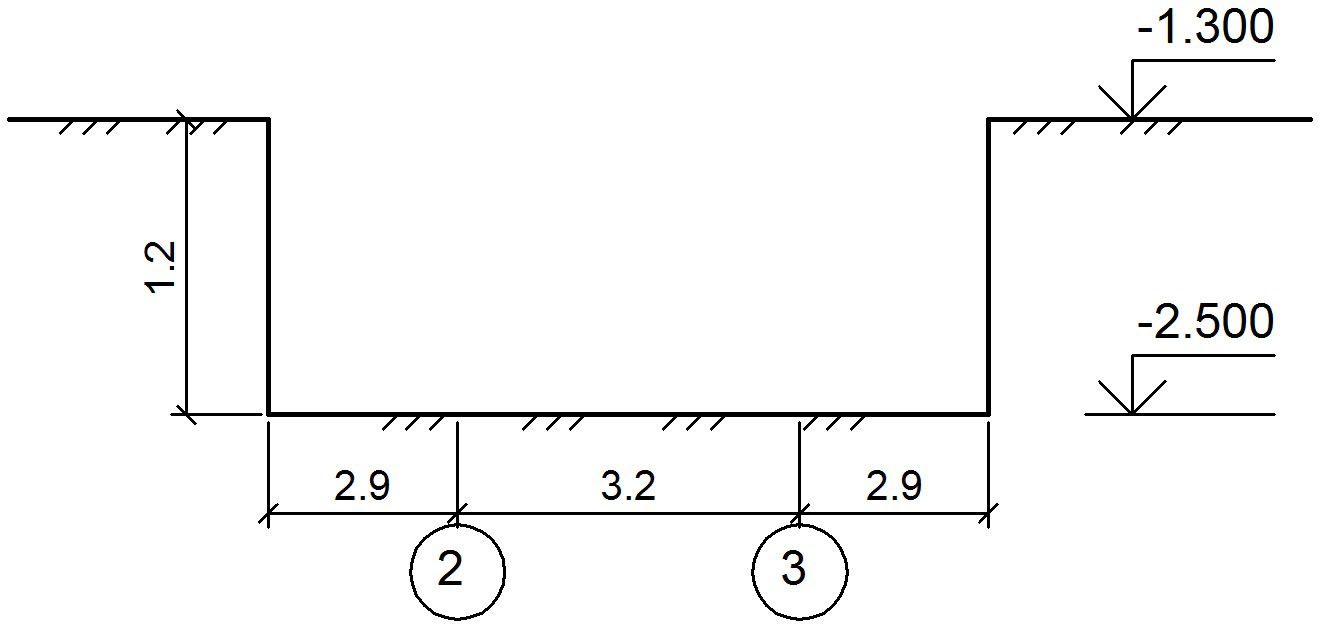

а3=8.4+0.6=9м

в3=4.97+(0,2+0,3)2=2,25м

А3=9+2х0,5х1.2=10,2м

В3=5,97+2х0,5х1.2=7.17м

Vк3= =50,75м3

Vобщ.=620,1+45,9+50,75=716,66м3

Определяем объем ручной доработки. V2

V2=Fхh1, где;

F – площадь выемки понизу.

h1 – величина ручной доработки в зависимости от емкости ковша.

h1=0.1м т.3[16]

F =832,38 м³

V2=Fхh1 =832,38х0,1=83,24 м³

Определяем объем грунта вынутого из котлована с учетом коэффициента первичного разрыхления.

V3=(V1+ V2)хКр, где;

Кр – коэффициент первичного разрыхления грунта.

Кр=1.1 т.1[16]

V3=(716,66+83,24)1,1=879,89м3

Определяем объем обратной засыпки.

V4=(V3-Vф)/Кор, где;

Vф - объем фундаментов.

Кор– коэффициент остаточного разрыхления.

Кор=1,01

Vф=136,68 м3

V4=(879,89-136,68)/1,01=735,85 м3

Определяем объем вывозимого грунта.

V5=V3-V4

V5=879,98-735,85=144 м3

Так как объем вывозимого грунта больше 100м3, грунт за пределы строительной площадки вывозится автосамосвалами МАЗ - 205
