Второй принцип проектирования фундаментов на вечномёрзлых грунтах. Конструктивный метод

Второй принцип проектирования фундаментов на вечномёрзлых грунтах заключается в допущении протаивания грунта под зданиям. Данный принцип осуществляется двумя методами: конструктивным и методом предпостроечного оттаивания. Рассмотрим эти методы подробнее.

Конструктивный метод заключается в приспособлении конструкций фундаментов и самих строений к неравномерной осадке оттаивающих грунтовых оснований.

Данный метод применяется в следующих случаях:

• температура вечномерзлой толщи грунтов близка к «0°C»;

• мёрзлый грунт при оттаивании становится относительно малопросадочным основанием S ≤ Su (гравелистые, щебёночные или песчаные грунты).

Следует подчеркнуть, что в этом случае под зданием с течением времени эксплуатации в результате действия тепловых потоков здания, образуется чаша оттаивания в многолетней мерзлоте (см. схему). Формирование чаши оттаивания может продолжаться десятки лет, что подтверждается теплотехническими расчётами.

В результате построенное здание будет находиться в условиях неравномерной осадки, возникает высокая вероятность развитие деформаций с образованием трещин в надземных конструкциях.

Для того чтобы здание могло удовлетворительно эксплуатироваться в подобных условиях должны быть выполнены условия по приспособлению его к неравномерным деформациям (повышение жёсткости здания).

Схема формирования чаши оттаивания в многолетней мерзлоте под пятном застройки здания при строительстве его по второму принципу.

Если величина проектных осадок окажется больше предельных величин, то переходят ко второму методу строительства, допускающего протаивание грунтов вечной мерзлоты под зданием.

Второй принцип проектирования фундаментов на вечномёрзлых грунтах. Метод предпостроечного оттаивания

В данном случае уменьшение осадки оттаявших грунтов осуществляется путём предварительного уплотнения под действием собственного веса (см. метод электроосмоса в механике грунтов).

Метод предпостроечного оттаивания применяется в следующих случаях:

основание сооружения имеет неоднородные по сжимаемости в мёрзлом и талом состоянии грунты;

проектируемое сооружение имеет сосредоточенные избытки тепла (неравномерность оттаивания основания).

Необходимо помнить, что применение того или другого принципа строительства зависит:

• от особенностей возводимых сооружений;

• геокриологических условий места постройки.

Следует иметь в виду, что строить сооружения надо одним из двух принципов.

Нельзя сочетать эти принципы, как для соседних зданий и сооружений, так и для сооружений, расположенных в одном и том же районе. И особенно это относится для отдельного сооружения.

Примеры негативного последствия совмещения принципа сохранения вечномерзлого грунта и допущение оттаивания этого же грунта, приведены на следующих фотографиях.

В данном случае вначале здание детского сада в г. Чите было построено по принципу сохранения линзы вечномерзлого грунта. После нескольких лет благополучной эксплуатации этого здания, решили пристроить к зданию столовую. Пристройку выполнили без учета линзы вечномерзлого грунта. В результате, через год эксплуатации такого сооружения, возникла аварийная ситуация, которая видна на представленных фото.

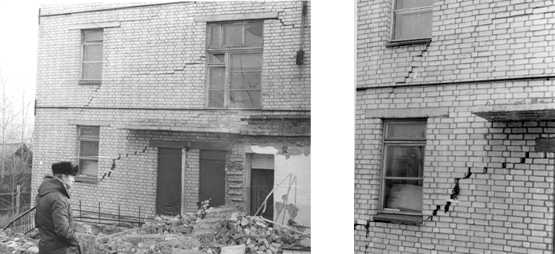

Фото развития аварийной ситуации для здания детского сада (г. Чита), возникшей в результате оттаивания линзы многолетней мерзлоты.

Не учет наличия вечномерзлых грунтов, часто приводит к возникновению и развитию значительных (недопустимых) осадок сооружений и появлению трещин в надземных конструкциях.

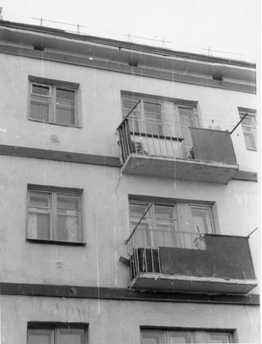

Фото здания, приспособленного к неравномерным деформациям способом устройства металлических поясов жёсткости в уровне каждого перекрытия. Причина подобных усилений - развитие неравномерных осадок, вследствие оттаивания линзы многолетней мерзлоты.

Воспринять неравномерные осадки оттаивающих оснований можно повышенной жесткостью надземных конструкций. В этом случае, как показано на данной фотографии, по периметру здания в уровне перекрытий устраивают металлические пояса жесткости, воспринимающие неравномерные деформации конструкций стен.

Такое усиление является противоаварийным мероприятием, выполняется по специальному проекту и требует значительных затрат.
