Рентгеностереография.
Зрение человека бинокулярно, т.е. он видит определенные предметы двумя глазами. Это позволяет человеку составить представление о размещении отдельных предметов в пространстве. При некотором рентгеновском исследовании также необходимо иметь представление об отдельных фрагментах предметов в пространстве. Для этого используется стереорентгенография (рентгеностереография).
Для получения рентгеновских стереофотографий используются два приема:
Рисунок а – съемку осуществляют с помощью одной кассеты, в которой расположена рентгеновская пленка. Эта кассета размещается в металлическом боксе Б, и при получении фотографии в кассете предусмотрены два положения: I и II. В первом положении объект просвечивается с помощью рентгеновского источника, расположенного в правой части рисунка. При этом засвечивается только половина рентгеновской пленки, которая незащищена металлическим боксом. Затем кассета с пленкой перемещается в положение II, а рентгеновский источник перемещается влево (см. пунктир). И при просвечивании получается второе рентгеновское изображение. Первое изображение соответствует рассмотрению объекта левым глазом, а второе – правым глазом.
Рисунок б – здесь рентгеновский источник остается неподвижным, и используются две кассеты. Сначала съемка осуществляется на первую кассету 1, которая расположена под углом к столу, где находится объект исследования. А затем повторной съемкой осуществляется изображение на пленке, размещенной в кассете 2. Причем К1 – К2, как видно по рисунку, расположены под углами к столу, а суммарный угол между ними обычно составляет 6-10 градусов. На первой кассете получается изображение для левого глаза, а на второй – для правого. В результате можно видеть пространственное изображение органов.
Рентгеновская стереоскопия.

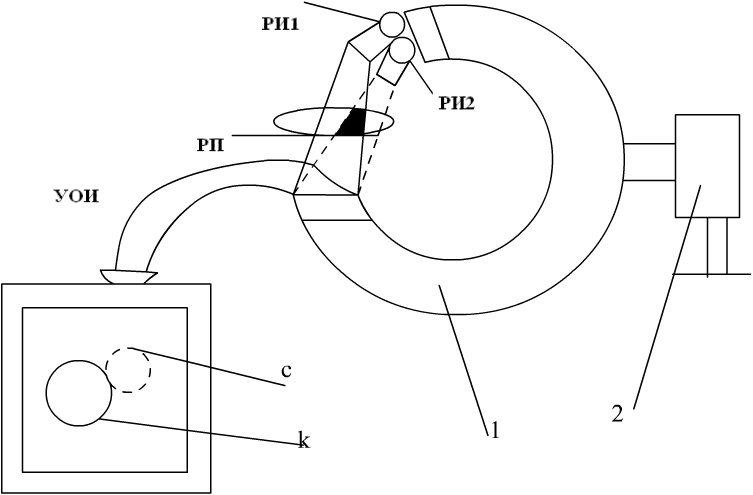

В данной рентгеновской установке используется конструкция, называемая С-дуга 1, которая приводится в движение с помощью приводов 2 вертикального и горизонтального перемещения и вращения.
Установка содержит 2 рентгеновских излучателя РИ 1 и РИ 2, которые просвечивают объект под двумя углами, и общий приемник излучения ПИ, в качестве которого могут быть использованы усилители рентгеновского изображения, снабженные телевизионной камерой, и матричные приемники, работающие совместно с компьютером. Облучение объекта исследования осуществляется поочередно, например, источником РИ 1 и РИ 2. При этом на экране монитора при каждой экспозиции формируются поочередно изображения для левого (например, красное) и для правого (например, синее) глаз. Обязательным является использование цветного монитора. Для наблюдения стереоскопического изображения рентгенолог использует специальные очки, которые имеют красное и синее стекло или фильтры. Этот метод сепарации изображения для левого и правого глаз называется методом цветных анаглифов. Таким образом, левый глаз видит только одно изображение для левого, а правый – для правого. Мозг совмещает эти два изображения в одно стереоскопическое, что позволяет наблюдать объемное изображение.
