Методы и средства получения изображений с помощью радиоактивных изотопов. Радиоизотопная эмиссионная интроскопия.
Сущность метода визуализации состоит в измерении γ – излучения (эмиссии), создаваемой радиоактивными изотопами, введенными в исследуемый орган человека.
Планарная сцинтиграфия

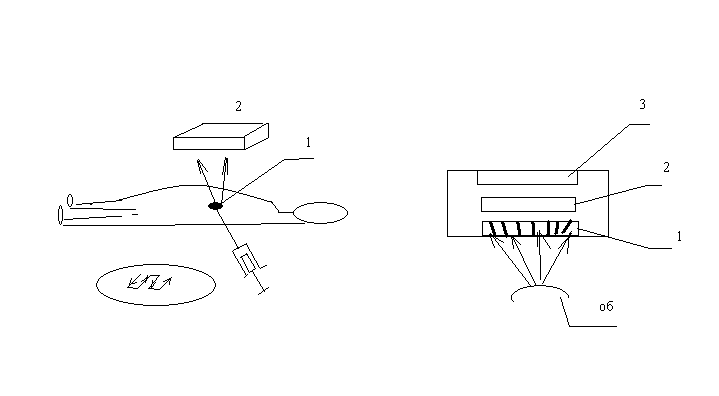

. При планарной сцинциграфии в исследуемый орган человека вводят радиофарм препарат. При этом, в органе происходит распад атомов препарата, что позволяет изучать динамику объема вещества в органе. Над объектом исследования 1 располагается γ – камера 2, которая движется по траектории, показанной на рис. б. Причем фокус камеры расположен так, что он охватывает небольшой участок исследуемой поверхности объекта.
γ – камера (рис в) соединяет коллиматор 1 (направитель), имеющий наклонное отверстия, оси которых сходятся в одной точке F; кристалл – сцинциллятор 2 и фотодержатель 3.
Объемная сцициграфия.

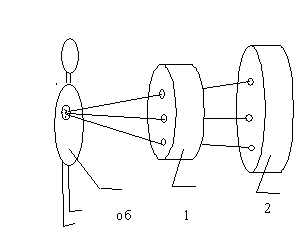

Используется сразу несколько каналов с помощью которых измеряется γ –излучения. При этом измерительные каналы под разными углами к исследуемому органу, что позволяет получить информацию по пространственному расположению изотопа в исследуемом органе.
Эмиссионная радиоизотопная компьютерная томография.
Имеет несколько разновидностей. Наибольшее применение в настоящее время имеет позитронная эмиссионная компьютерная томография (двухфотонная). В этом методе, как и во всех радиоизотопах, в объект исследования вводиться радиоформацевтический аппарат. В этой томографии это галлий 68Gа.
Базируется на явлении распада галлия. А именно, при явлении распада атомов галия появляются позитроны, которые, в свою очередь, сталкиваются с расположенными рядом электронами атомов объекта исследования. В результате – аннигиляция, при которой возникают 2 γ-кванта, которые разлетаются в противоположных направлениях. Для выделения и общей эмиссии этих γ-квантов используется 2 коллиматора К1 и К2 и 2 детектора Д1 и Д2, а так же схему совпадения 1, которая позволяет определить координаты точки распада частиц их превращения в излучение.
В компьютерном позитивном томографе (рис. б) используются детекторы, расположенные по кольцу (см. систему сканирования IV поколения). Вращающимся элементом является коллиматор с отверстиями, в противоположно образующих вращение коллиматора позволяет сканировать γ–излучения, из объекта исследования под различными углами получать проекции исследования органа.
Визуализация тепловых полей. (Теплопроведение).
Данный вид исследования можно лишь условно отнести к интроскопии, т.к. он позволяет косвенно составить представление о процессах, происходящих внутри человеческого организма. Причем, эту информацию получают путем измерения инфракрасного излучения фрагментов тела человека.
