5.2 Схема последовательности и взаимодействия процессов

Алгоритм

Действие

Ответственность

1 Разработка инженерной записки:

- анализ предметной области;

- тенденции развития систем (комплексов);

- основные требования;

- архитектура;

- требования к элементам

Генеральный конструктор предприятия

2 Подготовка документов для участия в конкурсе

Отдел организационно-экономического обеспечения разработок

3 Оформление заявки для участия в конкурсе

Ген. конструктор, Зам. ГД по финансово-экономической работе

4 Участие в конкурсе

ГК изделия

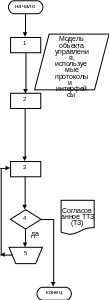

Алгоритм

Действие

Ответственность

1. Изучение исходных данных Заказчика

Начальник ГП

2. Участие в разработке ТТЗ (ТЗ) на создание изделия

ГК, начальник ГП

3. Согласование ТТЗ (ТЗ) на разработку изделия

ГК изделия

4. Решение о необходимости коррекции ТТЗ (ТЗ)

ГК изделия

5. Коррекция ТТЗ (ТЗ)

ГК изделия

Алгоритм

Действие

Ответственность

1. Разработка проекта договора в части расшифровок по заказу:

• расшифровки трудоемкости работ;

• расшифровки затрат по статье «Материалы»;

• расшифровки затрат по статье «Командировочные расходы»;

• соисполнители

ГК изделия, начальник ГП

2. Согласование проекта договорной цены по заказу с ПЗ

ГК изделия, начальник ГП

3. Решение о необходимости корректировки

ГК изделия

4. Корректировка расшифровок по заказу

ГК изделия

5 Получение заключения ПЗ к протоколу согласования договорной цены.

Оформление протокола договорной цены

ПЭО

6 Подписание контракта (договора)

Генеральный директор предприятия

Алгоритм

Действие

Ответственность

1. Выбор направления исследований:

• оптимальный вариант направления исследований;

• сравнительная оценка различных возможных технических решений

Научный руководитель НИР (СЧ НИР)

2. Теоретические и экспериментальные исследования по получению достаточных и достоверных результатов

Ответственный исполнитель НИР (СЧ НИР)

3. Рассмотрение результатов исследований на НТС с принятием решения о необходимости доработки отчетных материалов НИР (СЧ НИР)

Председатель НТС (секции НТС)

3. Корректировка отчетных материалов НИР (СЧ НИР) и их утверждение

Научный руководитель НИР (СЧ НИР)

5. Предъявление НИР (СЧ НИР) для выдачи заключения в ПЗ и приемка НИР (СЧ НИР) в целом

Научный руководитель НИР (СЧ НИР)

Алгоритм

Действие

Ответственность

1. Обоснование возможностей и целесообразности создания изделия:

• сравнительная оценка различных возможных технических решений;

• обоснование оптимального варианта структуры изделия

Руководитель

работ

2. Теоретические и экспериментальные исследования по получению достаточных и достоверных результатов

Ответственный исполнитель аванпроекта

3. Рассмотрение результатов обоснования на НТС (секции НТС) с принятием решения о необходимости доработки отчетных материалов

Председатель НТС (секции НТС)

4. Корректировка проекта и его подписание

Руководитель

работ

5. Получение заключения ПЗ на отчетные материалы и приемка аванпроекта в целом

Руководитель

работ

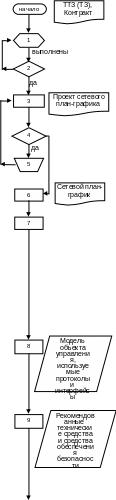

Алгоритм

Действие

Ответственность

1. Назначение главного конструктора изделия ВТ (заместителей ГК по направлениям работ)

Изучение ТТЗ (ТЗ) и условий контракта

Генеральный директор предприятия

2. Принятие решения о начале разработки ЭП

ГК изделия

3. Разработка и согласование Плана совместных работ на выполнение ОКР (СЧ ОКР) (сетевого план-графика или другого планирующего документа)

Разработка – ГК изделия.

Согласование – заказчик (головной исполнитель ОКР)

4. Принятие решения о необходимости корректировки документа

ГК изделия

5. Корректировка документа

ГК изделия

6. Утверждение документа

ГК изделия

7. Проведение работ по разработке, предусмотренных в Плане совместных работ на выполнение ОКР (СЧ ОКР) (в сетевом план-графике или другом планирующем документе) и принятие необходимых решений для реализации предъявляемых к изделию ВТ (СЧ изделия ВТ) требований, и позволяющих получить полное представление о разрабатываемом изделии ВТ (СЧ изделия ВТ), оценивать его соответствие требованиям ТТЗ (ТЗ), с учетом требований ГОСТ 2.120 (ГОСТ 2.119), в т.ч.:

Начальник ТМП

8. Согласование данных о модели объекта управления уровня оперативно-технического и организационного управления связью с НТЦ-941

Разработка – начальник ТМП.

Согласование - ГК

9. Согласование данных о системе управления, в которой используется разрабатываемое изделие с НТЦ-941

Разработка – начальник ТМП.

Согласование - ГК

1

2

3

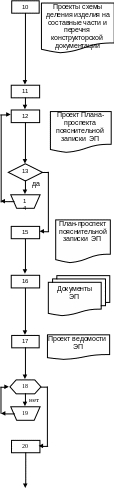

10. Разработка проектной документации в соответствии с ГОСТ РВ 2.902

Начальник ТМП

11. Разработка макета изделия и проверка принятых технических решений (при необходимости)

Начальник ТМП

12. Разработка и согласование Плана-проспекта пояснительной записки ЭП

Разработка – начальник ГП.

Согласование - ГК

13. Принятие решения о необходимости корректировки документа

ГК изделия

14. Корректировка документа

Начальник ГП

15. Утверждение документа

ГК изделия

16. Разработка документов, предусмотренных ГОСТ РВ 15.203 и в Плане совместных работ на выполнение ОКР (сетевом план-графике или другом планирующем документе), включая пояснительную записку ЭП

Начальник ТМП

17. Разработка ведомости ЭП

Начальник ГП

18. Предъявление ЭП ВП для ознакомления и проведение заседания НТС (секции НТС)

Генеральный директор предприятия

19. Доработка ЭП

Начальник ТМП

20. Утверждение ЭП

Генеральный директор предприятия

1

2

3

21. Рассылка ЭП на отзыв заинтересованным организациям

Генеральный директор предприятия

22. Доработка ЭП

Начальник ТМП

23. Предъявление ЭП, актов доработок и копий отзывов в ПЗ на заключение

Генеральный директор предприятия

24. Доработка ЭП

Начальник ТМП

25. Предъявление ЭП с заключением ПЗ заказчику или НИО заказчика для приемки и утверждения проекта ОКР (СЧ ОКР)

Генеральный директор предприятия

26. Доработка ЭП

Начальник ТМП

27. Предъявление доработанного ЭП для приемки и утверждения

Генеральный директор предприятия

28. Присвоение документации литеры «Э»

ГК

29. Приемка этапа ОКР

ГК

Алгоритм

Действие

Ответственность

1. Проверка выполнения условий контракта

Входные данные:

• ТТЗ (ТЗ);

• ЭП (если ЭП разрабатывали);

• Контракт

ГК изделия

2. Принятие решения о начале разработки ТП

ГК изделия

3. Разработка и согласование Плана совместных работ на выполнение ОКР (сетевого план-графика или другого планирующего документа)

Разработка – ГП.

Согласование - ГК

4. Принятие решения о необходимости корректировки документа

ГК изделия

5. Доработка документа

Начальник ГП

6. Утверждение документа

Генеральный конструктор предприятия

7. Проведение работ по разработке, предусмотренных в Плане совместных работ на выполнение ОКР (СЧ ОКР) (в сетевом план-графике или другом планирующем документе) и принятие необходимых решений для реализации предъявляемых к изделию ВТ (СЧ изделия ВТ) требований, и позволяющих получить полное представление о разрабатываемом изделии ВТ (СЧ изделия ВТ), оценивать его соответствие требованиям ТТЗ (ТЗ), с учетом требований ГОСТ 2.120 (ГОСТ 2.119)

Начальник ТМП

8. Согласование данных о модели объекта управления уровня оперативно-технического и организационного управления связью с НТЦ-941

Разработка – начальник ТМП.

Согласование - ГК

9. Согласование данных о системе управления, в которой используется разрабатываемое изделие с НТЦ-941

Разработка – начальник ТМП.

Согласование - ГК

1

2

3

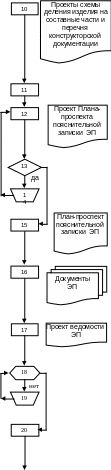

10. Разработка проектной документации в соответствии с ГОСТ РВ 2.902

Начальник ТМП

11. Разработка макета изделия и проверка принятых технических решений

Начальник ТМП

12. Разработка и согласование Плана-проспекта пояснительной записки ТП

Начальник ГП

13. Принятие решения о необходимости корректировки документа

ГК изделия

14. Доработка документа

Начальник ГП

15. Утверждение документа

ГК изделия

16. Разработка документов, предусмотренных ГОСТ РВ 15.203 и в Плане совместных работ на выполнение ОКР (сетевом план-графике или другом планирующем документе), включая пояснительную записку ТП

Начальник ТМП.

17. Разработка ведомости ТП

Начальник ГП

18. Предъявление ТП на ознакомление ПЗ перед НТС

Генеральный директор предприятия

19. Доработка ТП

Начальник ТМП

20. Утверждение ТП

Генеральный директор предприятия

1

2

3

21. Предъявление ТП к рассмотрению заинтересованными организациями

Генеральный директор предприятия

22. Доработка ТП

Начальник ТМП

23. Предъявление ТП к рассмотрению ПЗ и выдача заключения

Генеральный директор предприятия

24. Доработка ТП

Начальник ТМП

25. Предъявление ТП с заключением ПЗ заказчику или НИО заказчика для приемки и утверждения проекта ОКР (СЧ ОКР)

Генеральный директор предприятия

26. Доработка ТП

Начальник ТМП

27. Предъявление доработанного ТП для приемки и утверждения

Генеральный директор предприятия

28. Присвоение документации литеры «Т»

ГК

29. Приемка этапа ОКР

Генеральный директор предприятия

Алгоритм

Действие

Ответственность

1. Проверка выполнения условий контракта

Входные данные:

• ТТЗ (ТЗ);

• ТП (ЭП если ТП не разрабатывали);

• Контракт

ГК изделия

2. Принятие решения о начале разработки РКД

ГК изделия

3. Разработка РКД для изготовления и проведения испытаний ОО изделия ВТ (ОО СЧ изделия ВТ), в том числе учебно-тренировочных средств, специального технологического оборудования и оснастки, предназначенных для обеспечения эксплуатации, технического обслуживания и ремонта изделия ВТ (СЧ изделия ВТ) в процессе эксплуатации, а также программной документации (ПД) и документации на информационное обеспечение (ИО).

Начальник ТМП

4. Отработка принятых технических решений на макете (реализация и тестирование СПО по ГОСТ 28195)

Начальник ТМП

5. Корректировка документации

Начальник ТМП

6. Утверждение документации

Начальник ТМП

7. Проверка на соответствие требованиям ГОСТ и согласование с ПЗ

Начальник ТМП

8. Корректировка документации

Начальник ТМП

9. Передача комплекта документации в архив

Начальник ТМП

10. Направление заказчику (головному исполнителю ОКР) согласованного с ПЗ уведомления о завершении данного этапа и оформление акта приемки этапа

Генеральный директор предприятия

Алгоритм

Действие

Ответственность

1. Проверка выполнения условий контракта

Входные данные:

• ТТЗ (ТЗ);

• РКД, ПД и ИД, технологическая документация;

• Контракт.

ГК изделия

2. Принятие решения о начале изготовления ОО

ГК изделия

3. Подготовка опытного производства для изготовления ОО изделия ВТ (опытного образца СЧ изделия ВТ), в том числе по РКД, разработанной на военное время, если это предусмотрено контрактом и (или) ТТЗ (ТЗ)

Зам. ГД - технический директор

4. Разработка комплекта ЭД

Начальник ТМП

5. Согласование ЭД представительством заказчика

Начальник ТМП

6. Изготовление опытного образца изделия ВТ (опытного образца СЧ изделия ВТ) по безлитерной документации

Начальник

производства

7. Оценка необходимости доработки опытного образца

ГК изделия

8. Отработка (доводка) опытного образца изделия ВТ (опытного образца СЧ изделия ВТ) при необходимости

Начальник производства

9. Проведение предварительных испытаний опытного образца изделия ВТ (опытного образца СЧ изделия ВТ)

Проверка и оценка ЭД на изделие ВТ (СЧ изделия ВТ)

Проведение метрологической экспертизы на данном этапе по ГОСТ РВ 8.573 и других необходимых экспертиз в установленном порядке

ГК изделия, начальник ГП

Алгоритм

Действие

Ответственность

10. Корректировка РКД по результатам изготовления и ПрИ с присвоением ей литеры «О». Корректировка ЭД по результатам ПрИ.

Доработка, при необходимости, опытного образца изделия ВТ (опытного образца СЧ изделия ВТ) или изготовление новых экземпляров по документации литеры «О»

Начальник ТМП

11. Приемка доработок по результатам предварительных испытаний

ГК изделия.

Начальник ТМП

12. Разработка (на основании утвержденных эскизов) цветных оригиналов учебно-технических плакатов по эксплуатации изделия ВТ (СЧ изделия ВТ) (при необходимости)

Начальник ТМП

13. Материально-техническая приемка опытного образца изделия ВТ (опытного образца СЧ изделия ВТ) для предъявления на государственные (межведомственные) испытания.

ГК изделия

Алгоритм

Действие

Ответственность

1. Участие в разработке ПиМ испытаний (ГИ)

Начальник ГП, ТМП

2. Согласование ПиМ испытаний (ГИ)

ГК изделия

3. Решение о необходимости корректировки

ГК изделия

4. Предложения по корректировке ПиМ испытаний (ГИ)

ГК изделия

5. Необходимые подготовительные работы для проведения испытаний в опытном районе в соответствии с табл. 13

ГК изделия

6. Оформление и направление Уведомления о готовности к ГИ Заказчику

ГК изделия

7. Получение директивы (приказа) заказчика

ГК изделия

8. Проведение государственных испытаний опытного образца изделия ВТ (опытного образца СЧ изделия ВТ) по ПиМ государственных испытаний

ГК изделия

9. Доработка изделия и повторное предъявление к испытаниям

ГК изделия

10. Разработка и согласование План-графика мероприятий по корректировке РКД и доработке ОО изделия по результатам ГИ

Начальник ГП

11. Решение о необходимости корректировки План-графика мероприятий …

ГК изделия

12. Корректировка План-графика мероприятий …

Начальник ГП

13. Утверждение План-графика мероприятий по корректировке РКД и доработке ОО изделия по результатам ГИ

Генеральный директор предприятия

14. Подписание совместного решения по акту ГИ

Генеральный директор предприятия

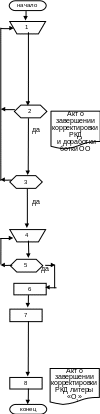

Алгоритм

Действие

Ответственность

1. Корректировка РКД по результатам ГИ

Доработка, при необходимости, опытного образца изделия ВТ (опытного образца СЧ изделия ВТ) по откорректированной документации.

Доработка (корректировку) программных средств ВТ по результатам ГИ опытного образца изделия ВТ, для которого разрабатываемые программные средства предназначены (при необходимости)

Начальник ТМП

2. Предъявление ПЗ для приемки откорректированной РКД и доработанного по результатам государственных испытаний ОО изделия ВТ и комиссии предприятия для проверки комплекта РКД перед предъявлением ее МВК

Начальник ТМП

3. Предъявление РКД на опытный образец изделия ВТ (опытный образец СЧ изделия ВТ) МВК для проверки с присвоением ей литеры «О₁» для организации промышленного (серийного) производства

Начальник ТМП

4. Корректировка ЭД по результатам ГИ

Начальник ТМП

5. Проверка ЭД к первому изданию

Начальник ТМП

6. Утверждение ЭД к первому изданию

Начальник ТМП

7. Корректировка ТД на изготовление ОО изделия ВТ (опытного образца СЧ изделия ВТ) на основании РКД литеры «О₁» и разработка (доработка) директивной технологической документации

Начальник ТМП

8. Корректировка, при необходимости, РКД в соответствии с актом МВК (заключением ПЗ), оформленным по ГОСТ РВ 2.902, и простановка литеры «О₁».

Начальник ТМП

Алгоритм

Действие

Ответственность

1. Подготовка исходных данных для сертификации изделия (комплект РКД с литерой «О₁»)

ГК изделия

2. Получение сертификата

ГК изделия

Алгоритм

Действие

Ответственность

1. Обследование объекта заказчика и обеспечение подразделений объекта управления инструктивно-методическими материалами, внедрение классификаторов информации

ГК изделия.

Начальник ГП

2. Обучение персонала

Начальник ГП

3. Подготовка исходных данных для строительно-монтажных работ, заключение договоров на проектные и строительно-монтажные работы

Начальник ГП

4. Испытания смонтированных технических средств

ГК изделия.

Начальник ГП

5. Доработка при необходимости

Начальник ТМП

6. Проведение пуско-наладочных работ:

• загрузка информации в базу данных и проверка системы ее ведения;

• автономная наладка технических и программных средств;

• комплексная наладка всех средств системы

Начальник ТМП

7. Испытания на работоспособность по ПиМ испытаний

ГК изделия.

Начальник ГП

8. Устранение неисправностей и внесение изменений в документацию на автоматизированную систему оперативно-технического и организационного управления связью в соответствии с протоколами испытаний

Начальник ТМП

9. Оформление Акта приемки работ

Начальник ГП

Алгоритм

Действие

Ответственность

1. Разработка годового План-графика проведения авторского надзора

Начальник ГП

2. Согласование с ПЗ годового План-графика

ГК изделия.

Начальник ГП

3. Принятие решения о корректировке

ГК изделия

4. Корректировка годового План-графика

Начальник ГП

5. Утверждение годового План-графика у заказчика

Генеральный директор предприятия

6. Разработка Совместного решения о назначении комиссии по проведению авторского надзора

ГК изделия

7. Согласование с представителем заказчика

ГК изделия

8. Утверждение Совместного решения о назначении комиссии по проведению авторского надзора

Генеральный директор предприятия

9. Разработка ТЗ на проведение мероприятий по авторскому надзору

Начальник ГП

10. Согласование с представителем заказчика

ГК изделия

11. Утверждение ТЗ на проведение мероприятий по авторскому надзору

ГК изделия

12. Выезд комиссии по проведению авторского надзора на объекты заказчика

Начальник ГП

13. Проведение мероприятий (работ) по авторскому надзору

Начальник ГП

14. Оформление Акта о проведении авторского надзора и разработка плана мероприятий (работ) по реализации результатов авторского надзора (при необходимости)

Начальник ГП

15. Утверждение Актов о проведении авторского надзора и плана мероприятий (работ) по реализации результатов авторского надзора (при необходимости) Совместным решением

ГК изделия

Выполнение мероприятий, предусмотренных в Совместном решении по актам о проведении авторского надзора

Начальник ГП, ТМП

Алгоритм

Действие

Ответственность

1. Проверка выполнения условий договора и готовности технологического обеспечения опытного производства

Заместитель ГД - технический директор,

ПЭО

2. Принятие решения о начале производства изделий

Генеральный директор предприятия

3. Производство изделий по РКД с литерой «О₁»

Начальник производства

4. Испытания и приемка серийных изделий по ГОСТ РВ 15.307

ОТК

5. Поставка на объекты заказчика

Заместитель ГД - технический директор

6. Обеспечение подразделений объекта управления инструктивно-методическими материалами, внедрение классификаторов информации

Выполнение работ в соответствии с табл. 13
