5. Задание 2.

Определить номенклатуру листа карты М 1:5000, в пределах которого находится точка с географическими координатами:

λ =(10°10'+ 1°1'•№_{варианта}) в.д.; φ=(30°30'+ 1°1'•№_{варианта}) с.ш.

Пример выполнения: Определить номенклатуру лис­та карты масштаба 1:10000, в пределах которого находится точка с географическими координатами 10°10'в.д., 30°30' с.ш.

1. Определение номенклатуры листа карты масштабом 1:1000000 в пределах которого находится данная точка.

   1. Определение индекса ряда:

Подбираем ближайшую северную широту, кратную четырем и делим ее на 4°, полученные цифры переводим в латинские буквы по принципу 1-А, 2-В и т.д.

φ_юж = 28° с.ш. φ = 30°30' с.ш. φ_сев = 32° с.ш.

32°:4= 8 Н

2. Определение номера колонны:

Подбираем ближайший восточный меридиан значение которого кратно шести и делим его на 6, так получаем номер зоны Гаусса. Для получения номера колонны к полученному номеру зоны Гаусса прибавляем 30.

λ_зап=6°в.д. λ=10°10'в.д. λ_вост=12°в.д.

12°:6 +30 = 32

3. Записываем номенклатуру карты в виде: индекс ряда- номер колонны.

В нашем примере: Н-32.

2. Определение номенклатуры листа карты масштаба 1:100000, в пределах которого находится данная точка.

Вычерчиваем трапецию и выписываем ближайшие северную и южную параллель кратные 4, и восточный и западный меридианы, кратные 6. Делим трапецию на 144 части. Получаем листы карты 1:100000 размерами:

• По широте 20′

• По долготе 30′

Нумеруем их слева направо сверху вниз арабскими цифрами от 1 до 144.

рисунок 11

32 °00' 31 °40' 31 °20' 31°00' 30 °40' 30 °20' 30 °00' 29 °40' 29 °20' 29 °00' 28 °40' 28 °20' 28 °00'
	6 °00' 6 °30' 7 °00' 7 °30' 8 °00' 8 °30' 9 °00' 9 °30' 10 °00' 10 °30' 11 °00' 11 °30' 12 °00'

Записываем номенклатуру карты в виде: номенклатура карты 1:1000000 - номер листа карты масштабом 1:100000 .

В нашем примере: Н-32-57.

3. Определение номенклатуры листа карты масштаба 1:50000, в пределах которого находится заданная точка.

Для выполнения этого задания лист карты масштабом 1:100000 делят на 4 части, каждую из которых обозначают заглавными русскими буквами: А, Б, В, Г.

Получаем листы карты 1:50000 размерами:

• По широте 10′

• По долготе 15′

рисунок12

Записываем номенклатуру карты в виде: номенклатура карты 1:100000 - заглавная русская буква. В нашем примере: Н-32-57-А

4. Определение номенклатуры листа карты масштаба 1:25000, в пределах которого находится заданная точка.

Лист карты масштабом 1:25000 получаю путем деления листа карты масштабом 1:50000 на 4 части, которые обозначают буквами русского алфавита: а, б, в, г.

Получаем листы карты 1:25000 размерами:

• По широте 5′

• По долготе 7′30′′

рисунок12

Записываем номенклатуру карты в виде: номенклатура карты 1:50000 - строчная русского алфавита буква. В нашем примере: Н-32-57-А-г.

5. Определение номенклатуры листа карты масштаба 1:10000, в пределах которого находится заданная точка.

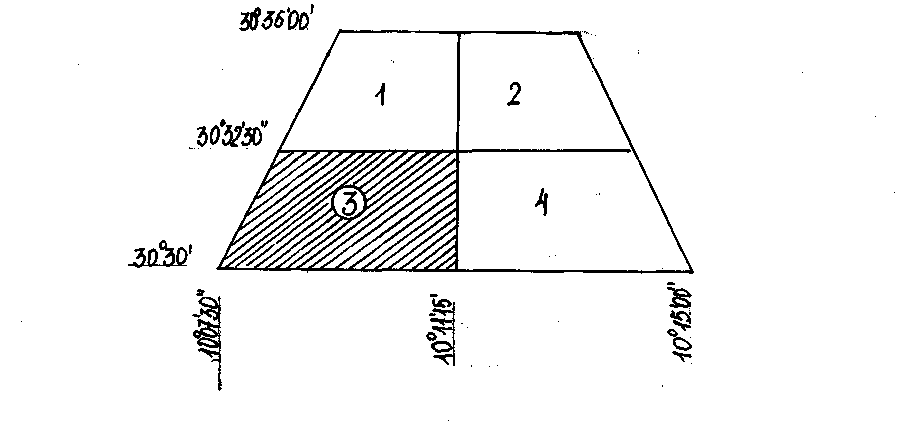

Лист карты масштабом 1:10000 получаю путем деления листа карты масштабом 1:25000 на 4 части, которые обозначают арабскими цифрами: 1, 2, 3, 4.

Получаем листы карты 1:10000 размерами: по широте 2′30′′, по долготе 3′45′

рисунок13

Записываем номенклатуру карты в виде: номенклатура карты 1:50000 - арабская цифра. В нашем примере: Н-32-57-А-г-3 .

6. Определение номенклатуры листа карты масштаба 1:5000, в пределах которого находится заданная точка.

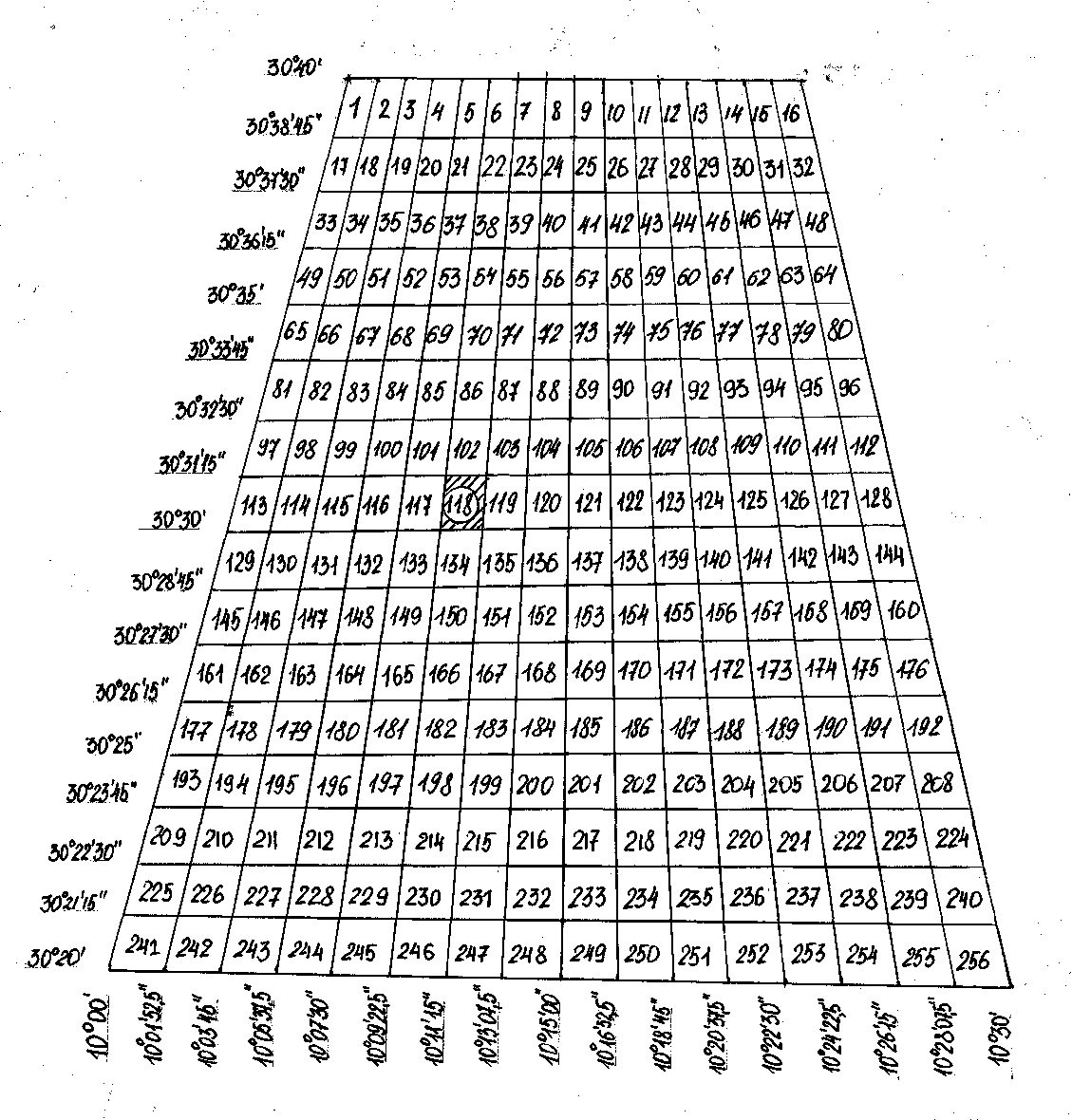

Номенклатура трапеции масштаба 1:5000 складывается из названия соответствующего листа карты масштабом 1:100000 с указанием в скобках порядкового номера трапеции масштабом 1:5000, который получают делением листа карты масштабом 1:100000 на 256 частей. Получаем листы карты 1:5000 размерами: по широте 2′30′′, по долготе 3′45′.

рисунок14

Записываем номенклатуру карты в виде: номенклатура карты 1:100000, арабская цифра в скобках. В нашем примере: Н-32 (118).

7. Определение номенклатуры листа масштаба 1:2000, в пределах которого находится заданная точка.

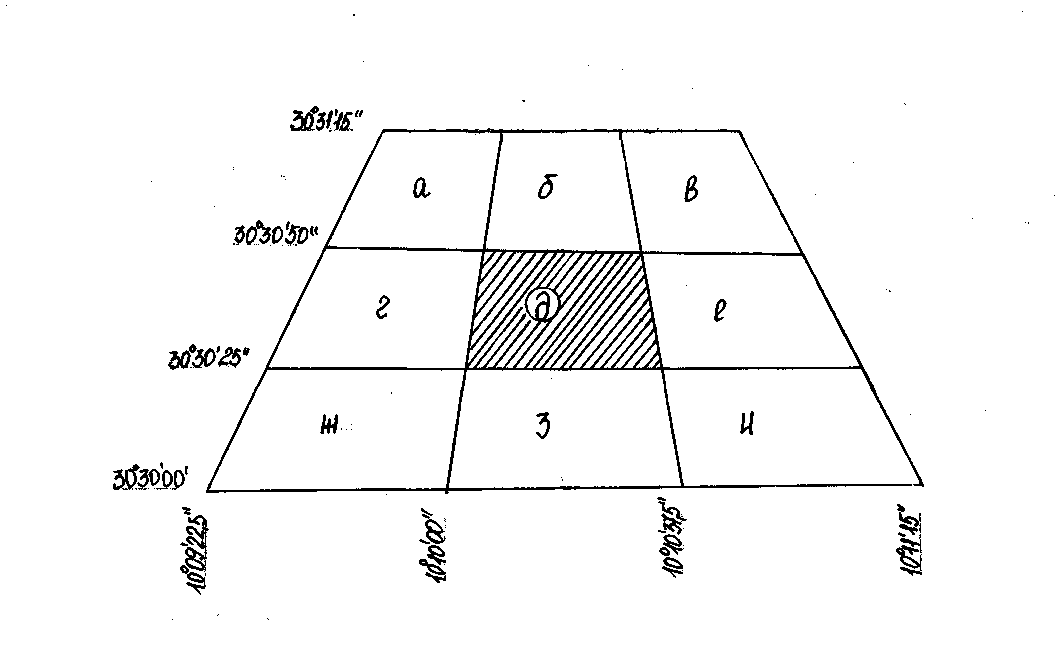

Для получения листа масштабом 1:2000 соответствующий лист масштабом 1:5000 делят на 9 частей, каждую из которых обозначают строчными русскими буквами: а, б, в, г.

Получаем листы карты 1:50000 размерами:

• По широте 25′′

• По долготе 37,5′′

рисунок15

Записываем номенклатуру карты в виде: номенклатура карты 1:5000, строчная русская буква. В нашем примере: Н-32 (118-д).
