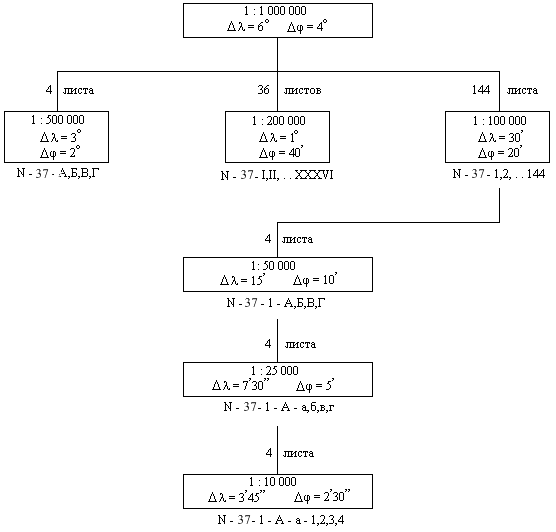

Сводная схема разграфки и номенклатуры топографических карт.
3. Теоретические основы разграфки и номенклатуры планов.
При дальнейшем переходе к более крупным масштабам (1:5000, 1:2000) возвращаются к номенклатуре листа карты масштаба 1:100 000. Чтобы получить номенклатуру листа карты масштаба 1:5000, лист карты масштаба 1:100 000 делят на 256 частей, которые нумеруют 1, 2,..., 256 (рис. 4а).
рисунок 4.
А затем при переходе к масштабу 1:2000 каждую из них делят еще на 9 частей, обозначаемых буквами а, б, в, г, д, е, ж, з, и (рис. 4 б).
Номенклатура листа карты масштаба 1:5000 складывается из номенклатуры листа карты масштаба 1:100 000 и номера данной трапеции, приписываемого справа в скобках, например, N-37-123-(250). Подобно этому получают номенклатуру листа карты масштаба 1:2000, исходя из номенклатуры листа карты масштаба 1:5000, например N-37-123-(250-b).
В инструкции по крупномасштабным съемкам карты масштаба 1:10 000 и крупнее называют топографическими планами.
Зная географические координаты какого-либо пункта на земной поверхности, можно найти номенклатуру трапеции определенного масштаба, на которой находится этот пункт, а также географические координаты ее вершин. Географические координаты вершин трапеции можно найти также, если известна ее номенклатура.

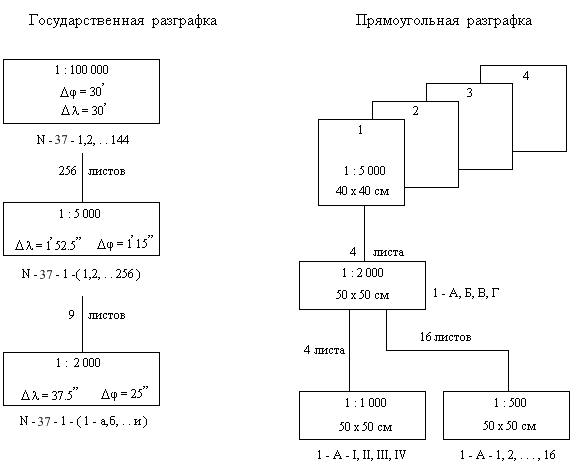

Схема разграфки и номенклатуры крупномасштабных планов.
Для топографических планов крупных масштабов, охватывающих территорию меньше 20 км, как правило, применяют квадратную разграфку линиями, параллельными координатным осям.
Листы планов масштаба 1:5000 берут размером 40 х40, а масштабов 1:2000, 1:1000 и 1:5000 — 50 х 50 см. За основу разграфки принимают лист плана масштаба 1:5000. Соответственно этой разграфке устанавливают номенклатуру листов.
Произведя разграфку участка съемки на листы планов масштаба 1:5000, их нумеруют арабскими цифрами. Лист плана масштаба 1:5000 делят на четыре части, изображаемые на листах плана масштаба 1:2000, которые обозначают буквами А, Б, В, Г. Номенклатуру листов плана масштаба 1:2000 получают, приписывая справку к номеру листа плана масштаба 1:5000 букву, обозначающую данный лист, например 2-Г. Лист плана масштаба 1:2000 делят на четыре части для съемки в масштабе 1:1000, обозначаемые цифрами I, II, III, Г/, и на 16 частей для съемки в масштабе 1:500, обозначаемых цифрами 1, 2,..., 16. Номенклатура листа плана масштаба 1:1000 может быть, например, 3-Б-IV, а листа плана масштаба 1:500 -4-В-16 (см. рис. 5).

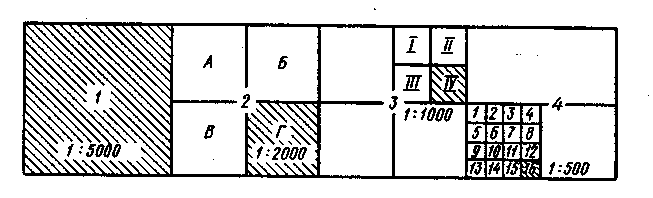

Рис. 5. Прямоугольная разграфка листа плана
4. Задание 1.
Определить географические координаты углов рамки исходной трапеции (выбрать по номеру варианта). Определение номенклатуры и географических координат листов карты масштаба 1:5000, покрывающих исходную карту.
№ варианта |
Номенклатура |
№ варианта |
Номенклатура |
№ варианта |
Номенклатура |
1 |
A-10-100-А-б |
11 |
K-20-110-В-б |
21 |
U-30-120-А-б |
2 |
B-11-101-Б-б |
12 |
L-21-111-Г-б |
22 |
V-31-121-Б-б |
3 |
C-12-102-В-б |
13 |
M-22-112-А-б |
23 |
C-32-122-В-б |
4 |
D-13-103-Г-б |
14 |
N-23-113-Б-б |
24 |
D-33-123-Г-б |
5 |
I-14-104-А-б |
15 |
O-24-114-В-б |
25 |
I-34-124-А-Б-б |
6 |
F-15-105-Б-б |
16 |
P-25-115-Г-б |
26 |
F-35-125-В-б |
7 |
G-16-106-В-б |
17 |
Q-26-116-А-б |
27 |
G-36-126-Г-б |
8 |
H-17-107-Г-б |
18 |
R-27-117-Б-б |
28 |
H-37-127-Б-б |
9 |
I-18-108-А-б |
19 |
S-28-118-В-б |
29 |
I-38-128-А-б |
10 |
J-19-109-Б-б |
20 |
T-29-119-Г-б |
30 |
J-39-129-В-б |
Пример выполнения: Определение географических координат углов рамки исходной трапеции: Н-32-57-А-г. Определение номенклатуры и географических координат листов карты масштаба 1:5000, покрывающих исходную карту.
Для реализации поставленной задачи прежде всего требуется определить географические координаты углов рамки исходной трапеции карты масштаба 1:25000, а также найти номенклатуры и географические координаты углов рамок трапеций карт масштаба 1:5000, покрывающих исходный двадцатипятитысячныи лист, то есть тех, которые получатся в результате съемки.
Разграфка топографических карт основывается на листе карты масштаба 1:1000000. Поверхность Земли в равноугольной поперечно - цилиндрической проекции Гаусса поделена по широте на четырехградусные пояса, каждый из которых обозначаются заглавной латинской буквой от экватора к полюсам (А, В, С, . . . , V) ,- и на шестиградусные зоны по долготе, которые обозначаются цифрами от единицы до шестидесяти в направлении от гринвичского меридиана на восток. Однако непосредственно в номенклатуре миллионного листа присутствует не помер зоны, а номер колонны, который отличается от последнего на 30. На рисунке 6 показаны листы карты масштаба 1:1000000, у которых обозначены географические координаты углов рамок. Лист Н-32 показан желтым цветом.
рисунок6

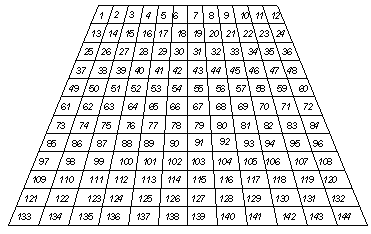

Листы карт крупных масштабов (в том числе и масштаба 1:25000) имеют в основе лист масштаба 1: 100000, который получается путем деления миллионного листа па 144 части. Таким образом, лист карты масштаба 1:1000000 размером 4x6 градусов содержит в себе 144 стотысячных листа с размерами рамок 20x30 минут (каждый из них пронумерован от 1 до 144). На рис. № 7 показан лист М 1:1000000 и процесс получения из него листа масштаба 1:100000.
рисунок 7
Н-32
32 °00' 31 °40' 31 °20' 31°00' 30 °40' 30 °20' 30 °00' 29 °40' 29 °20' 29 °00' 28 °40' 28 °20' 28 °00' |
|
|
6 °00' 6 °30' 7 °00' 7 °30' 8 °00' 8 °30' 9 °00' 9 °30' 10 °00' 10 °30' 11 °00' 11 °30' 12 °00'
|

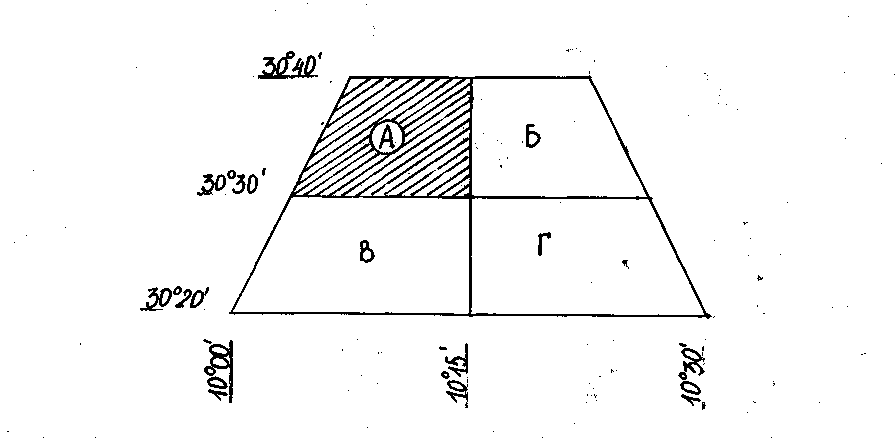

Далее, получили лист карты масштаба 1:50000 (рис. № 8), поделив стотысячный лист на 4 части (пятидесятитысячные листы обозначаются заглавными русскими буквами от А до Г), размерами 10x15 минут.
рисунок 8

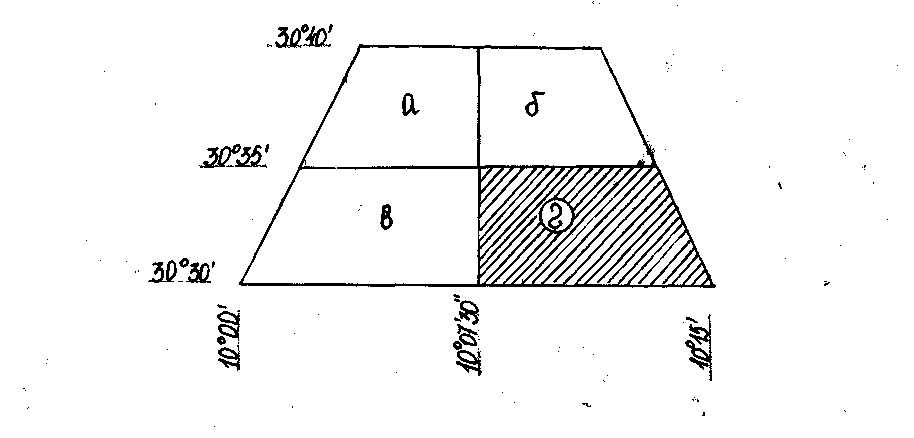

рисунок 9
30° 30´ и 30° 35´ северной широты
10° 07´ 30´´ и 10° 15´ восточной долготы

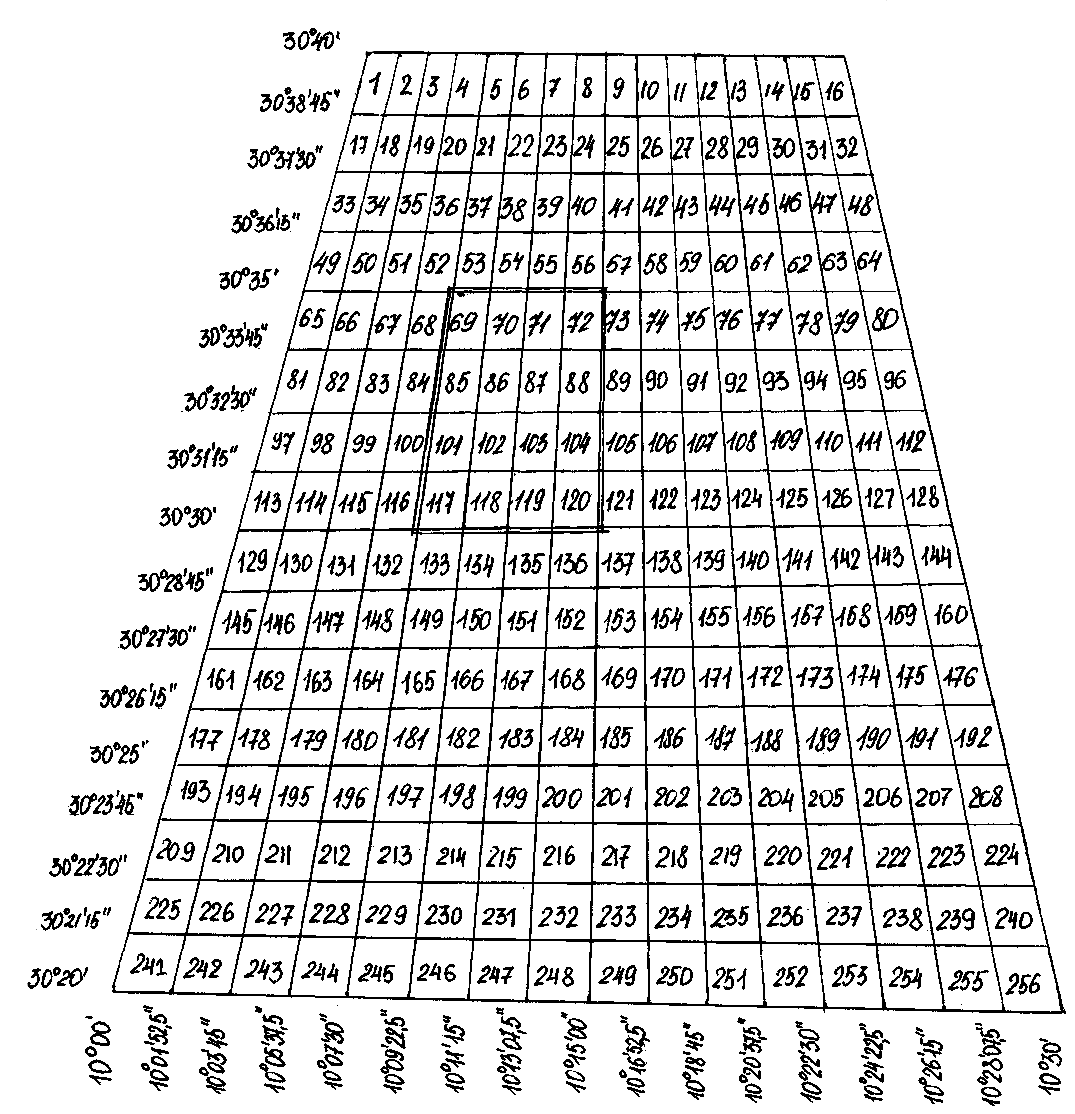

Топографические карты масштаба 1:5000, как было сказано выше, получаются непосредственно из листа стотысячной карты, путем деления его на 256 частей (размерами 1'15"х1'52.5") . При этом, полученные пятитысячные листы нумеруются от 1 до 256 и этот номер в номенклатуре берется в скобки. На рис. № 10 показан фрагмент листа карты масштаба 1:100000 (его северо-западный угол) с покрывающими ее пятитысячными листами. Двойной линией показан лист исходной карты масштаба 1:25000.
рисунок 10
Номер п/п |
Номенклатура |
Координаты углов трапеций |
|||
по долготе |
по широте |
||||
λзап |
λвост |
φюж |
φсев |
||
1 |
Н-32 (69) |
10° 07´ 30´´ |
10° 09´ 22,5´´ |
30° 35´ |
30° 33´45´´ |
2 |
Н-32 (70) |
10° 09´ 22,5´´ |
10° 11´ 15´´ |
30° 35´ |
30° 33´45´´ |
3 |
Н-32 (71) |
10° 11´ 15´´ |
10° 13´ 07,5´´ |
30° 35´ |
30° 33´45´´ |
4 |
Н-32 (72) |
10° 13´ 07,5´´ |
10° 15´ |
30° 35´ |
30° 33´45´´ |
5 |
Н-32 (85) |
10° 07´ 30´´ |
10° 09´ 22,5´´ |
30° 33´45´´ |
30° 32´30´´ |
6 |
Н-32 (86) |
10° 09´ 22,5´´ |
10° 11´ 15´´ |
30° 33´45´´ |
30° 32´30´´ |
7 |
Н-32 (87) |
10° 11´ 15´´ |
10° 13´ 07,5´´ |
30° 33´45´´ |
30° 32´30´´ |
8 |
Н-32 (88) |
10° 13´ 07,5´´ |
10° 15´ |
30° 33´45´´ |
30° 32´30´´ |
9 |
Н-32 (101) |
10° 07´ 30´´ |
10° 09´ 22,5´´ |
30° 32´30´´ |
30° 31´15´´ |
10 |
Н-32 (102) |
10° 09´ 22,5´´ |
10° 11´ 15´´ |
30° 32´30´´ |
30° 31´15´´ |
11 |
Н-32 (103) |
10° 11´ 15´´ |
10° 13´ 07,5´´ |
30° 32´30´´ |
30° 31´15´´ |
12 |
Н-32 (104) |
10° 13´ 07,5´´ |
10° 15´ |
30° 32´30´´ |
30° 31´15´´ |
13 |
Н-32 (117) |
10° 07´ 30´´ |
10° 09´ 22,5´´ |
30° 31´15´´ |
30° 30´ |
14 |
Н-32 (118) |
10° 09´ 22,5´´ |
10° 11´ 15´´ |
30° 31´15´´ |
30° 30´ |
15 |
Н-32 (119) |
10° 11´ 15´´ |
10° 13´ 07,5´´ |
30° 31´15´´ |
30° 30´ |
16 |
Н-32 (120) |
10° 13´ 07,5´´ |
10° 15´ |
30° 31´15´´ |
30° 30´ |
