Вихідні дані до практичних занять для перевiрки мiцностi вала на згин I кручення (складний опiр)
Виконуються згідно з даними, що отримані у попередніх розрахунках.
Контрольні питання
У чому полягає перевірка міцності вала на згин і кручення?
Запишіть формулу для визначення діаметру вала при розрахунку за складним опором.
Коефіцієнт асиметрії, формула, визначення.
Який переріз вважається небезпечним?
Формула для визначення сумарного згинального моменту.
11. Перевірка вала на витривалість [1, с.421], [2, с.169]
Перевірка виконується після попереднього оформлення ескізу вала. Перевіряють найбільш небезпечні перерізи, в яких наявні концентрації напружень. Визначимо коефіцієнти запасу міцності s для небезпечних перерізів вала редуктора. Матеріал вала – сталь 40X, нормалізована.
Таблиця 11.1 – Механічні характеристики деяких марок сталей
Марка сталі |
Твердість за Брінелем НВ |
Механічні характеристики, МПа |
|
|
||||
в |
-1 |
-1 |
[-1] |
[0] |
||||
45 |
200 |
560 |
250 |
150 |
55 |
95 |
0,1 |
0,05 |
40X |
200 |
1000 |
450 |
250 |
65 |
110 |
0,15 |
0,1 |
- тимчасовий опір розриву в = 1000 МПа;
- границя витривалості при симетричному циклі -1= 450 МПа; -1 = 250 МПа;
- коефіцієнти чутливості матеріалу до асиметрії циклу напружень відповідно при згині та крученні = 0,15; = 0,1.
Перевіряють найбільш небезпечні перерiзи, в яких наявні концентрації напружень. Розрахунок на втомну міцність у більшості випадків виконують у вигляді перевірки коефiцiєнтiв запасу міцності в певних перерiзах вала за умовою s > [s] = 1,5...2,0.
Сумарний згинаючий момент в небезпечному перерізі дорівнює:
М зг I-I = 562Hм, обертовий момент, що передає вал Тоб = 760Hм. Вал працює у нереверсивному режимі.
Концентрація напружень зумовлена шпонковим валом і посадкою з натягом маточини на вал.

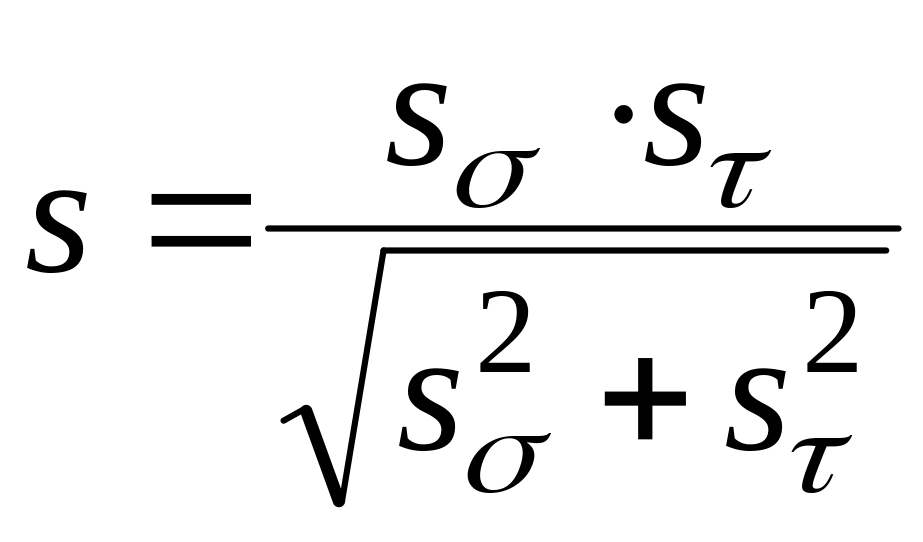

Розрахунковий коефіцієнт запасу міцності визначають у загальному випадку за формулою:
,

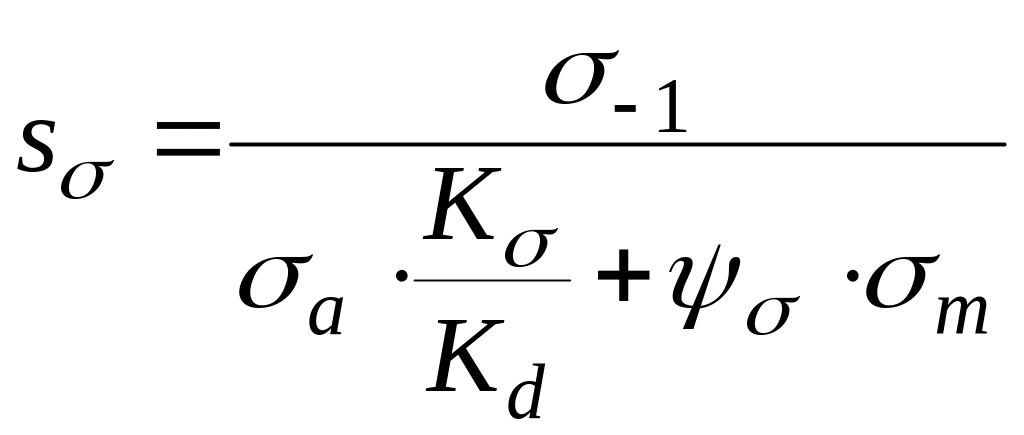

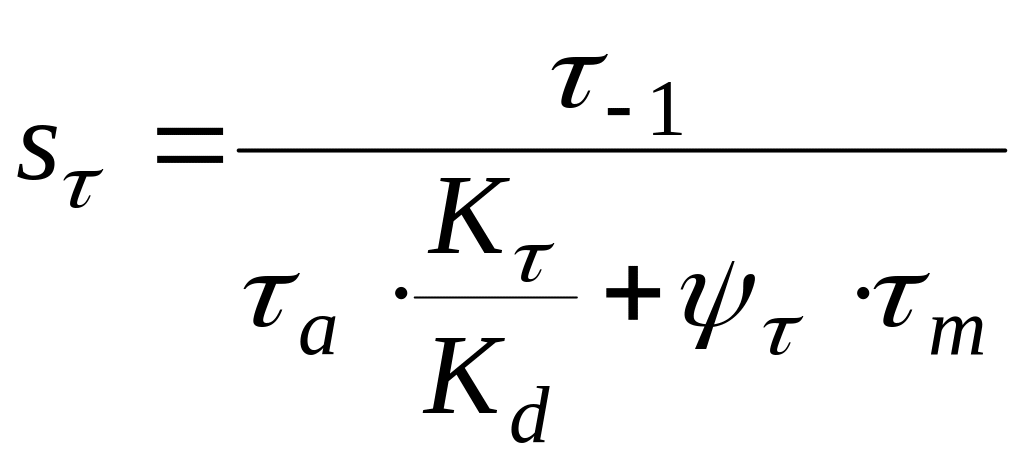

де , – коефiцiєнти запасу міцності за нормальними i дотичними напруженнями відповідно (без урахування поверхневого зміцнення):
, ,
де – , – границі витривалості матеріалу валів при симетричному циклі згину i кручення = 450 МПа; = 250 МПа;
, – коефіцієнти концентрації напружень.
Коефіцієнти концентрації напружень i вибирають залежно від механічних характеристик матеріалу вала та форми концентратора напружень. Якщо у перерізі вала є кілька концентраторів напружень, то для розрахунків беруть той, для якого i бiльшi (див. табл. 11.2)
Таблиця 11.2 – Коефіцієнти , для валів зі шпонковими пазами
, МПа |
Паз, виконаний пальцевою фрезою, |
Паз, виконаний дисковою фрезою, |
|
500 |
1,6 |
1,4 |
1,4 |
700 |
1,9 |
1,55 |
1,7 |
900 |
2,15 |
1,7 |
2,05 |
1200 |
2,5 |
1,9 |
2,4 |
Таблиця 11.3 – Коефіцієнти концентрації напружень i
