14. Технология и организация перекладки стен.

Если трещины сквозные, их много и их заделка не восстановит несущей способности стены, ведут перекладку отдельных частей стены.

Перекладку ведут в 3 вариантах:

1.При капитальном ремонте с полной заменой перекрытия.

2.Перекладка несущих стен с сохранением опирающихся на них перекрытий.

3.Перекладка участков стен с сохранением вышележащей кладки.

1.Новую кирпичную кладку ведут с применением системы перевязки, принятой в сохраняемых участках стен.

2 и 3.Для восприятия нагрузок от перекрытия и вышележащей кладки, под ними укладывают разгрузочные балки с обеих сторон стены. Их укладывают в борозды под тычковым рядом. Сначала делают одну борозду, укладывают в нее балку и заделывают, а через 3 суток с другой стороны стены. Длина балки больше на 50 см длины перекладываемого участка. Разгрузочные балки м.б. оставлены в кладке, для чего их оборачивают проволокой или металлической сеткой. Во 2 варианте дополнительно устраивают многоярусные временные крепления или опоры для передачи нагрузки.

Разборка участков без разгрузки допускается отдельными захватками длиной не более 1,5 м, с последующим выполнением на захватке новой кладки.

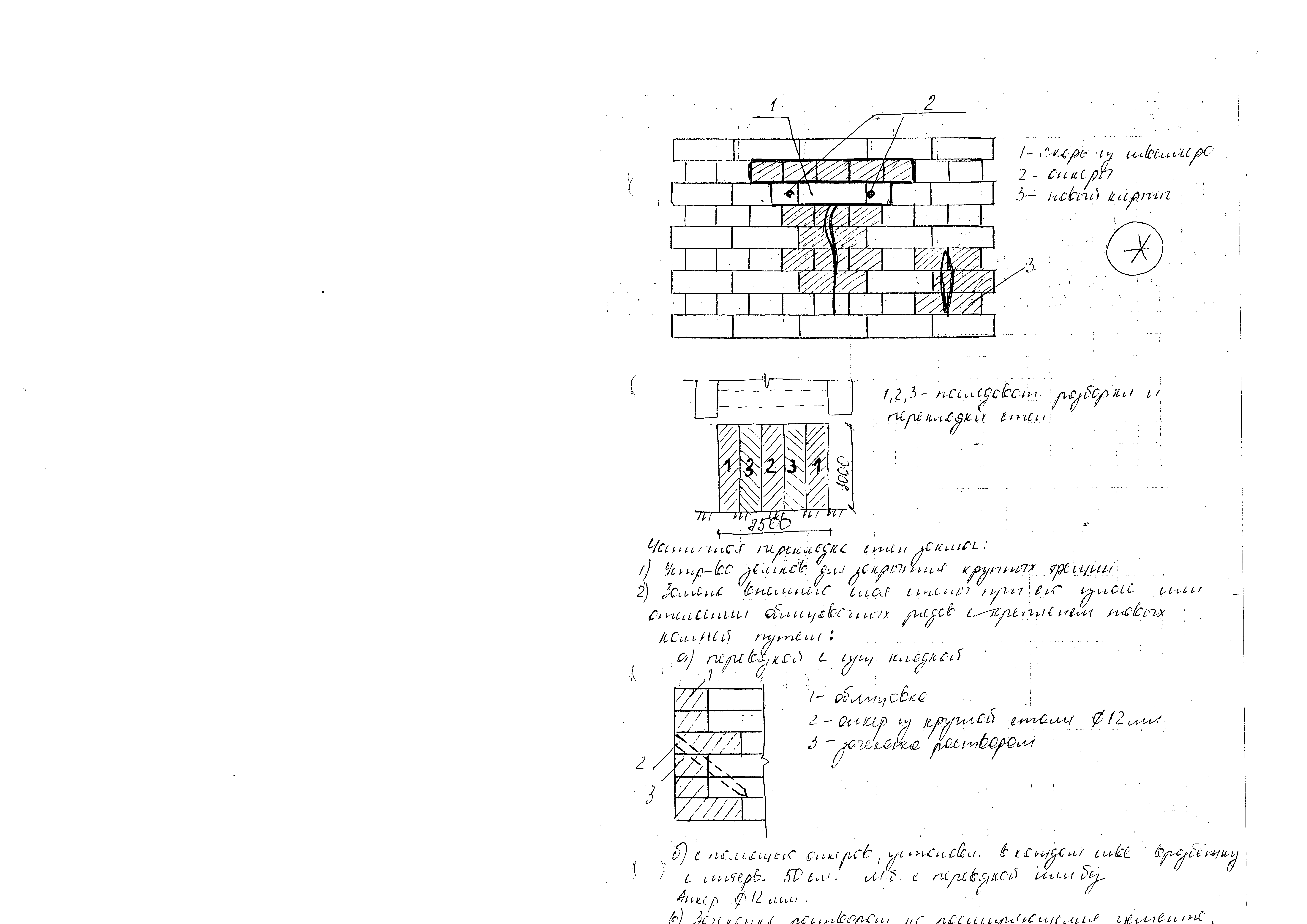

1 -якорь из швеллера; 2-анкеры; 3-новый кирпич.

1,2,3-последовательность разборки и перекладки стен.

Частичная перекладка стен заключается:

1.Устройство замков для закрытия крупных трещин

2.Замена внешнего слоя стены при его износе или отслоении облицовочных рядов, с креплением новых камней путем:

а)Перевязкой с существующей кладкой.

б)С помощью анкеров, установленных в каждом шве вразбежку с интервалом 50 см. М.б. с перевязкой или без. Анкер d=12мм.

1 -облицовка, 2-анкер из круглой стали d=12мм, 3-зачеканка раствором.

в)Зачеканка раствором на расширяющемся цементе.

При возникновении в стенах осадочных трещин, нужно установить причину повреждения и при необходимости усилить фундамент или основание.

15. Способы усиления кирпичных стен.

1.При общем восстановлении жесткости стенового остова установкой напряженных поясов или тяжей из круглой арматурной стали. Пояса в плане должны образовывать замкнутые контуры возможно близкие к квадрату. Длина стороны 15-18 м. Натяжение в поясе контролируется динамическим ключом.

1-Стягивающие стержни из стали d=28-40мм. Устанавливают в уровне перекрытия.

2-Натяжные устройства с левой и правой резьбой (муфта) d=35-50мм

3- Уголок 12 или 15 равнополочный длиной 1-1,5 м. К уголкам приворачиваются тяжи.

4-2 взаимно перпендикулярных отверстия для рычага.

5-Костыли с шагом 700мм.

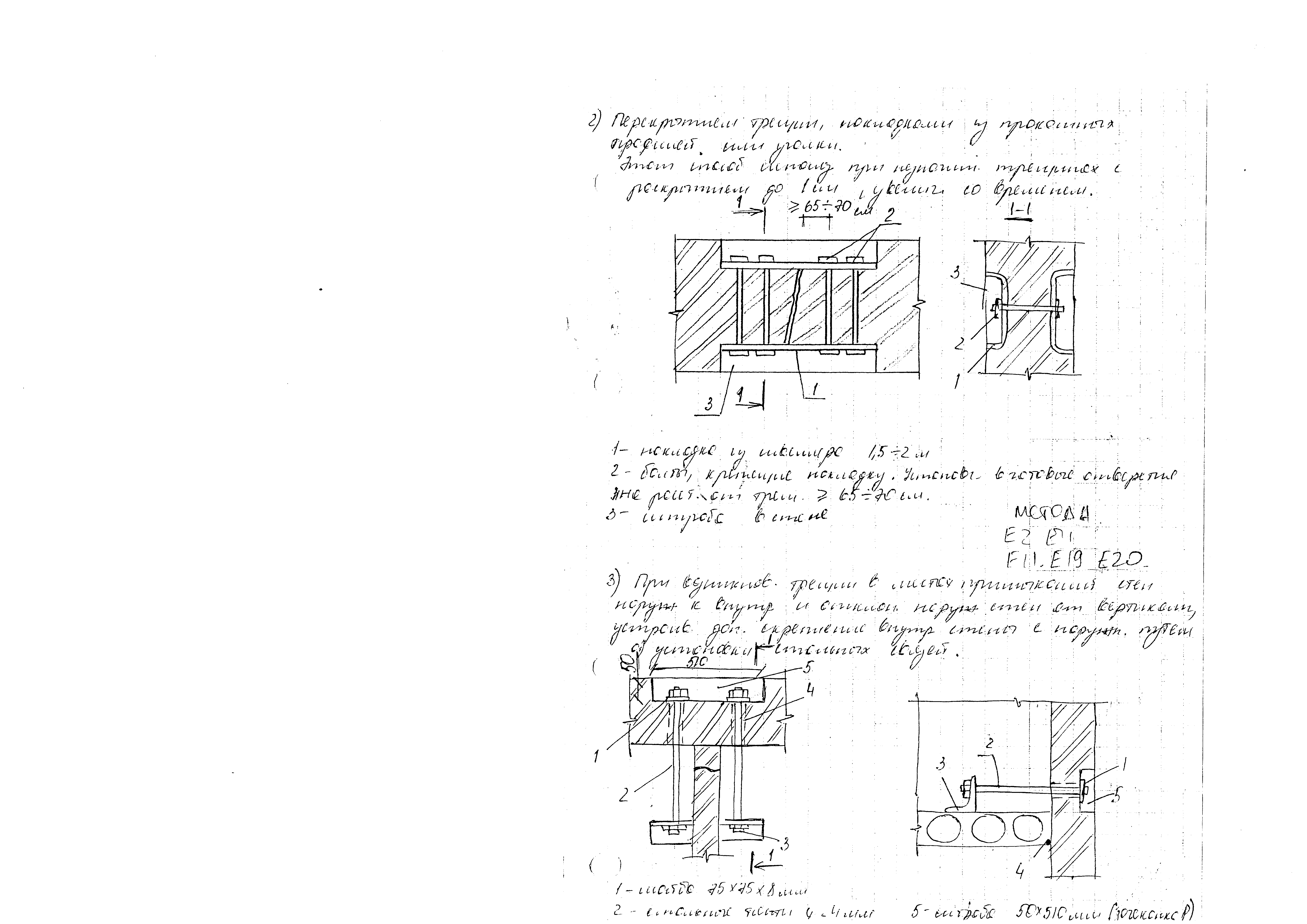

2 .Перекрытие трещин накладками из прокатных профилей или уголки. Этот способ используют при незначительных трещинах с раскрытием до 1 см, увеличивающихся со временем.

1-накладка из швеллера 1,5-2 м.

2-болты,крепящие накладку. Устанавливаю в готовые отверстия на расстоянии от трещины более 65-70 см.

3-штроба в стене.

3.При возникновении трещин в местах примыканий стен наружных к внутренним и отклонение наружных стен от вертикали, устраивают дополнительное скрепление внутренней стены с наружной путем:

а)Установкой стальных связей.

1-шайба75х75х8 мм; 2-стальные тяжи d=24 мм; 3-уголок 75х75; 4-отверстие d=30 мм; 5-штроба 50х510 мм (зачеканка раствором).

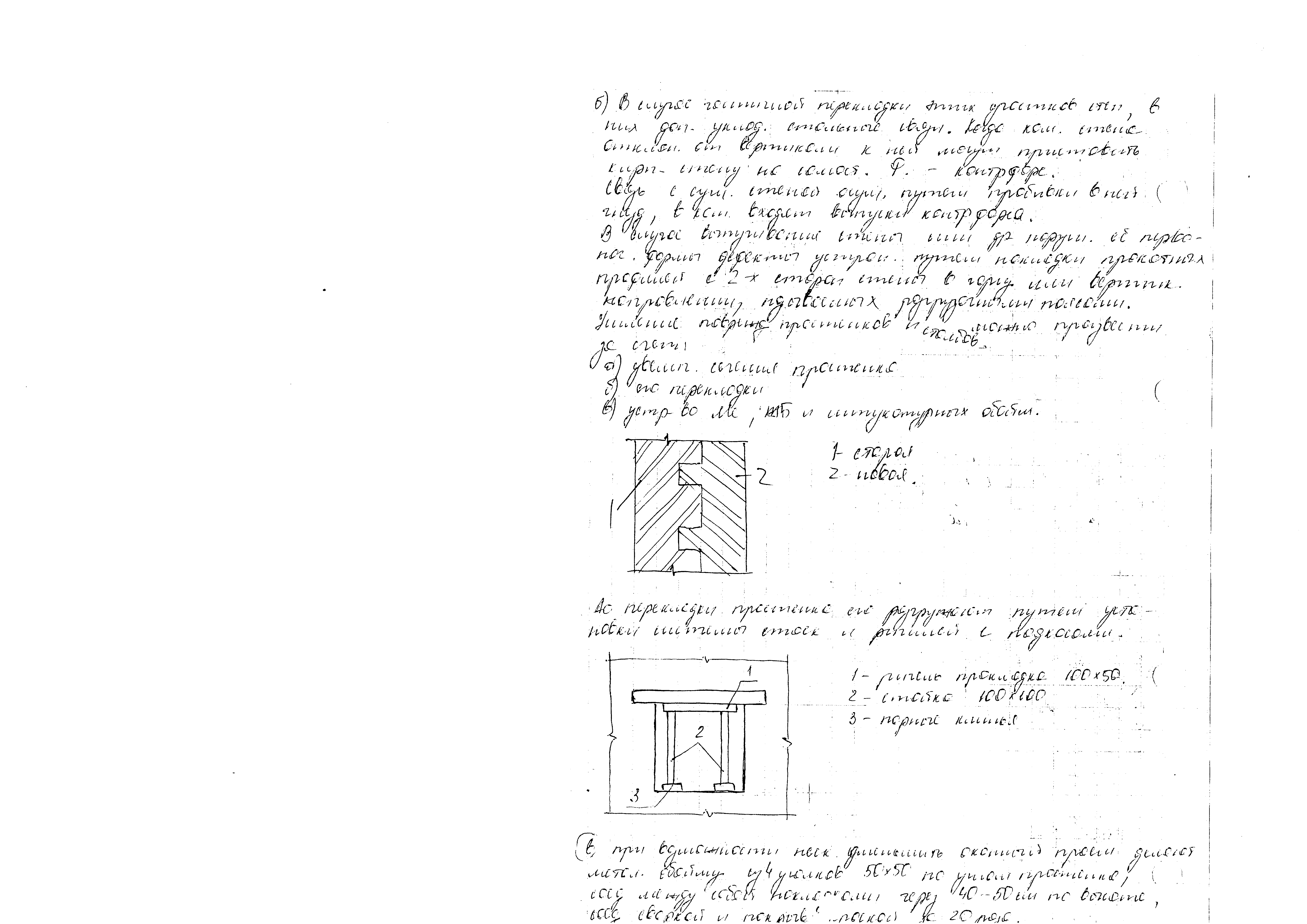

б)В случае частичной перекладки этих участков стен, в них дополнительно укладывают стальные связи. Когда стена отклоняется от вертикали к ней могут приставить кирпичную стену на самостоятельном фундаменте – контрфорс. Связь с существующей стеной осуществляется путем пробивки в ней гнезд, в которые входят выпуски контрфорса. В случае выпучивания стены или других нарушений ее первоначальной формы, дефекты устраняются путем накладки прокатных профилей с 2-х сторон стены в гориз или вертик направлении, называемых разгрузочными поясами.

16. Усиление поврежденных простенков и столбов

можно произвести за счет:

- увеличения сечения простенка

- его перекладки

- устройством металлической, ЖБ или штукатурной обоем.

1 -старая, 2-новая.

До перекладки простенка его разгружают путем установки системы стоек и ригелей с подкосами.

1-ригель прокладка 100х50 мм, 2-стойка 100х100 мм, 3-опорн. клин.

в)При возможности несколько уменьшить оконный проем делают металлич обойму из 4 уголков 50х50 мм по углам простенка, соединяют между собой накладками через 40-50 см по высоте, соед сваркой и покрывают краской за 2 раза.

ЖБ обоймы выполняют из монолитного ЖБ толщиной 10-15 см.

Ш тукатурные обоймы образуются путем оштукатуривания столба или простенка по сетке с обоих сторон.

При небольших размерах простенков и необходимости значительно увеличить нагрузку на них, в простенке устанавливают ЖБ сердечник, армированный каркасами или металлич профилями.
