3. Средства измер-й: виды, назнач-я, структ-е схемы (прямого действия и компенсационные).

Средства измер-й классифиц-т по виду, пр-пу действия и метрологическому назначению. Различают следующие виды СИ:

Мера – СИ, предназначенное для воспроизведения физической величины заданного размера.

Измерит-й прибор – СИ, предн-ное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем.

Измерит-й преобр-ль – СИ, предн-ное для выработки сигнала измерит-й инф-ции в форме, удобной для передачи, даль-нейшего преобр-я, обработки и (или) хранения, но не поддаю-щейся непоср-му восприятию набл-лем. Измерит-й преобр-ль, на который действует измеряемая в-на, называется первичным.

Измерит-я установка – сов-сть функц-но объединенных СИ и вспом-ных устр-в, предн-ных для выработки сигналов измерит-й инф-ции в форме, удобной для непоср-го восприятия набл-лем, и расп-х в одном месте. Измерит-е установки обычно исп-тся в научных исслед-ях, при контроле кач-ва и в метролог-х службах для определения метрологических свойств СИ.

Измерит-я система – сов-сть СИ и вспом-ных устройств, соед-ных м/д собой каналами связи, предн-ных для выработки сигнала измерит-й инф-ции в форме, удобной для автоматич-й обработки, передачи и (или) исп-ния в автом-х системах упр-ния.

В зав-сти от пр-па действия разл-т: термоэл-ский термо-метр, деформац-й манометр, электромагнитный расходомер.

По метрологическому назначению различают:

Рабочее СИ – СИ, применяемое для измерений, не связанных с передачей размера единиц.

Образцовое СИ – СИ (мера, изм-й прибор, измер-й преоб-ль), служащее для поверки по нему др-х (как раб-х, так и образц-х меньшей точ-сти) СИ-й и утвержд-е в кач-ве образцового.

В зав-сти от м-да преобр-ния сигнала измерит-й инф-ции различают СИ прямого и компенсационного преобразования.

В СИ прямого преобразования сигнал передается в одном напр-и – с входа на вых. Отличит-й особен-ю компенсационных приборов является наличие ООС.

Структ-е схемы измерит-х уст-в. Для удобства анализа разл-х соед-й СИ м/д собой и со ср-ми автом-го упр-ния любое измерит-е уст-во принято рассм-ть как некот-й преобразователь, служащий для преобразования входного сигнала X в выходной Y.

Среди вх-х и вых-х сигналов разл-т информатив-е и неинформ-е. СИ сост-т из некот-го числа эл-нтов (составных частей), предн-ных для выполнения определенных функций:

• преобр-е поступ-го сигнала по форме или виду энергии,

• успокоение колебаний,

• защита от помехонесущих полей,

• коммутация цепей,

• представление информации и т.п.

Основные составные части измерительных устройств:

преобразовательный элемент – эл-нт СИ, в котором происходит одно из ряда послед-ных преобразований величины;

чувствительный элемент – 1ый в измерит-й цепи преоб-раз-й эл-нт, наход-ся под непоср-ным возд-ем измеряемой в-ны;

измерительный механизм – часть конструкции СИ, сост-я из эл-нтов, взаимод-е кот-х вызывает их взаимное перемещение;

отсчетное устройство – часть конструкции СИ, предн-ная для отсчитывания значений измеряемой величины;

регистрирующее устройство – часть регистрирующего измерит-го прибора, предн-ная для регистрации показаний. Регистрация м. произв-ся путем записи на бумажный носитель или в энергонезависимую память прибора.

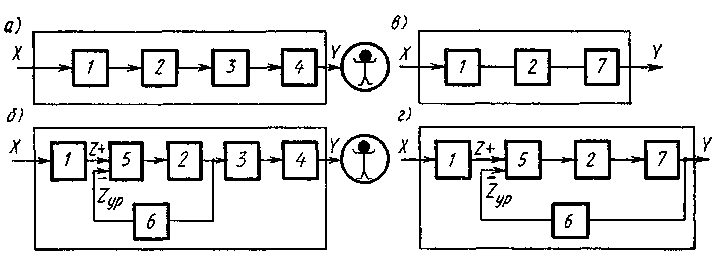

1 – ЧЭ, 2 – промежуточный преобразов-й элемент, который обычно либо усилив-т пос-тупающий сигнал, либо преобр-т его по форме, 3 – измер-й ме-ханизм, 4 – отсчетное уст-во, 7 – оконечный преобразовательный элемент

Отличительной особенностью СИ уравновешивающего преобразования является наличие ООС. Здесь сигнал Z, возникающий на выходе ЧЭ, поступает на преобразовательный элемент 5, который способен осуществлять сравнение двух в-н (элемент сравнения, компарирующий элемент), поступающих на его вход. Кроме величины Z на выход элемента 5 подается с противоположным знаком величина Zyp (уравновешивающий сигнал), которая формируется на выходе обратного преобразовательного элемента 6.

Различают приборы со статической и астатической компенсацией.
