- •1. Методы измерений: классиф-я (непосред-й оценки, срвнения с мерой, дифференциал-й, нулевой).
- •2. Погреш-сти измер-й: авсолют-я, относ-я, систематич-я, случайная. Способы устранения.
- •3. Средства измер-й: виды, назнач-я, структ-е схемы (прямого действия и компенсационные).
- •4. Метрол-е х-ки систем измерения: погр-сть, вх-й (вых-й) импеданс, чувств-сть, статические и динам-е х-ки.
- •5. Погрешность средств измер-й: класс точности, размах, вариация, аддитив-я, мультипликативная.
- •6. Гсп: принципы построения.
- •7. Пип: назнач-е, классификация. Резистивные, индукт-е и емкостные пип. Пр-п действия, х-ки.
- •8. Мостовые измерит-е схемы (уравновеш-е, неуравновеш-е и частотнозависимые).
- •9. Компенс-е измер-е схемы: пр-п дейтсвия, х-ки.
- •10. Электр-е (ксп, ксм, ксд, ксу) и пневм-е (пв) втор.Приборы. Приборы со статич-й и астат-й компенс-й.
- •11. Деформ-е манометры (мембранные, сильфонные, Бурдона). Установка си давления и защита от агрес-х сред.
- •12. Термометры расш-я: жидкостные, дилатометр-е, биметраллич-е.
- •13. Термоэл-е преобр-ли. Принцип действия. Поправка на t-ру холодных спаев, способы включ-я, мат-лы сопротивл-я (тс). Пр-п действия, х-ки.
- •14. Измер-е t-ры с пом-ю термопреобр-лей сопротивления (тс).
- •15. Вторичные приборы, раб-щие с тс: мосты и логометры. Пирометры. Цветовые и радиац-е пирометры
- •16. Пирометрия. Теория. Разновид-сти пирометров. Оптич-е пирометры. Цветовые и радиац-е пирометры.
- •17. Методы измер-я уровня. Поплавковые, буйковые, гидростатич-е, емкостные.
- •18. Акустич-е, радиац-е, весовые уровнемеры.
- •19. Измер-я расхода ж-стей и газов. Требов-я, классиф-я. Расходомеры переменного перепада.
- •20. Расходомеры обтекания. Ротаметры.
- •21. Тахометрич-е расходомеры. Турбинные, шариковые, камерные расходомеры и счетчики. Акустич-е и электромагн-е расходомеры. Пр-п дйствия, х-ки.
- •22. Непрерыв-е методы измер-я плотности ж-стей (весовой, поплавковый, гидростатич-й, вибрац-й).
- •23. Измерение плотности газов.
- •24. Измер-е вязкости: м-ды, ист-ки погр-стей. Капиллярный вискозиметр. Вискозиметр с падающим телом.
- •25. Измер-е влаж-сти. Виды связи влаги с в-вом. Психрометр-й м-д.
- •27. Измер-е влаж-сти твердых и сыпучих мат-в. Особен-сти м-дов. Прямые м-ды. Косвен-е м-ды опр-я влаж-сти тв-х в-в (кондуктометр-й, физ-е м-ды свч, ик).
- •28. Термокондуктом-е и магн-е газоанал-ры.
- •29. Потенциометр-й м-д измер-я конц-ции. Констукции электродов.
- •30. Передача ифн-и на расст-е. Модуляция. Виды. Пневм-е сист и эл-е сист передачи инф-ции (с частотным сигналом, дифференциально-трансф-е, сельсинные).
1. Методы измерений: классиф-я (непосред-й оценки, срвнения с мерой, дифференциал-й, нулевой).
Измер-е – нахожд-е знач-я физ-й вел-ны опытным путем с пом-ю спец-х технич-х средств. Измер-я обычно осущ-ся на естеств-х или созд-х чел-ком об-ктах, кот-е наз-т об-ами измер-й.
Метод измер-й – сов-сть приемов исп-ния пр-пов и средств измер-й. Измер-я делят на: статич-е, при которых измеряемая в-на ост-ся пост-й во времени в процессе измерения, и динамич-е, при кот-х измеряемая в-на изменяется в процессе измер-я.
По точности результата измерения делят на:
Измер-я максимально возм-й точ-сти, достижимой при совр-м уровне техники. Это измер-я, св-ные с созданием и воспроизв-нием эталонов, а также измерения универс-х физических констант.
контрольно - поверочные измер-я, погреш-сти которых не должны превышать заданного знач-я. Такие измер-я осущ-ся в основном гос-ными и ведомственными метрологич-ми службами.
технические измерения, в которых погрешность рез-та опр-ся х-ками средств измерений. Являются наиболее распространенными и выполняются во всех отраслях хозяйства и науки.
По числу наблюдений различают измерения с однократным наблюдением и измерения с многократными наблюдениями.
По способу получ-я рез-та измерения делят на прямые и косвенные. Прямыми наз-т измер-я, при которых искомое знач-е в-ны находят непоср-но из опытных данных. Напр., измер-е дли-ны линейкой, m с пом-ю весов, t-ры стеклянным термометром…
Косвенными наз-т измер-я, при кот-х искомое знач-е в-ны находят на основ-и известной зав-сти м/д этой в-ной и в-нами, подвергаемыми прямым измер-м.
где Х1 , Х2, ..., ХN – измер-е в-ны - аргументы.
Напр., измер-я плотности однор-го тела по его массе и объему, эл-ского сопр-ния по падению напряжения и силе тока и т. д.

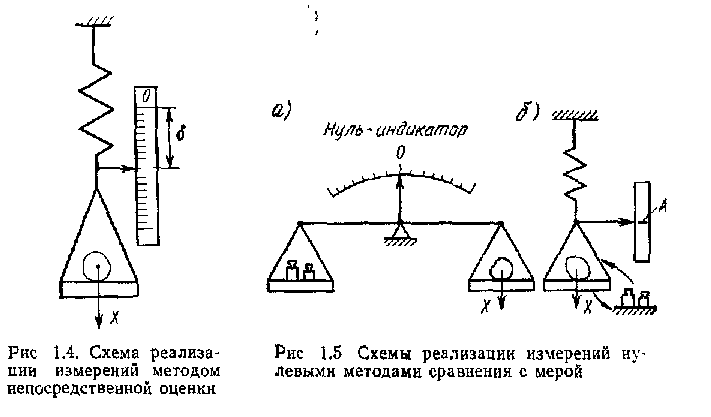

Метод непосредств-й оценки – м-д измер-й, в кот-м значение в-ны опр-т непоср-но по отсчетному устр-ву измерит-го прибора прямого действия ( – измерит-й прибор, в кот-м сигнал измерит-й инф-и передается в 1м напр-и, а именно с входа на выход).
М-д х-тся тем, что опер-ру, не треб-ся каких-либо вычислений, кроме умножения показ-й прибора на некот-ю пост-ю, соотв-щую данному прибору. Напр., измерение температуры жидкостным термометром, взвешивание груза на пружинных весах.
Процесс измерения хар-тся быстротой, но точность измер-я обычно оказ-ся невысокой из-за сущ-ного возд-я влияющих в-н.
Метод сравн-я с мерой – м-д измер-й, в кот-м измеряемую в-ну сравн-т с вел-ной, воспроизводимой мерой. (Мера – СИ, предназн-е для воспроизведения физической величины заданного размера)
М-ды сравнения с мерой подразд-т на нулевой и дифференц-й.
Нулевой метод – это метод сравн-я с мерой, в кот-м рез-ющий эффект воздействия в-н на элемент сравнения доводят до нуля.
Дифференц-й метод – это метод сравн-я с мерой, в кот-м на эл-нт равнения возд-ет разность между измеряемой величиной и известной, воспроизводимой мерой.
Как в нулевом, так и в дифференциальном методе могут быть выделены методы противопоставления, замещения.
М етод противопоставления – метод сравнения с мерой, в котором измеряемая величина и величина, воспроизводимая мерой, одновременно воздействуют на элемент сравнения.
Метод замещения – метод сравн-я с мерой, в кот-м измеряемую в-ну замещают известной в-ной, воспроизводимой мерой, т.е. эти в-ны действуют по очереди.
Методы сравн-я с мерой хар-ся более высокой точ-стью, однако их недостатком явл-ся необх-сть иметь большое число мер разл-х знач-й.
Разновид-ю рассм-го метода явл-ся компенсационный метод измерений, применяемый в тех случаях, когда важно измерить физ-ю в-ну, не нарушая процесса, в кот-м она наблюдается. При подключ-и измерит-го устр-ва, реализующего компенсац-й м-д, к объекту измерения на этом устройстве создается действие, направленное навстречу действию, создаваемому изучаемым явлениям. При этом создаваемое в измерительном устройстве явление изменяется до тех пор, пока не будет достигнута полная компенсация действия изучаемого явления на измерительное устройство.
