14. Измер-е t-ры с пом-ю термопреобр-лей сопротивления (тс).
Для опр-ния R-ния необх-мо опр-ть ток протекающий ч/з него и падение напряжения на нем. Ток, протекает ч/з термосопротивле-ние не должен вызывать саморазогрева (I=300 мкА-1мА).
Т
ермометры
сопротивления подключаются по 2-, 3- и
4-проводной схемам.
На
рис 1 2хпроводная
схема, Rt
– тер-морезистор. Если обеспечить
пост-во протек-го ч/з термосопр-ние тока,
то повед-е напряж-я на нем будет однозначно
зав-ть от t-ры.
2хпроводная схема включения исп-ся,
когда суммарное сопр-ние проводов не
превышает 100 Ом. В противном случае
необх-мо учит-ть падение напряж-я на
соединит-х проводах. 4хпроводная
схема рис 2 компенсирует влияние соед-ных
проводов. Клеммы 1, 4 подключ-ся к ист-ку
тока, а 2, 3 к вольтметру с высоким вх-м
R.
Очень часто исп-т мостовые
схемы
рис 3. Усл-м равновесия явл-ся рав-во
сопротивлений противополож-ных пkечей:
R1*Rt=R2*Rp=R2*Rp*x/L,
где L
– длина всего реохорда, x—расстояние
до ползунка. Совместив подвижный контакт
реохорда со стрелкой шкалы, получим
зав-сть x
от измен-я T.
На показания будет влиять сопр-ние
линии:
R1*(Rt+2*Rл)=R2*Rp.
Чтобы компенс-ть влияние T на соединит-е провода, исп-т 3хпроводную схему подключ-я рис 4.
R1*(Rt+Rл)=R2*(Rp+Rл).
Если R1=R2, то Rл не влияет на показания. R1 и R2 изготавливают из манганина или константана (сплав, сопротивление которого не зависит от Т). Недостатки схемы: наличие подводного контакта, Uп (переходное) может достигать десятков долей Ома и выше.
Ч
тобы
ум-ть погрешность от Uп
реохорда, его включают по следующей
схеме рис 5. Переходное сопротивление
оказывается вкл в смежные плечи моста
и его изменение не нарушает равновесия
моста. Однако в этом случае не удается
добиться полной компенсации влияния
температуры окружающей среды.
15. Вторичные приборы, раб-щие с тс: мосты и логометры. Пирометры. Цветовые и радиац-е пирометры
Н
еуравновешенные
мосты.
Uвых
= Uп*((R1/Rt)-(R2/R3))/
/(1+(R1/R3)*(1+(R2/R3)).
Сопротивление Rt
может включаться в 1, 2, 4 плеча, чувств-сть
ув-ся соответственно в 2 и 4 раза.

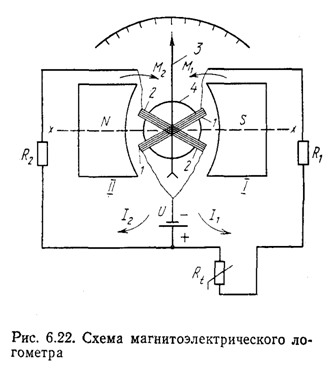

Л
огометр
со скрещенными рамками (рис. 6.22) состоит
из 2х жестко закрепл-х между собой рамок
1
и 2, изгот-х
из медных изолир-х проволок сопротивлением
r1
и
r2.
На
общей оси рамок насажена стрелка прибора
3.
В
кольцевом воздушном зазоре между
цилиндрическим сердечником из мягкой
стали 4
и
полюсными наконеч-никами вращаются
активные стороны рамки. При изменении
сопротивления Rt
ув-ся
ток I1
что приведет к ув-нию м-нта М1
кот-й
начнет поворач-ть подвижную систему
против движения часовой стрелки. При
этом окажется, что активные стороны
рамки 1
будут перемещаться из поля большей
магнитной напряж-сти в поля с меньшей
напряж-стью. Активные же стороны рамки
2,
наоборот,
из поля с меньшей магнитной напряж-стью
в поле с большей напряж-стью. В процессе
этого перемещ-я момент M1
будет
ум-ся, а М2
расти
вследствие ум-ния B1
и
роста B2.
При некотором угле поворота подвижной
системы φ наступит состояние равновесия.
Цветовые
пирометры
предн-ны для опр-ния цвет-й t-ры
путем измер-я отнош-я спектр-х энерг-х
яркостей, соотв-щих 2м длинам волн.
Из
ур-ния следует, что обратное знач-е
цветовой t-ры
измеряемого объекта прямо пропорц-но
логарифму отнош-я
/
.
Сущ-т неск-ко модификаций двух- и одноканальных цветовых пирометров. В двухкан-х пирометрах измерит-е сигналы, соотв-щие каждой длине волны излуч-я, передаются одновр-но по двум независимым каналам, и из соотн-я в-н данных сигналов опр-ся мгновенная цветовая t-ра объекта. В пирометрах с однокан-й схемой измер-я 2 разл-х монохрометрич-х потока с пом-ю оптич-го коммутатора поочередно подаются на один фотоэл-ский приемник. Двухкан-е пирометры исп-я в основном в лабораторной практике, когда требуется изм-ть t-ру с бол-й скоростью. Однокан-е пирометры нашли широкое применение благодаря большой стаб-сти их работы.
Цв-й
t-рой
Тц
реал-го тела,
имеющего
истинную t-ру
Т,
наз-ся
такая t-ра
черного тела, при кот-й отнош-е его
спектр-х энергетич-х яркостей
/
при длинах волн l1
и l2
равно отнош-ю спектр-х энерг-х яркостей
реал-го тела
/
при
тех же длинах волн.
Р
адиац-е
пирометры —
это приборы, восприн-щие излучение от
объекта во всем спектр-м диапазоне.
Пирометр явл-ся радиац-м, если в нем
исп-ся не менее 90% излуч-я от объекта
измерения. Они им-т самый широкий
диап-н измер-я, он лежит в интервале
50-2000°С и выше. Для радиац-х пирометров
м.б. исп-ны только тепл-е приемники
излуч-я – термоэлектрическ-ие преобр-ли
или термопреобр-ли сопр-ния. Измер-е
t-ры
радиац-ми пирометрами основано на
улавл-и тепл-го излуч-я и концентрир-и
его на термоЧЭ-нте с пом-ью собирательной
линзы (рефракт-е приборы) или вогнутых
зеркал (рефлект-е приборы). На рис
приведена схема радиац-го пирометра
рефракторного типа. Излучение от объекта
1
концентрируется
линзой 2
объектива
через диафрагму 3
на
рабочих концах термобатареи 4,
собранной
из ряда последовательно соединенных
термоэлектрических преобразователей.
Фокусировка телескопа пирометра на
объект измерения производится
окуляром 7. При высокой температуре
объекта для защиты глаза перед окуляром
в поле зрения вводят красное стекло 6.
