61.Сеть маас. Оборудование, топологии.
МААС – модульная адаптивная абонентская сеть, развитие станции С-32, более гибкая по сравнению с сетью на УАМ)
- ТИГР – транзитное индивидуально-групповое распределительное устр-во.
РИСУНОК
- ГАРТ – групповой абон. распределитель трактов. Тот же ТИГР, но распределяет групповую абон. линию (ГАЛ) на 2 или 3 направления.
РИСУНОК
- МРН – магистральный распределитель необслуживаемый???????? (не видно на фотке)
Для построения используется: линейная, кольцевая и древовидная топологии.
Линейная (2-проводная схема):
РИСУНОК
Кольцевая (однокабельная схема):
РИСУНОК
Древовидная:
РИСУНОК
62.Абонентская кабельная сеть (акс).
АКС – промежуточное устройство между конечными абонентами и станционным оборудованием для деления сети на 2 участка: магистральную сеть (СМК) и сеть абонентских кабелей.
РИСУНОК
ТИГР - транзитное индивидуально-групповое распределительное устр-во.
ГАЛ – групповые абон. линии
МАК – модуль абон. концентрации
УАМ – удаленный абонентский мульдекс
ГАРТ - групповой абон. распределитель трактов
Экономичность сети зависит от: 1) соотношения участков кабельной сети 2) от возможности выбора парности кабеля, позволяющей сократить число лишних пар на участках магистральной сети 3) от оптимального выбора структуры как СМК, так и абон. части (древовидная или кольцевая)
Древовидная
РИСУНОК
Недостатки: - на каждом участке по 2 провода
- на каждом узле по 2 муфты
- неудобно организовывать однокабельный вынос
Достоинства: - минимальная суммарная длина пар
Кольцевая
РИСУНОК
Недостаток – больше проводов (у тебя в конспекте нет больше ничего по достоинствам и недостаткам?....)
Надежности схем одинаковые.
Построение абонентской сети.
1) Сеть строится с нуля. Тогда стараются УАМ ставить таким образом, чтобы минимальной была длина абон. линий. От УАМ – кабель 10-20 пар, заканчивается телефонной коробкой (ТК), от нее – проводка.
2) Сеть на основе уже существующей. УАМ стараются поставить близко к распределительному шкафу.
63.Структурная схема ступени аи. Функции мак.
Функции ступени абонентского искания:
- концентрацию нагрузки, поступающей от абонентских установок;
- выбор вида соединения (внутреннее или исходящее внешнее);
- установление внутреннего соединения в пределах одного МАК;
- выбор направления к МТК и подключение вызывающей ЦАЛ к ПЛ при исходящем внешнем соединении;
- выбор направления к УАМ и подключение ПЛ к вызываемой ЦАЛ при входящем соединении.

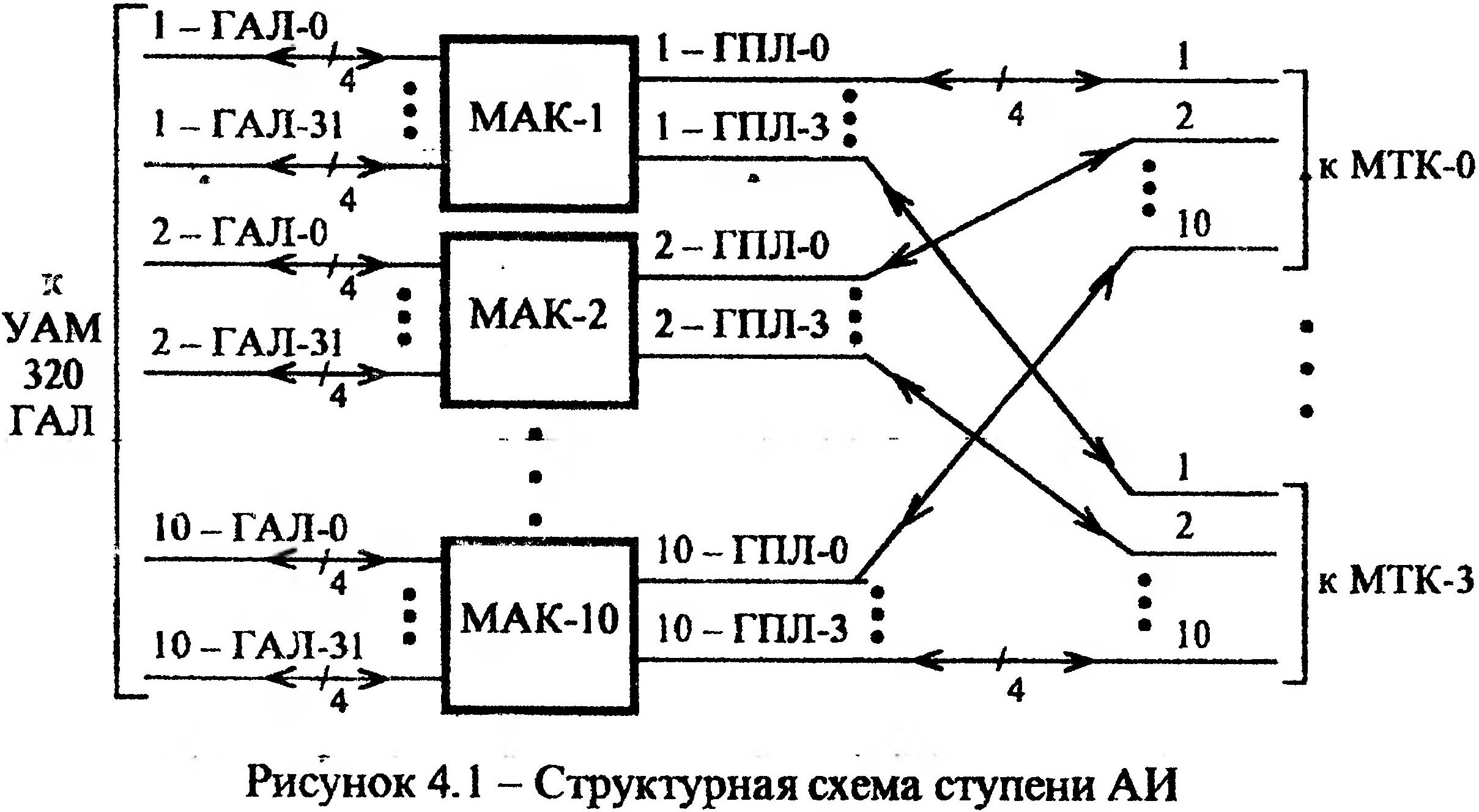

Ступень абонентского искания (АИ) содержит 10 станционных или выносных МАК. На входы каждого МАК включаются 32 четырехпроводные групповые абонентские линии (ГАЛ-0 ... ГАЛ-31) от удаленных абонентских мулъдексов (УАМ). По ГАЛ поступает цифровой поток со скоростью 2048 кбит/с, в котором выделено 64 временных канала. Каналы ВК1...63 отведены для индивидуальных потоков от 63 цифровых абонентских линий (ЦАЛ), а ВКО - для передачи служебных сигналов.
Один МАК позволяет включить 2016 (32x63) ЦАЛ, из них 16 безномерных. Общая емкость ступени АИ достигает 20160 (10x2016) ЦАЛ, из которых 160 безномерные. В выходы МАК включены четыре четырехпроводных групповых промежуточных линий (ГПЛ-0 ... ГПЛ-З) для связи с модулями транзитной коммутации (МТК), в ступень АИ соответственно -40 (4x10) ГПЛ. По ГПЛ поступает цифровой поток со скоростью 2048 кбит/с, в котором выделено 64 ВК. В качестве ПЛ задействуются ВК2... 63, а ВКО и ВК1 - резервные. В один МАК включено 248 (4x62) ПЛ, а в ступень АИ соответственно -- 2480 (10x248) ПЛ. Каждая ГПЛ сопровождается четырехпроводным трактом общего канала сигнализации с полудуплексным режимом работы (ОКС-ПД). Для взаимодействия МАК с модулем технического обслуживания и эксплуатации (МТОЭ) используются два четырехпроводных тракта (основной и резервный) с ОКС-ПД.
Функции модуля абонентской концентрации:
- контролирует активность оконечных абонентских устройств;
- принимает номер вызываемого абонента или код телефонной услуги;
- выдает все необходимые сигналы "взаимодействия как в Сторону УАМ, так и в сторону МТК;
- коммутирует абонентские линии с промежуточными при исходящей и входящей связи и промежуточные линии между собой при замыкании внутристанционного соединения в пределах одного МАК;
- предоставляет абонентам телефонные услуги и ДВО;
- обменивается с оборудованием МТК и МТОЭ управляющими и контрольными сигналами, используя ОКС-ПД;
- контролирует исправность собственного оборудования и оборудования УАМ, результаты контроля выдает в МТОЭ;
- исполняет директивы управления, поступающие стороны МТОЭ;
- осуществляет дистанционное электропитание оборудования абонентской цифровой сети (ЦТА и УАМ) по фантомным цепям ГАЛ.
В составе ЭАТС-ЦА имеются станционный МАК, располагаемый в пределах 100 м от МТК, и вынесенный МАК-В, устанавливаемый на расстоянии до 80...100 км от МТК. Станционный МАК занимает стойку на восемь кассет, в каждой из которых размещается до 30 ТЭЗов одного функционального блока. Вынесенный МАК-В занимает укороченную сдвоенную стойку на 12 кассет, из которых используются только девять. В верхней части стойки МАК установлен блок ввода и сигнализации (БВС), через который по двум фидерам вводится первичное электропитание (- 60 В).
Блоки: - блок дистанционного питания (БДП);
- блок источников вторичного электропитания (БВЭ-4);
- четыре блока абонентских линий (БАЛ);
- блок обслуживающих комплектов (БОК);
- блок управления (БУ).
Коммутационное поле (КП) МАК обеспечивает:
- концентрацию и смешивание абонентской дагрузки при подключении абонентских линий к промежуточным;
- выбор направления к МТК при «сходящей связи и направления к УАМ при входящей связи;
- замыкание внутренних соединений в пределах МАК;
- подключение к ПЛ прямого и обратного направлений генератора (ГСЦ) тональных сигналов (ответ станции, занято и т.д.), а также служебных комплектов для приема набора номера и фиксации состояния абонентских линий;
- выключение и проключение разговорного тракта и формирование групповых промежуточных линий (ГПЛ) для подключения к МТК;
- установление соединений в МАК.
Коммутационное поле МАК строится в пределах четырех БАЛ. Каждый БАЛ содержит восемь коммутаторов (КОМ) и два переключателя сигналов (ПС).
