48 Гидроэлеватор пожарный г-600
Гидроэлеватор пожарный Г-600 (Рисунок 2) предназначен для забора воды из открытых водоисточников, которые находятся ниже уровня насоса до 20 м воды и удалены от пожарного автомобиля на расстоянии до 100м или из открытых источников водоснабжения с заболоченными берегами.

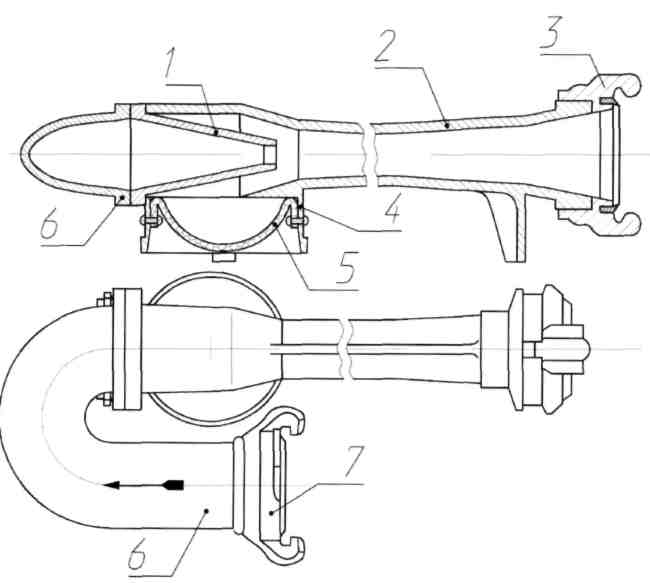

Рисунок 21. Гидроэлеватор пожарный Г-600: 1-сопло: 2 -диффузор (корпус); 3 - головка соединительная муфтовая ГМ-70; 4 - обечайка; 5 - сетка; 6 - приемное колено; 7 – головка муфтовая соединительная ГМ-80.
Гидроэлеватор применяют для удаления из помещений воды, пролитой при тушении пожара, а также для забора горячей воды, которую невозможно забрать другим способом. Техническая характеристика гидроэлеватора представлена в Таблица 1.
Таблица 1. Техническая характеристика гидроэлеватора
Производительность, л/мин, не менее |
600 |
Рабочее давление, МПа (кгс/см ) |
0,2-1,0 (2-10) |
Расход воды при рабочем давлении 0,8 МПа (8 кгс/см2), л/мин |
550 |
Давление за гидроэлеватором при указанной производительности, МПа (кгс/см2) |
0Д7 (1,7) |
Условный проход патрубка, мм: |
|
напорного(входного) |
70 |
выходного |
80 |
Габаритные размеры, мм, не более: |
|
длина |
645 |
ширина |
250 |
высота |
160 |
Масса, кг, не более |
5Д |
Определение необходимого напора в насосе в зависимости от глубины забора воды и величины расхода эжектируемой воды производится по графику, приведенному на Рисунок 3, из которого видно, что гидроэлеватор Г-600 способен обеспечить подачу воды от 4 до 10 л/с.

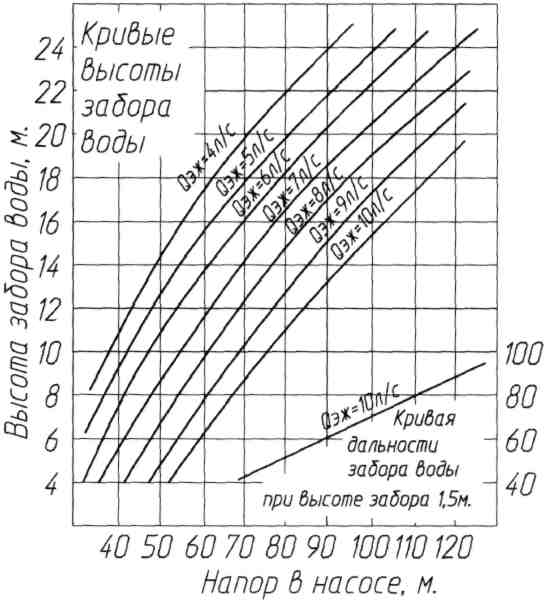

Рисунок 22. Зависимость подачи гидроэлеватора Г-600 от высоты забора воды и напора в насосе
Гидроэлеватор Г-600 рассчитан на совместную работу с автоцистерной. Наиболее распространенная схема подключения гидроэлеватора к автоцистерне, при заборе воды из источника водоснабжения с использованием всасывающего рукава, показана на. Существует ряд вариантов схем подключения гидроэлеватора, но эта наиболее проста и надежна. Недостатком такой схемы является невысокая производительность. На конец линии, которая опускается в цистерну, для предотвращения залома напорной рукавной линии, ставят напорно-всасывающий рукав. Некоторые источники рекомендуют снижать сопротивление на входе в насос при работе гидроэлеваторной схемы установкой всасывающего рукава из цистерны в насос. Такая схема изображена на Рисунок 5.
Рисунок 23. Схема подключения гидроэлеватора Г-600 к автоцистерне: 1-пожарный насос: 2, 8 -задвижки; 3 - пожарный ствол; 4 - цистерна; 5 - запорный вентиль; 6 - рукавные линии; 7 - гидроэлеватор.
Для подачи воды с помощью гидроэлеватора, по приведенной схеме необходимо:
•к напорному патрубку насоса 1 через задвижку 8 и рукавную линию 6 присоединить гидроэлеватор 7;
•к отводящему патрубку гидроэлеватора присоединить вторую рукавную линию 6 и свободный конец рукава опустить в цистерну 4;
•опустить гидроэлеватор с рукавными линиями в открытый источник водоснабжения;
•присоединить ко второму напорному патрубку насоса рукавную линию со стволами 3.
•включить насос, подать в него воду из цистерны и открыть на напорном патрубке насоса задвижку 8;
•создать напор на насосе 70-80 м, после чего открыть задвижку 2 второго напорного патрубка насоса для подачи воды в рукавную линию для тушения пожара.
Для подключения гидроэлеватора целесообразно применять прорезиненные рукава диаметром 77 мм.
Из цистерны 4 вода будет подаваться насосом 1 к гидроэлеватору 7, от которого рабочая и подсасываемая вода поступят вновь в цистерну 4. Подсасываемая часть воды направится через второй патрубок насоса для тушения пожара. Степенью открывания задвижки на этом патрубке и частотой вращения вала двигателя автоцистерны регулируется подача воды. Для предупреждения возможности срыва работы схемы необходимо постоянно следить за уровнем воды в цистерне, не допуская ее снижения. При заборе воды следует обращать внимание на то, чтобы не было засорения гидроэлеватора и залома рукава.
Рисунок 24. Схема подключения гидроэлеватора Г-600 к автоцистерне при использовании всасывающего рукава: 1-пожарный насос: 2, 8 - задвижки; 3 - пожарный ствол; 4 - цистерна; 5 - запорный вентиль; 6 - рукавные линии; 7 - гидроэлеватор.
На устойчивость работы гидроэлеваторной схемы влияют следующие факторы:
•неплотное соединение рукавов;
•быстрое открывание задвижки на напорном патрубке насоса для подачи воды на пожар;
•резкое снижение частоты вращения вала двигателя;
•засорение гидроэлеватора или неполное погружение его в воду;
•заломы рукавных линий;
•превышение подачи воды на пожар над эжектируемым расходом;
•превышение предельной высоты всасывания или предельно допустимого расстояния до источника водоснабжения.
47 Струйный насос 5
Рис. 7 Схема струйного насоса : 1- вакуум-камера, 2- трубопровод, 3- сопло, 4- горловина, 5- диффузор.
Рабочая среда подходит к насадку 3, который имеет сопло. На выходе из сопла жидкость, обладая запасом кинетической энергии, имеет максимальную скорость. Увеличение скорости потока рабочей жидкости приводит к уменьшению давления в струе и камере % ниже атмосферного. Эжектируемая жидкость под действием атмосферного давления поступает в камеру 2 и уносится рабочей струей в расширяющуюся камеру диффузора 1, где уменьшается скорость (скоростной напор) и увеличивается пьезометрический напор (давление) жидкости. Расход жидкости Q3 в камере диффузора 1 равен сумме расходов рабочей жидкости Q1 и эжектируемой жидкости Q2.
Q3= Q1+ Q2
В пожарной технике встречаются струйные насосы двух видов — газо- и водоструйные. Это различие заключается в виде перекачиваемой и подводимой к насосу среды. Примеры газоструйный насос — вакуумные системы пожарных автомобилей, водоструйный насос — гидроэлеватор ГПС-600.
Жидкость (газ), подаваемая к струйному насосу под давлением, называется рабочей, а подсасываемая - эжектируемой.
Достоинства — Струйные насосы следующие достоинства: простота конструкции, малые габариты, отсутствие движущихся, быстро изнашивающихся частей; простота эксплуатации (легко осуществляется пуск в работу и остановка), допускают переноску и перестановку во время работы; невозможность срыва вакуума при обнажении вакуумной камеры (всасывающей сетки).
Недостатки: струйных насосов следует отнести малый коэффициент полезного действия (10-26%); сложность регулировки подачи; отказы в работе при увеличении сопротивления на выходе из диффузора; высокое давление рабочей Среды. Большое влияние на подачу струйных насосов оказывают физические свойства подсасываемой среды. Подача насоса резко снижается при подсасывании более вязкой жидкости или жидкости с высоким значением упругости паров. Так, например, пенообразователя, имеющего большую вязкость, подсасывается 85% по отношению к воде, а бромэтила-60%, так как у них плотность и упругость паров выше этих показателей воды.
