5. Выбор крана для монтажа строительных конструкций

На выбор монтажного механизма существенное влияние оказывают:

- объемно-планировочные и конструктивные решения строящегося объекта;

- масса монтируемых конструкций;

- расположение конструкций в плане и по высоте здания;

- принятый метод монтажа конструкций.

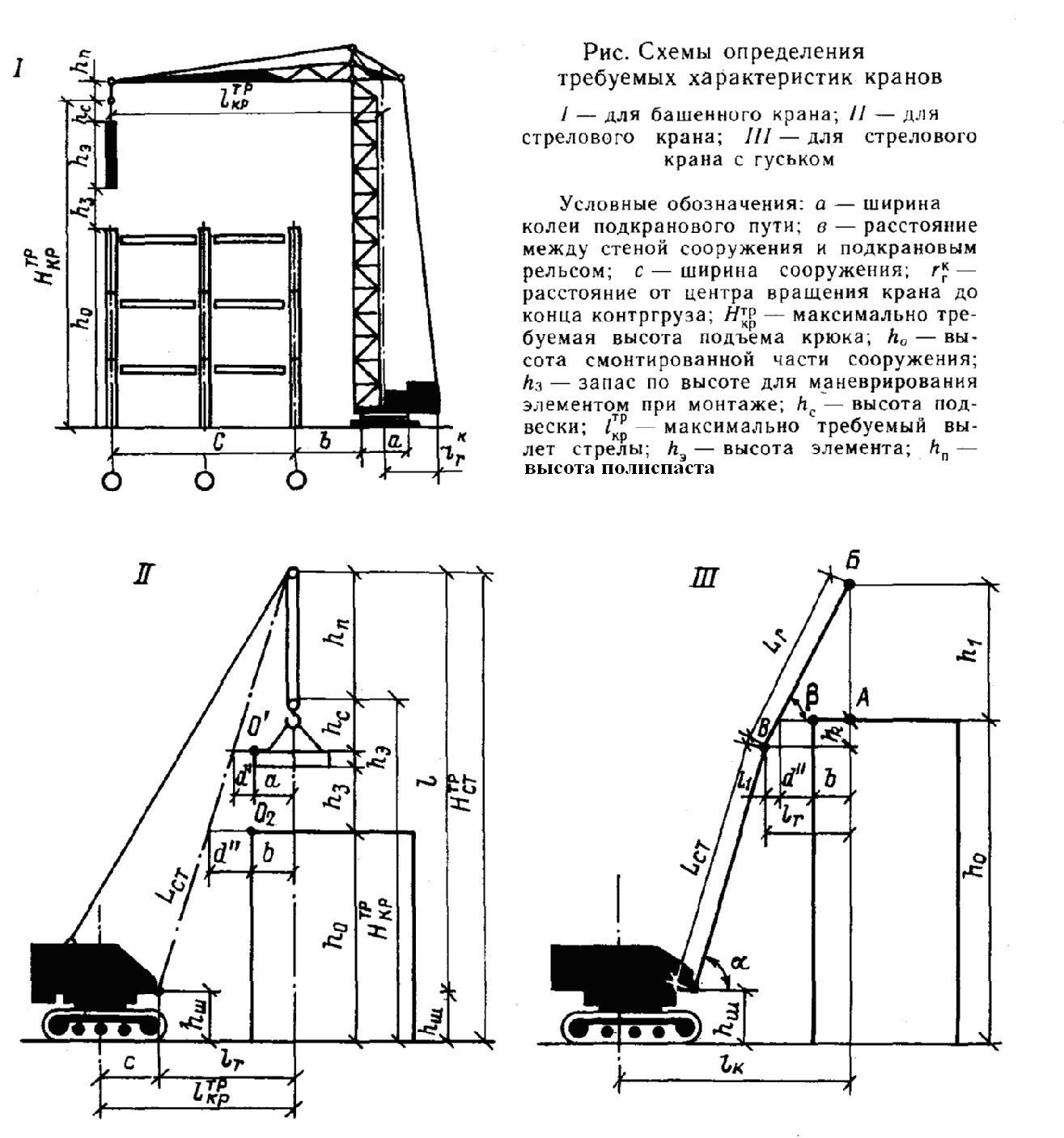

Контролируемыми параметрами при выборе башенного крана являются:

1. H_кр - требуемая высота подъёма крюка, м;

2. L_кр - требуемый вылет крюка, м;

3. Требуемая грузоподъёмность крана.

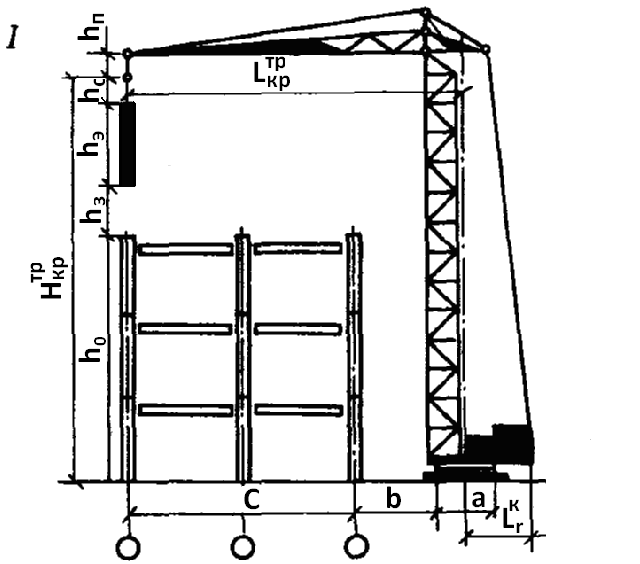

Требуемая высота подъёма крюка (для башенного крана) определяется по формуле:

H_кр = h_о + h_з + h_э + h_с , м,

где: h_о – высота отметки монтажа, м;

h_з – запас по высоте для маневрирования элементом, м;

h_э – высота элемента, м;

h_с – высота строп, м.

Для башенного крана требуемый вылет крюка определяется по формуле:

L_кр = a/2 + в + с , м

где: а - ширина базы крана, м;

в – допустимое приближение рельса подкранового пути к зданию, м;

c – ширина здания (место положения монтируемого элемента), м.

По H_кр, L_кр и массе монтируемого элемента по справочнику выбирают башенный кран.

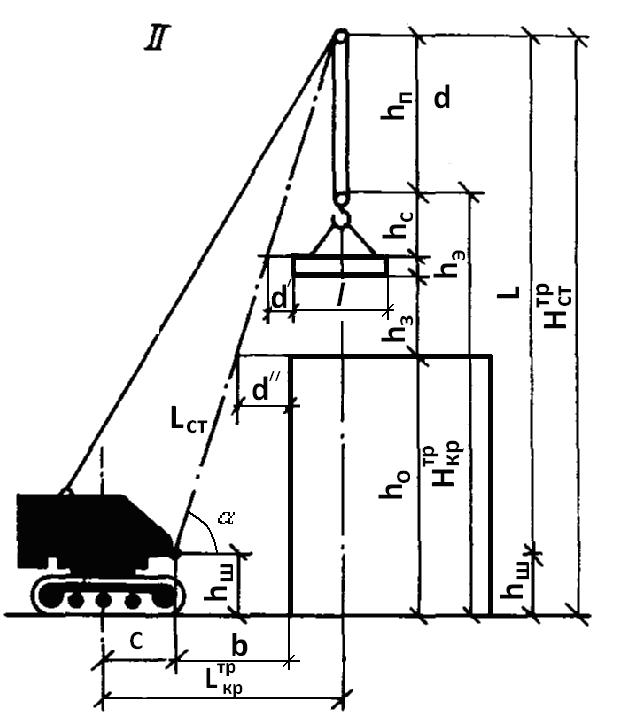

Расчетными параметрами при выборе самоходного крана являются:

- высота подъёма крюка (H_КР);

- высота подъёма стрелы (H_СТ);

- длина стрелы (L_СТ);

- вылет крюка (L_КР);

- грузоподъёмность крана;

- расстояние между опорой крана и зданием (в) (приближение крана к зданию).

1. Высота подъёма крюка H_КР :

H_КР = h_о + h_З + h_Э + h_С , м

2. Высота подъёма стрелы H_СТ :

H_СТ = H_КР + h_П , м

3. Требуемый угол наклона стрелы (α):

,

где - расстояние по горизонтали от оси стрелы крана до оси ближайшей стены, м. (Принимается не менее 1,5 м);

- длина монтируемого элемента, м;

h_п - высота полиспаста, м.

4. Требуемая длина стрелы крана L_СТ:

, м,

где - высота размещения шарнира крепления стрелы, м.

5. Требуемый вылет крюка L_КР :

, м,

где с – размещение шарнира крепления стрелы от оси вращения крана, м.

6. Приближение крана к зданию:

в = L_КР – (с + l/2), м,

где а - база крана, м;

- длина монтируемого элемента, м.

На основании полученных требуемых значений: высота подъёма крюка, вылета стрелы (крюка), длина стрелы и т. д. подбирается строительный кран.
