Задание 4. Шлифование.
В
ыбрать

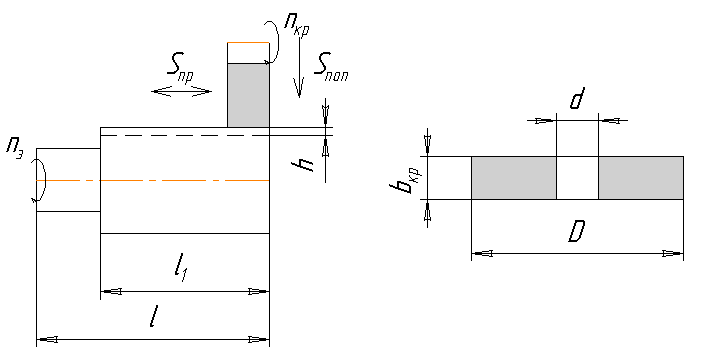

параметры режима резания при шлифовании
участка вала диаметром d
и длинной l1.
Припуск на обработку h,
длина вала l.
крепления заготовки – в центрах. Станок
круглошлифовальный мод. 3М131.
Исходные данные:
Обрабатываемый материал |
Сталь 35 незакалённая |
Шероховатость |
Ra = 1,25 мкм |
Диаметр вала |
d = 90 мм |
Длина, обрабатываемого участка |
l1 = 175 мм |
Полная длина вала |
l = 335 мм |
Припуск на обработку |
h = 0,15 мм |
1. Выбор шлифовального круга [1, стр. 337-357]:
круг прямого профиля ПП (плоский прямой);
абразивный материал – нормальный электрокорунд 14А;
связка – керамическая;
зернистость – 40 (микрошлифпорошки);
твёрдость – средние и среднетвёрдые круги С2-СТ2.
Круг имеет следующие параметры:
наружный диаметр – D = 350 мм;
диаметр посадочного отверстия – d = 100 мм;
высота – Bкр = 50 мм.
2. Скорость главного движения резания [1, стр. 438]:
3. Скорость движения окружной подачи (скорость заготовки) [1, стр. 438]:
4. Частота вращения заготовки:
5. Глубина шлифования [1, стр. 438]:
.
Выбираем
.
На
круглошлифовальном станке мод. 3М131
поперечные подачи регулируются в
пределах
6. Продольная подача на оборот заготовки:
,
где
Продольную
подачу назначаем
7. Минутная продольная подача или скорость продольного хода стола.
8. Мощность, кВт:
Эфективная
мощность:
Эмпирические коэффициенты и показатели степеней:
Мощность
станка:
.
Мощности станка достаточно для обработки заготовки.
9. Машинное время обработки:
,
мин
L – длина рабочего хода в направлении продольной подачи.
h
– припуск,
к – коэффициент выхаживания, к = 1,1.
Библиографический список
1. Дальский А.М., Косилова А.Г. и др. Справочник технолога-машиностроителя: в двух томах. Том 2. Пятое издание, исправленное. – М.: «Машиностроение», 2003.
2. Галактионова О.П. Автоматизированный выбор режимов резания при точении: учебное электронное текстовое издание. – Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2010.
3. Галактионова О.П. Автоматизированный выбор режимов резания при сверлении: учебное электронное текстовое издание. – Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2010.
4. Галактионова О.П. Автоматизированный выбор режимов резания при фрезеровании: учебное электронное текстовое издание. – Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2010.
5. Солоненко В.Г., Рыжкин А.А.. Резание металлов и режущие инструменты: учебное пособие для вузов. – М: Высшая школа, 2007.
