3 Компонування конструктивної схеми каркаса будівлі
Компонування конструктивної схеми каркаса складається з розбивки сітки колон, визначення основних розмірів поперечної рами, генеральних розмірів основних несучих конструкцій, розроблення системи в’язей по колонам і покриттю будівлі.
Колони в плані розміщують, виходячи із технологічних, конструктивних та економічних міркувань. Сітку колон будівлі розбивають відповідно до вимог основних положень щодо уніфікації об’ємно-планувальних і конструктивних рішень виробничих будівель. Відстань між колонами повинна бути кратною 6 м. У торців будівлі колони зміщують усередину на 500 мм для зручності оформлення її кутів огороджуючими конструкціями (рис. 1). У сучасних умовах, жорсткі вимоги до уніфікаціїї розмірів відсутні, тому крок колон може бути довільним.

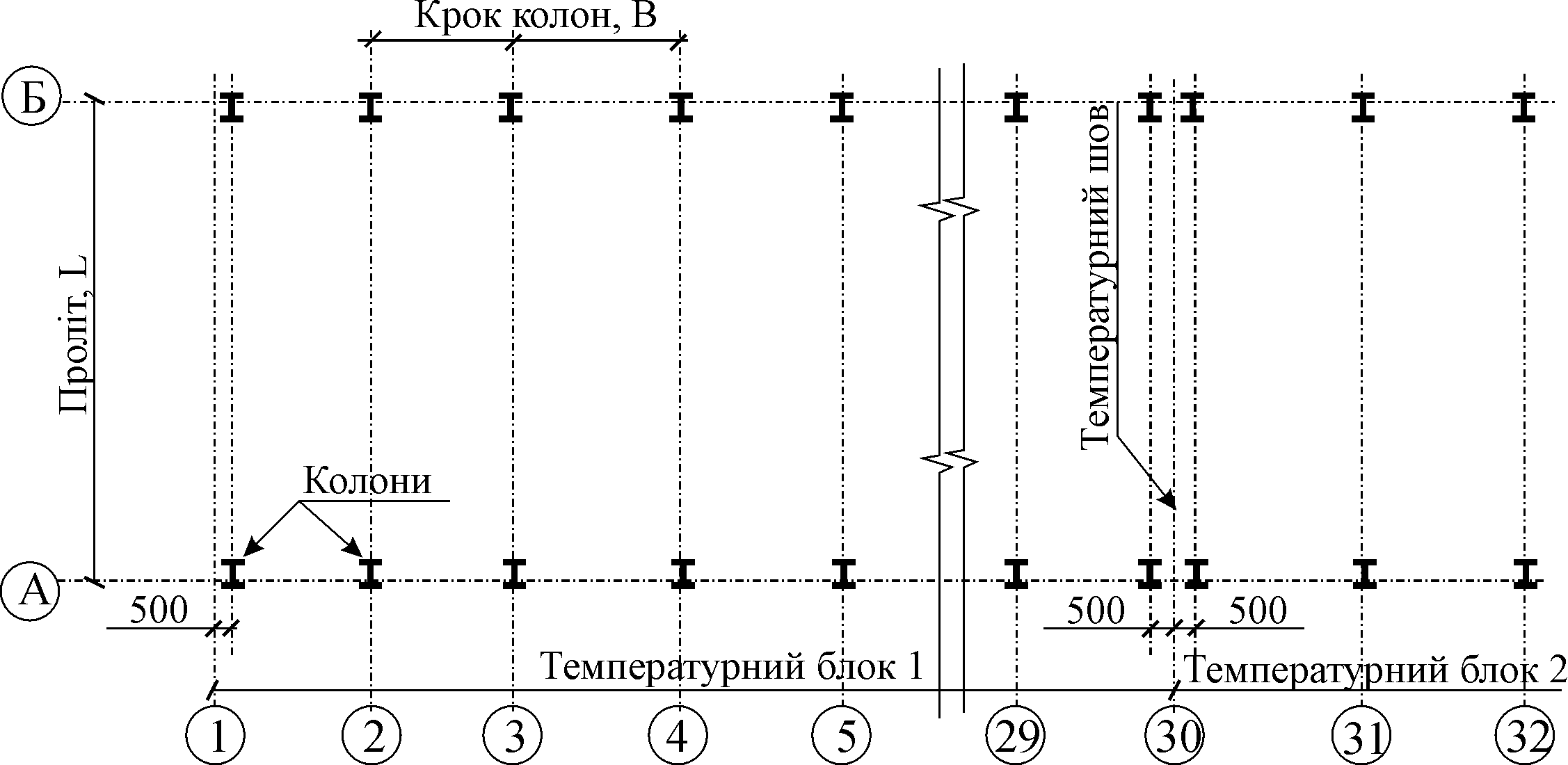

Рис. 1. Сітка колон однопролітної виробничої будівлі
Під час розбивки будівлі за довжиною на температурні відсіки слід користуватися вказівками [1, табл. 42] та даними таблиці Б.1. Температурний шов передбачає встановлення парних колон, геометричні осі яких зміщені від поперечної осі на 500 мм. Усі поздовжні елементи каркаса в місці розміщення температурного шва мають бути розрізані.
Головні складові частини ОВБ – поперечна рама, що складається із колон та ригелів і забезпечує несучу здатність та жорсткість будівлі у поперечному напрямку, та повздовжні елементи каркасу: підкранові балки, підкранові ферми, в’язі між колонами та фермами, які забезпечують несучу здатність і жорсткість будівлі у поздовжньому напрямку.
3.1 Вертикальні розміри поперечної рами
Компонування поперечної рами починаємо з установлення вертикальних розмірів. Розміри по вертикалі узгоджуємо з позначкою рівня чистої підлоги, приймаючи її за нуль. Вертикальні розміри рами залежать від технологічних умов виробництва, габаритів технологічного обладнання і підйомно-транспортних механізмів. Вони визначаються відстанню від рівня підлоги до головки кранової рейки і відстанню від головки кранової рейки до низу несучих конструкцій покриття , яка забезпечує нормальну експлуатацію мостових електричних кранів (див. рис. 2).
Для визначення геометричних розмірів поперечної рами треба знати характеристики крану, які визначаються залежно від його типу за таблицею В.1.
Таблиця 1
Характеристики крана 50/10 тс
|
Проліт будівлі, м |
Розміри, мм |
Характеристики підкранової рейки |
Висота підкранової балки , мм, прольотом 6 м |
|||
|
Вкр |
К |
Тип підкранової рейки |
Висота рейки hР , мм |
|||
24 |
3150 |
6760 |
5250 |
КР-80 |
130 |
1000 |
Розмір диктується габаритними розмірами мостового крана й умовами нормальної експлуатації крана і несучих конструкцій виробничої будівлі:
, ,
де габаритний розмір від головки кранової рейки до верхньої точки візка крана, мм;
– проміжок між верхньою точкою візка крана та кров’яними конструкціями, установлений за вимогами техніки безпеки;
розмір, який ураховує прогин конструкції покриття, який приймається рівним 150 – 400 мм. Приймаємо = 150 мм.
Корисна висота цеху складає
.
За розмірами виробничої будівлі встановлюють розміри верхньої та нижньої частини колони:
= 4530 мм; = 4600 мм (заокруглюємо).
= 13200 мм,
де розміри верхньої та нижньої частин колони;
висота підкранової балки (задаємось (1/10 – 1/12)В, де В – крок колон, проліт підкранових балок);
висота кранової рейки, яка для типу КР-80 дорівнює (див. таблицю 1);
відстань від підлоги до нижнього кінця колони (підошви). Приймаємо в залежності від висоти колони (600–1000мм).
Конструктивна висота колони становить = = 17800 мм.
Рис. 2. Геометрична схема поперечної рами ОВБ
