Додаток г
Таблиця Г.1
Навантаження від маси покриття
Тип покриття |
Конструкція покриття |
Характеристичне значення навантаження , кН/м2 |
Коефіцієнт надійності за навантаженням |
Граничне розрахункове значення навантаження , кН/м2 |
Холодне безпрогонне покриття по залізобетонних панелях |
||||
|
1. Захисний шар 15...20 мм із гравію, втопленого в мастику |
0,30...0,40 |
1,30 |
0,39...0,52 |
2. Гідроізоляція із трьох шарів акваізолу |
0,15 |
1,30 |
0,195 |
|
3. Залізобетонна панель із важкого бетону із заливкою швів – панель 3х6 м; – панель 3х12 м |
1,60 1,80 |
1,10 1,10 |
1,76 1,98 |
|
4. Кроквяні ферми із в’язями (проліт 18...36 м) |
0,20...0,40 |
1,05 |
0,21...0,42 |
|
Утеплене безпрогонне покриття по залізобетонних панелях |
||||
|
1. Захисний шар 15...20 мм із гравію, втопленого в мастику |
0,30...0,40 |
1,30 |
0,39...0,52 |
2. Гідроізоляція із трьох шарів акваізолу |
0,15 |
1,30 |
0,195 |
|
3. Цементна стяжка 20 мм |
0,40 |
1,30 |
0,52 |
|
4. Плитний утеплювач щільністю 500 кг/м3, товщиною 80...160 мм |
0,40...0,80 |
1,20 |
0,48...0,96 |
|
5. Пароізоляція із шару руберойду |
0,05 |
1,20 |
0,06 |
|
6. Залізобетонна панель із важкого бетону із заливкою швів – панель 3х6 м; – панель 3х12 м |
1,60 1,80 |
1,10 1,10 |
1,76 1,98 |
|
7. Кроквяні ферми із в’язями (проліт 18...36 м) |
0,20...0,40 |
1,05 |
0,21...0,42 |
|

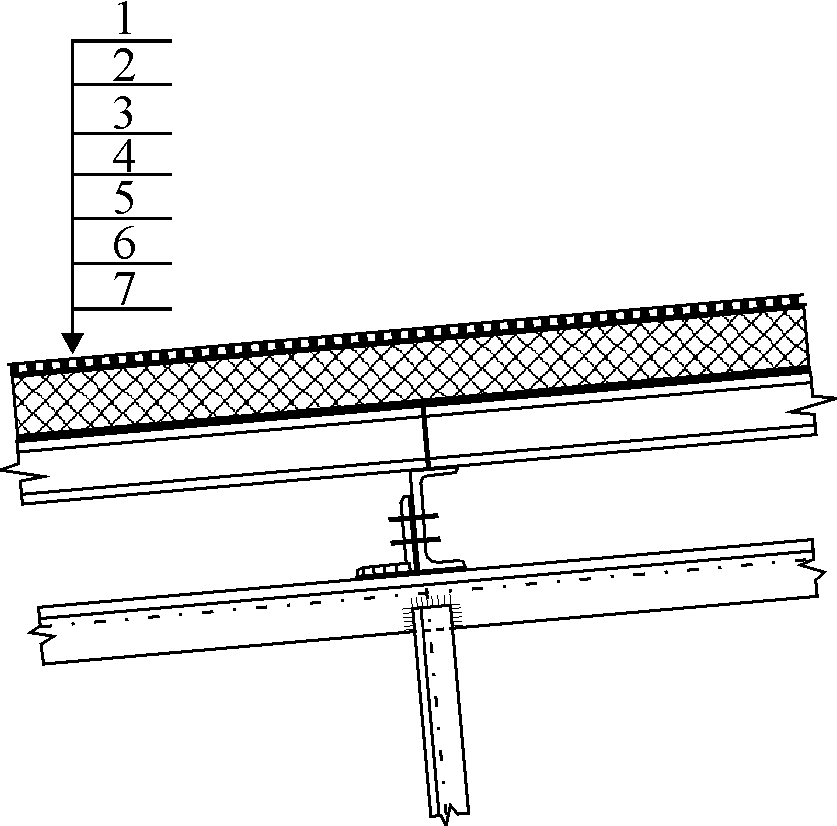

Утеплене покриття по сталевому профільованому настилу |
||||
|
1. Шар акваізолу із захисною посипкою |
0,09 |
1,20 |
0,108 |
2. Гідроізоляція із двох шарів акваізолу |
0,16 |
1,30 |
0,208 |
|
3. Утеплювач із щільного пінопласту або пінополіуретану щільністю 50 кг/м3, товщиною 80...120 мм |
0,04...0,06 |
1,20 |
0,048...0,072 |
|
4. Пароізоляція із шару фольгоізолу |
0,05 |
1,20 |
0,06 |
|
5. Сталевий профнастил |
0,155 |
1,05 |
0,163 |
|
6. Суцільні сталеві прогони із прокатних чи холодногнутих профілів прольотом 6 м |
0,05...0,08 |
1,05 |
0,053...0,084 |
|
7. Кроквяні ферми із в’язями (проліт 18...36 м) |
0,20...0,40 |
1,05 |
0,21...0,42 |
