2.2.3 Фотоэлектрические преобразователи:

• фотоэлектронные умножители (ФЭУ) – усиливают свет ксеноновой или вольфрамово­галогенной лампы, который с помощью линз или волоконной оптики фокусируется на чрезвычайно малой области оригинала. Особенность ФЭУ как фотоприемника заключается в том, что благодаря системе диодов поток фотоэлектронов удается усилить в миллионы раз.

• приборы с зарядовой связью (ПЗС) - состоит из множества крошечных светочувствительных элементов, которые формируют электрический заряд, пропорциональный интенсивности падающего на них света. В основу работы ПЗС положена зависимость проводимости p­n­перехода полупроводникового диода от степени его освещенности.

• фотодиоды (ФД) – используют внутренний фотоэффект, имеют малые габариты и незначительную потребляемую мощность. Обеспечивают изменения фототока лишь в 200-300 раз.

Фотоэлектронные умножители могут иногда быть критериями еще одной классификации наиболее часто применяемых сканеров, речь о которой пойдет в следующей части моей работы.

2.3. Типы сканеров, принципы их работы

Как я уже писала ранее, основываясь на выводах Самарина Ю.Н. [2], существуют несколько типов сканеров, технология работы которых определяется типом фотоприемника. В системах допечатной подготовки изданий в настоящее время применяются планшетные, проекционные и барабанные сканеры.

2.3.1. Барабанные сканеры

В барабанных сканерах оригинал с помощью специальной ленты или масла закрепляется на поверхности прозрачного подвижного оригиналодержателя - барабана. Барабан вращается с большой частотой, а находящийся рядом с ним сканирующий фотоприемник точка за точкой считывает изображение с высокой точностью. В большинстве сканеров, применяемых в полиграфии, в качестве фотоприемника используется ФЭУ, который перемещается на прецизионной винтовой паре вдоль барабана и точечно сканирует оригинал. Для освещения оригинала используется мощный ксеноновый или галогенный источник света, к стабильности излучения которого предъявляются высокие требования. При сканировании прозрачных оригиналов применяется источник света, расположенный внутри барабана, а при сканировании отражающих оригиналов — вне его, рядом с приемником излучения.

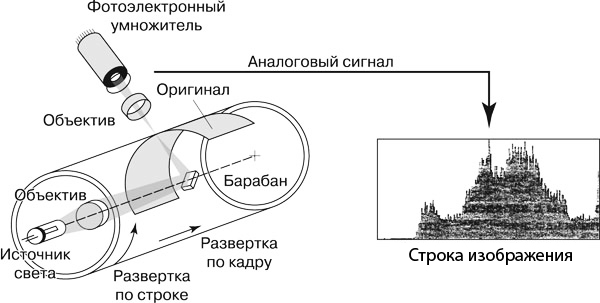

На рис.2 [2] представлена схема работы барабанного сканера.

Рис. 3.

Схема работы барабанного сканера.

Основные достоинства:

1. позволяют получать изображения с гибких отражающих и прозрачных оригиналов, причем с качеством, удовлетворяющим полиграфическим требованиям;

2. в качестве светочувствительного элемента в барабанных сканерах используется фотоэлектронный умножитель, который очень чувствителен к незначительным изменениям яркости и, следовательно, позволяет различать большее количество оттенков, особенно в области очень темных и, наоборот, очень светлых тонов;

3. возможность изменения фокусного расстояния, которая позволяет изменять разрешение в зависимости от требуемой степени детализации изображения.

К недостаткам барабанных сканеров следует отнести:

1. невозможность сканирования переплетенных оригиналов;

2. большие габариты и масса;

3. невозможность сканирования жестких оригиналов;

4. сложность установки оригинала на барабане.
