40.Виды потерь в ферромагнитных материалах. Их физический смысл.
При перемагничивании ферромагнетиков в переменных магнитных полях всегда наблюдаются потери энергии в форме тепла. Они обусловлены потерями на гистерезис и динамическими потерями. Динамические потери вызываются вихревыми токами, индуктированными в массе магнитного материала, а отчасти и так называемым магнитным последействием, или магнитной вязкостью. Потери на вихревые токи зависят от электрического сопротивления ферромагнетика. Чем выше удельное сопротивление ферромагнетика, тем меньше потери на вихревые токи. Магнитное последействие особенно заметно проявляется в магнитно-мягких материалах в области слабых полей. Потери на гистерезис для каждого материала могут быть определены по площади статической петли гистерезиса с учетом масштабов по осям и частоты тока.

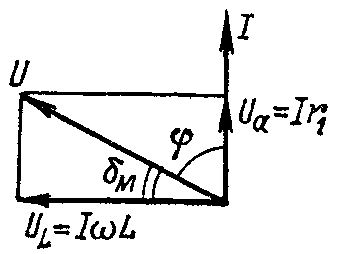

В цепях переменного тока рассеяние мощности в катушках индуктивности иногда оценивают тангенсом угла магнитных потерь. Тороидальную катушку индуктивности с сердечником из магнитного материала, собственной емкостью и сопротивлением обмотки которой можно пренебречь, представим в виде схемы, состоящей из последовательно соединенных индуктивности L и сопротивления r1, эквивалентного всем видам потерь мощности в магнетике (рис); для этого случая из векторной диаграммы получим .
41.Магнитотвердые материалы. Их основные характеристики
Общие сведения. По составу, состоянию и способу получения магнитно-твердые материалы подразделяются на: 1) легированные стали, закаливаемые на мартенсит, 2) литые магнитно-твердые сплавы, 3) магниты из порошков, 4) магнитно-твердые ферриты, 5) пластически деформируемые сплавы и магнитные ленты.
Характеристиками материалов для постоянных магнитов служат коэрцитивная сила, остаточная индукция и максимальная энергия, отдаваемая магнитом во внешнее пространство. Магнитная проницаемость материалов для постоянных магнитов ниже, чем магнитно-мягких материалов, причем чем выше коэрцитивная сила, тем меньше магнитная проницаемость. Магнит в замкнутом состоянии (в виде тороида) не отдает энергию во внешнее пространство. Для отдачи магнитной энергии необходимо иметь воздушный зазор (рабочее пространство) между полюсами, т. е. разомкнутую магнитную цепь. Энергия в воздушном зазоре зависит от длины зазора.
Легированные стали, закаливаемые на мартенсит. Данные стали являются наиболее простым и доступным материалом для постоянных магнитов. Они легируются добавками вольфрама, хрома, молибдена, кобальта. Магнитные свойства, гарантируются для мартенситных сталей после осуществления термообработки, специфичной для каждой марки стали, и пятичасовой структурной стабилизации в кипящей воде. Мартенситные стали начали применять для производства постоянных магнитов раньше всех других материалов. В настоящее время они имеют ограниченное применение ввиду их невысоких магнитных свойств, но полностью от них не отказываются, так как они дешевы и допускают механическую обработку на металлорежущих станках.
Литые магнитно-твердые сплавы. Большую магнитную энергию имеют тройные сплавы А1-Ni-Fе, которые раньше называли сплавами альни. При добавлении кобальта или кремния в эти сплавы их магнитные свойства повышаются. Сплав альни с добавкой кремния называли альниси, сплав альни с кобальтом — альнико, а сплав альнико с наибольшим содержанием кобальта — магнико. Магнитные свойства магнитотвердых материалов зависят от кристаллографической и магнитной текстур. У всех магнитно-твердых материалов наилучшие магнитные свойства достигаются при значительном искажении решетки. Резко улучшенные магнитные свойства сплава магнико обусловлены не только его составом, но и специальной обработкой — охлаждением магнитов после отливки в сильном магнитном поле. В отношении магнитных характеристик сплав магнико анизотропен; наилучшие свойства он обнаруживает в том направлении, в котором при охлаждении на него действовало магнитное поле. Магниты из сплава магнико при равной магнитной энергии в 4 раза легче магнитов из сплава альни и в 22 раза легче магнитов из обычной хромистой стали. Недостатком сплавов типа альни, альнико и магнико является трудность изготовления из них изделий точных размеров вследствие хрупкости и твердости сплавов.
Магниты из порошков. Невозможность получения особенно мелких изделий со строго выдержанными размерами из литых железоникельалюминиевых сплавов обусловила привлечение методов порошковой металлургии для производства постоянных магнитов. При этом следует различать металлокерамические магниты и магниты из зерен порошка. Изготовление первых сводится к прессовке порошка, состоящего из измельченных тонкодисперсных магнитно-твердых сплавов, и к дальнейшему спеканию при высоких температурах по аналогии с процессами обжига керамики. Мелкие детали при такой технологии получаются достаточно точных размеров и не требуют дальнейшей обработки. Изготовление вторых аналогично прессовке деталей из пластмасс, только в порошке содержится наполнитель в виде зерен измельченного магнитно-твердого сплава. Из-за жесткого наполнителя необходимы более высокие удельные давления на материал, доходящие до 500 МПа.
Металлокерамические магниты обычно имеют пористость 3—5%, а запасенная магнитная энергия и остаточная индукция у них на 10—20% ниже, чем у литых магнитов из соответствующего сплава, зато по механической прочности они превосходят литые магниты в 3—6 раз. Магнитные свойства металлопластических магнитов значительно понижены. Коэрцитивная сила снижается на 10—15%, остаточная индукция на 35—50%, а запасенная магнитная энергия на 40—60% по сравнению с литыми магнитами. Понижение магнитных свойств объясняется большим содержанием (до 30%) немагнитного связующего вещества. Металлопластические магниты обладают высоким электрическим сопротивлением, что позволяет применять их в аппаратуре с переменным магнитным полем повышенной частоты.
Магнитно-твердые ферриты. Наиболее известен бариевый феррит ВаО • 6Fe2О3 (ферроксдюр). В отличие от магнитно-мягких ферритов он имеет не кубическую, а гексагональную кристаллическую решетку с одноосной анизотропией. Магниты из феррита бария имеют коэрцитивную силу, доходящую до 240 кА/м, что превосходит коэрцитивную силу магнитов системы альни (87 кА/м), однако по остаточной индукции и запасенной магнитной энергии они уступают этим сплавам. Бариевые магниты целесообразно изготовлять в виде шайб и тонких дисков, они отличаются высокой стабильностью в отношении воздействия внешних магнитных полей и не боятся тряски и ударов. Удельное сопротивление бариевого феррита в миллионы раз выше удельного сопротивления литых металлических магнитно-твердых сплавов. Магниты из бариевого феррита можно использовать при высоких частотах. К недостаткам бариевых магнитов следует отнести низкую механическую прочность, большую хрупкость, сильную зависимость магнитных свойств от температуры т. е. на порядок больше, чем у литых магнитов. Кроме того, они обнаруживают необратимое изменение магнитных свойств после охлаждения от комнатной до низких температур (— 60° С) и нагрева до первоначальной температуры.
Пластически деформируемые сплавы и магнитные ленты. Для записи и воспроизведения звука могут быть использованы магнитно-твердые стали и сплавы. К пластически деформируемым сплавам относятся викаллой, кунифе, кунико и некоторые другие. Магнитно-твердые железоникельалюминиевые сплавы могут быть нанесены на медную ленту, а из аустенитовой нержавеющей стали изготовляют проволоку с Нс = 32 кА/м, Вг = 0,7 Т и разрывным усилием 15 Н при диаметре 0,1 мм. Опыт показал, что хорошие результаты дают материалы, состоящие из немагнитных пластмассовых лент с нанесенными на их поверхность слоями оксидных магнитных пленок, например окислов железа — магнетита Fе3О4 (черного цвета) и Fе2О3 (коричнево-желтого цвета). В практике используют двухслойную магнитную пленку и однослойную. В простейшем случае двухслойная пленка представляет собой ацетилцеллюлозную ленту шириной 6,5 мм и толщиной 35 мм, на которую нанесен слой нитролака, содержащий магнетик. Содержание магнетика в жидком лаке по объему примерно 40%. На таких лентах можно вести запись при малых скоростях. При мелком помоле магнитного порошка (размер зерен 0,1 — 5 мкм) шумы получаются незначительными. Разрывное усилие ленты 21—30 Н, растяжение не более 1 %. Монтаж отдельных отрезков пленки осуществляется с помощью клея. Пленка лучше всего сохраняется при температуре 15—20° С и относительной влажности воздуха 50—60%. Однослойные пленки изготовляются из поливинил-хлорида или другого линейного полимера с магнитным наполнителем. Однослойные пленки отличаются меньшими шумами, прочны, но легко растягиваются и могут обладать несколько ухудшенными магнитными свойствами.
