3.2 Вибір типу трансформатора та розрахунок параметрів його схеми заміщення для пс2

Відповідно до завдання ПС2 має потужність (70-j31) МВА.

Визначимо модуль розрахункового навантаження:

S_ПС2 =

У зв’язку з тим, що підстанція є двохтрансформаторною, то для визначення потужності трансформатора скористаємося наступною нерівністю:

S_ТР ≥ 0,7 ∙ S_ПС2;

S_ТР = 0,7 ∙ 76.56 = 53.59 МВА.

Найближче більше стандартне значення потужності складає 40000 кВА. Отже, з [4] виберемо трансформатор марки ТРДН-40000/110, каталожні параметри якого наведені у таблиці 3.2.

Таблиця 3.2 – Параметри трансформатора ТРДН-40000/110

Sном, МВА	UВН, кВ	UНН, кВ	uкз, %	ΔPкз, кВт	ΔPхх, кВт	Iхх, %
40	115	11	10,5	172	22	0,65

Схема заміщення для вибранного трансформатора має вигляд згідно

рисунка 3.2.1.

Рисунок 3.2.1 – Схема заміщення трансформатора з розщепленою обмоткою НН

Вважатимемо, що обмотка ВН розташовується між обмотками НН. Для такого випадку:

r_Т1 = х_Т1 = 0.

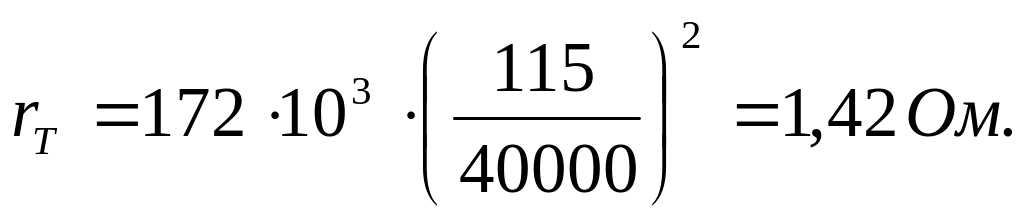

Визначимо активний опір обмоток трансформатора, приведених до напруги обмотки високої напруги:

Оскільки трансформатор має велику потужність, то можемо взяти до уваги наступну рівність:

u_{p %} ≈ u_{кз %}

Отже,

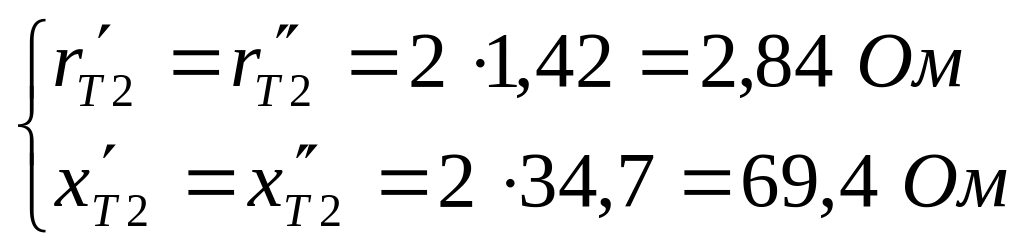

Активний та індуктивний опори обмоток НН визначимо із наступної системи рівнянь:

Втрати реактивної потужності холостого ходу трансформатора знайдемо наступним чином:

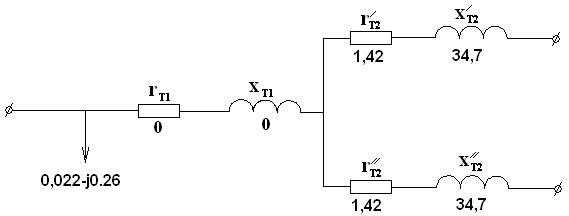

Схема заміщення трансформатора з параметрами опорів [в Ом] та втратами потужності [в МВА] наведена на рисунку 3.2.2.

Рисунок 3.2.2 – Схема заміщення трансформатора з параметрами опорів та втратою потужності холостого ходу

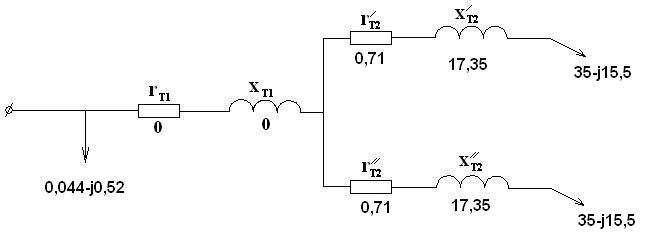

На ПС буде постійно знаходитися в роботі два трансформатора. Схема заміщення в такому випадку прийме вигляд, зображений на рисунку 3.2.3 (порівняно з рисунком 3.2.2 опори обмоток вдвічі зменшаться, а втрати холостого ходу вдвічі збільшаться).

Рисунок 3.2.3 – Схема заміщення для двох паралельно працюючих трансформаторів

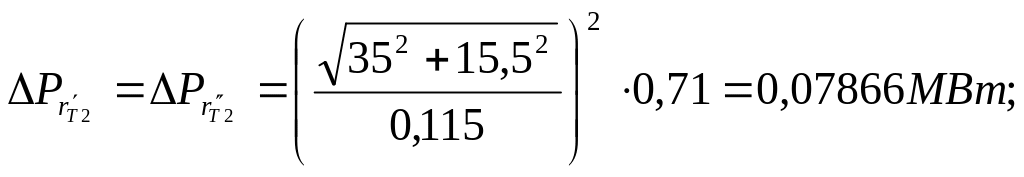

Втрати потужності у двохобмотковому трансформаторі з розщепленою обмоткою НН:

Потужність, яка протікатиме в кінці обмотки 110 кВ:

_{к 110} = (70-j31) + 2 ∙ (0,07866 – j1,922) = (70,15732 – j34,844) МВА.

Потужність приведена до шин 110 кВ становить:

_{п 110} = (70,15732 – j34,844) + (0,044-j0,52) = (70,20132-j35,364) МВА.

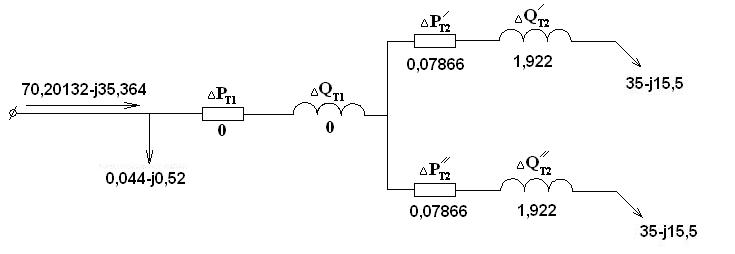

Схема заміщення трансформатора з розрахунковими втратами потужностей [в МВА] на приведена на рисунку 3.2.4.

Рисунок 3.2.4 – Схема заміщення з втратами активної та реактивної потужностей

Втрата потужності в трансформаторі , який встановлено на ПС1:

3.3 Вибір типу трансформатора та розрахунок параметрів його схеми заміщення для пс3

Відповідно до завдання ПС3 має потужність (35-j17) МВА.

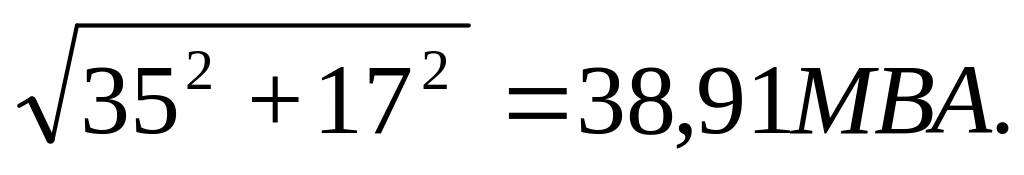

Визначимо модуль розрахункового навантаження:

S_ПС3 =

У зв’язку з тим, що підстанція є двохтрансформаторною, то для визначення потужності трансформатора скористаємося наступною нерівністю:

S_ТР ≥ 0,7 ∙ S_ПС3;

S_ТР = 0,7 ∙ 38,91 = 27,24 МВА.

Найближче більше стандартне значення потужності складає 25000 кВА. Отже, з [4] виберемо трансформатор марки ТPДН-25000/110, каталожні параметри якого наведені у таблиці 3.1.

Схема заміщення для вибранного трансформатора зображена на рисунку 3.1.1.

Схема заміщення трансформатора з параметрами опорів [в Ом] та втратами потужності [в МВА] наведена на рисунку 3.1.2.

Схема заміщення для двох паралельно працюючих трансформаторів зображена на рисунку 3.1.3.

Знайдемо втрати потужностей в опорах схеми заміщення трансформатора (див. рисунок 3.2.3):

Потужність, яка характеризує втрати потужності в трансформаторі, становить:

_Т = (0,04741-j1,447) + (0,038-j0,35) = (0,08541-j1,797) МВА.

Потужність приведена до шин 110 кВ (потужність джерела живлення) становить:

_{п 110} = (35-j17) + (0,08541-j1,797) = (35,08541-j18,797) МВА.

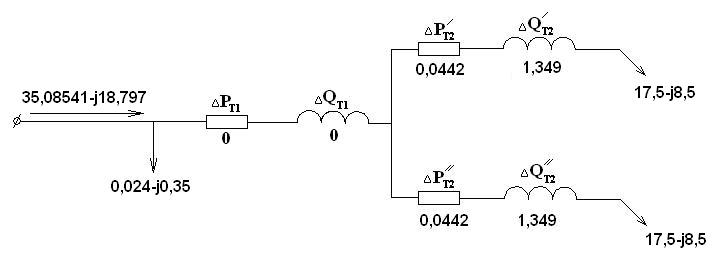

Схема заміщення трансформатора з розрахунковими втратами потужностей [в МВА] на приведена на рисунку 3.3.

Рисунок 3.3 – Схема заміщення з втратами активної та реактивної потужностей

Втрати потужності в трансформаторах які встановлені на ПС3:
