50. Показать, как по структурной схеме АТСКЭ „Квант” построить коммутационную схему и по ней – вероятностный граф для обходных путей при связи «абонент- исходящая СЛ».

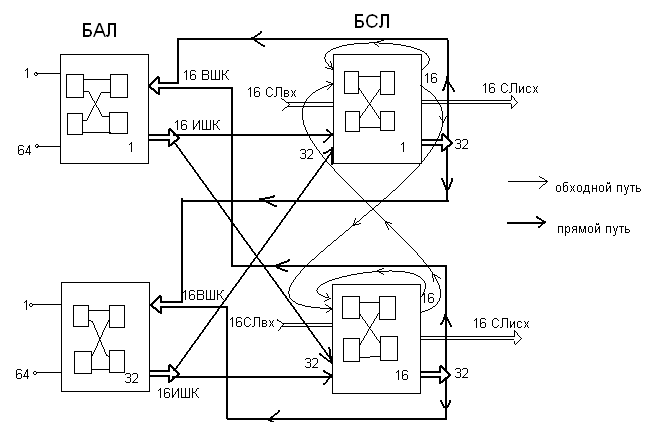

Структурная схема АТСКЭ «КВАНТ»:
Структурная схема при обходной связи с соединительными линиями:
Вероятностный граф этой схемы:
49. Показать, как по структурной схеме АТСКЭ „Квант” построить коммутационную схему и по ней – вероятностный граф для прямых путей при связи «абонент-исходящая СЛ».
Структурная схема для прямых путей при связи «абонент – исходящая СЛ »:
По данной коммутационной схеме построим граф:
48.Показать, как по структурной схеме АТСКЭ „Квант” построить коммутационную схему и по ней – вероятностный граф для обходных путей при связи «абонент-абонент».

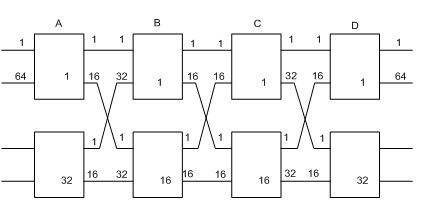

Коммутационная схема для обходных путей при связи «аб-т – аб-т».

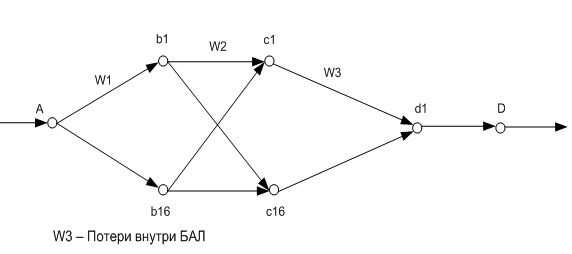

Вероятностный граф
47. Показать как по структурной схеме АТСКЭ «Квант» построить коммутационную схему и по ней – вероятностный граф для прямых путей при связи «абонент-абонент».
Структурная схема для прямых путей
Вероятностный граф
46.Структурная схема АТСКЭ "Квант". Объяснить, как проходит соединение между абонентами одной станции и как решается проблема внутренних блокировок при абонентском искании.
Автоматические телефонные станции с электронным централизованным управлением, в коммутационной системе которых применяются быстродействующие реле, получили название квазиэлектронных (т. е. почти электронных) АТС.
БАЛ (блок абонентских линий) выступает в роли ступеней ПИ и ЛИ, а БСЛ (блок соединительных линий) в роли ступени ГИ.
Красным цветом обозначены возможные прямые пути соединения между абонентами одной станции. Проблема внутренних блокировок при абонентском искании решается при помощи обходных путей.
Абонентское искание – ступень искания, выполняющая функции предыскания, обслуживая вызовы, исходящие от абонентов, и функции линейного искания, обслуживая вызовы, входящие к абонентам.
Вероятностный граф прямых путей:
П о нему видно, что из-за малого количесва возможных путей прохождения выхова вероятность отказов будет большей. В схеме будет только одна ступень ГИ
Вероятностный граф обходных путей:
Из графа видно, что путей прохождения вызова больше, поэтому вероятность потерь вызовов будет меньше.
При прохождении вызова по дополнительным путям в схеме АТС будет 2 ступени ГИ (IГИ и IIГИ).
45.Структурная схема атскэ "Квант". Объяснить, почему в структуре всего одна ступень ги и почему такого простого решения не использовали раньше?
Автоматические телефонные станции с электронным централизованным управлением, в коммутационной системе которых применяются быстродействующие реле, получили название квазиэлектронных (т. е. почти электронных) АТС.
Данная схема позволяет осуществлять как внутристанционные, так и исходящие, входящие и транзитные соединения. При установлении внутристанционного соединения используются лишь блоки абонентских линий (БАЛ). Связь между абонентами осуществляется через ШК, который подключается к вызывающему и вызываемому абонентам через четырехзвенную схему. Таким образом, связь между абонентами при внутристанционной связи производится через восемь звеньев коммутационной системы.
При исходящей связи соединительный путь складывается через точки коммутации БАЛ и БСЛ и исходящий комплект соединительной линии (ИКСЛ), откуда осуществляется питание микрофона вызвавшего абонента. Аналогично образуется соединительный путь при входящей связи. В построении соединительного пути при транзитном соединении участвуют коммутационные элементы БСЛ, а также ВКСЛ (входящий комплект СЛ) и ИКСЛ.
44. Построение блока абонентских линий квазиэлектронной атс "Квант". Объяснить, почему приняты такие схемные решения. Функции каких ступеней искания он выполняет.
Блоки абонентских линий предназначены для концентрации и смешивания исходящей абонентской нагрузки. Количество БАЛ, с помощью которых образуется КС, определяется емкостью станции и заданной величиной нагрузки.
Квазиэлектронные (т. е. почти электронные) АТС – это автоматические телефонные станции с электронным централизованным управлением, в коммутационной системе которых применяются быстродействующие реле, получили название. Блок абонентских линий:
Б
АЛ
выполняет функции ступеней предварительного
искания и линейного искания. Каждые 2
коммутатора подключаются к одному блоку
звена B
для увеличения нагрузки промежуточных
линий.
43. Квазиэлектронная атс. Определение, общая структурная схема, назначение элементов. В чем преимущества построения атс по такой схеме?
Квазиэлектронная АТС - автоматическая телефонная станция с электронным централизованным управлением, в коммутационной системе которой применяются быстродействующие реле.
На
рисунке представлена структурная схема
квазиэлектронной АТС (АТСКЭ), типичная
для современных АТСКЭ с управлением по
записанной программе.
КС – коммутационная система
ЦУУ – центральное управляющее устройство
ПУУ - периферийные управляющие устройства
Коммутационная система квазиэлектронных АТС построена по звеньевому принципу с пространственным разделением каналов, в качестве коммутационных элементов чаще всего используются герконовые реле или фериды.
Установление соединения в пределах всей станции осуществляется одним централизованным управляющим устройством ЦУУ. В качестве ЦУУ используются специализированные электронно-вычислительные машины. Помимо ЦУУ, в процессе установления соединения принимают участие также и периферийные управляющие устройства ПУУ, являющиеся промежуточным оборудованием между коммутационной системой и центральным управляющим устройством и служащие для согласования временных и энергетических параметров сигналов при обмене информацией между ЦУУ и КС.
Оборудование ЦУУ и ПУУ представляет собой комплекс функциональных блоков (ФБ), выполняющих определенные операции по установлению соединения согласно соответствующему алгоритму (программе) управления.
Преимущества построения АТС по квазиэлектронной схеме:
- уменьшение потребляемой мощности, габаритов и массы оборудования за счет применения миниатюрных герконов в коммутационной системе,
- повышение надежности системы за счет применения электронных элементов и герметизированных контактов,
- уменьшение производственных расходов за счет применения элементов микроэлектроники,
- унификация и прогрессивная технологии изготовления оборудования.
42.Ферридовый коммутационный элемент на базе герметизированного контакта (геркона). Многократный ферридовый соединитель. Схема коммутационного поля, схема управления, описание принципа действия. Преимущества МФС перед другими коммутационными элементами.
геркон – герметизированный контакт.
Длина – 5-7 мм; Диаметр – 2 мм
В
телефонии феридовый коммутационный
элемент выглядит так:
Если токи в обмотках направлены в одну сторону, то сердечник намагничивается и геркон замыкается. Если токи направлены встречно – то геркон размыкается.
С
хема
коммутационного поля:

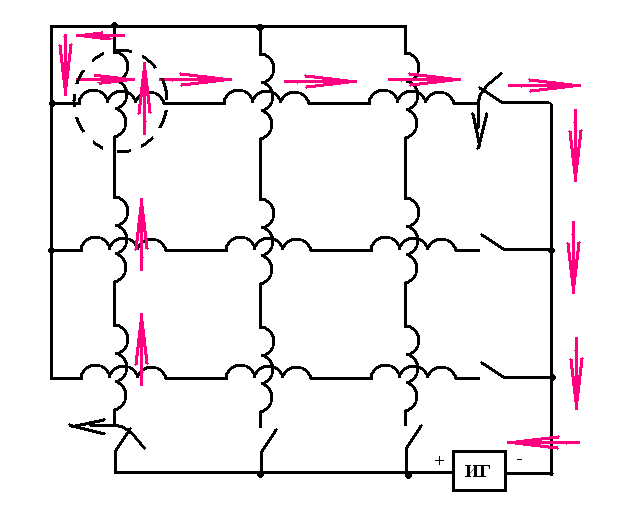

Схема МФС:
Последовательное соединение МФС образует горизонтали и вертикали. Затем вертикали и горизонтали запараллеливаются. Соединение обмоток МФС, имеющего 3 входа и 3 выхода, приведено на рис. Работой МФС управляет импульсный генератор (ИГ), который с помощью управляющего устройства может быть подключен к любой горизонтали и любой вертикали. Если, например, требуется установить соединение между первым входом и первым выходом, то импульсный генератор с помощью управляющего устройства подключается к первой вертикали и первой горизонтали МФС. Импульс тока поступает в горизонтальную и вертикальную обмотки ферида, контакты замыкаются, и он срабатывает, и первый вход подключается к первому выходу. Контакты размыкаются, если импульс тока подается только на одну обмотку.
