Лекциия 5
1. Оборудование для выплавки чугунов и его технико-экономические показатели.
2. Техническое оснащение сталеплавильных цехов.
1.

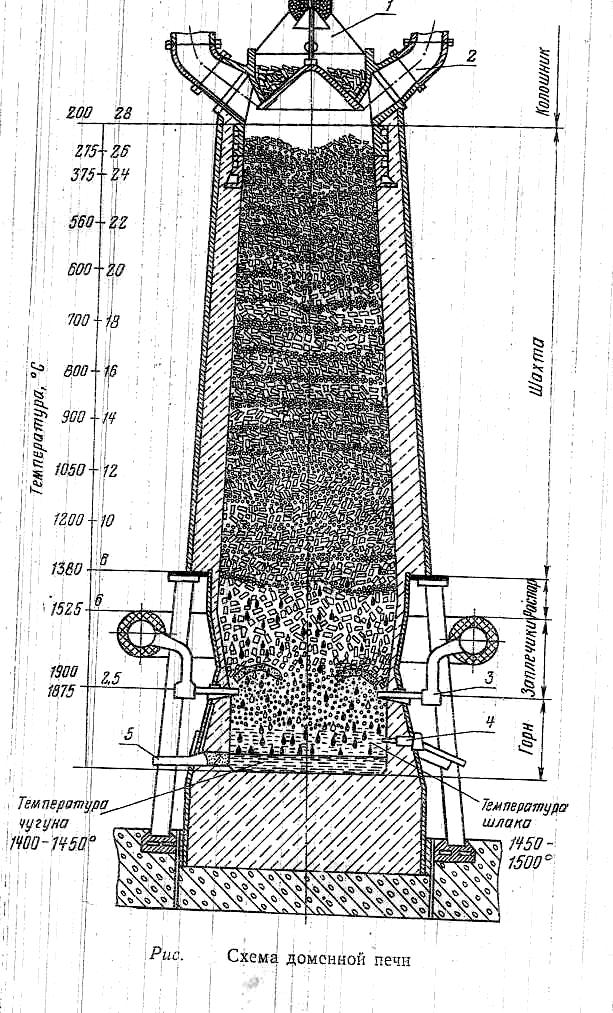

Рис. 11. Устройство доменной печи
Основные показателями, характеризующие работу доменного цеха
1) производительность печи, которая определяется суточной выплавкой передельного чугуна;
2) расход кокса и других материалов на 1 т передельного чугуна (расход кокса в среднем составляет 0,55 т, а на некоторых заводах ниже 0,45 т);
3) коэффициент использования полезного объема печи ; (К) или КИПО
К=
м3/Т
где Vn— полезный объем доменной печи; м3; Т — суточная производительность печи, т;

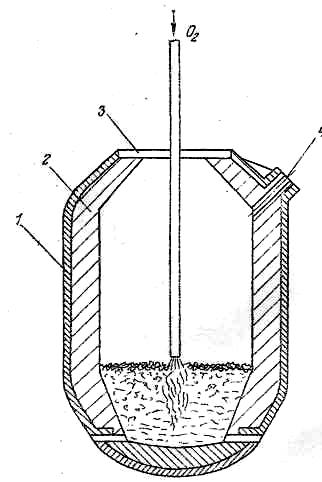

Рис. 12. Схема кислородного конвертора

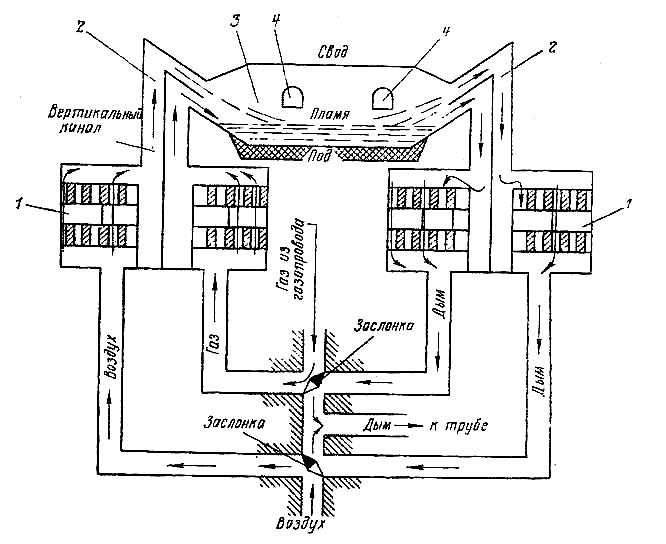

Рис. 13. Схема мартеновской печи.

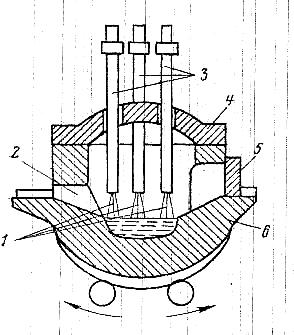

Рис. 14. Устройство дуговой электропечи

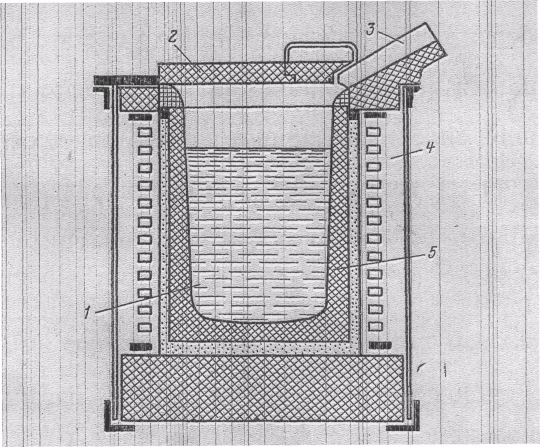

Рис. 15. Схема индукционной электропечи
Лекция 5. Цветные металлы и сплавы
Таблица. Характеристики физико-механических свойств титана (ВТ1 - 00)
Плотность ρ, кг/м3 |
4,5 • 1О-3 |
Температура плавления Тпл, ºС |
1668± 4 |
Коэффициент линейного расширения α∙10-6, град -1 |
8,9 |
Теплопроводность λ , Вт/(м • град) |
16,76 |
Предел прочности при растяжении σ в, МПа |
300-450 |
Условный предел текучести σ 0,2 МПа |
250-380 |
Удельная прочность (σв/ρ∙q)∙10-3, км |
7-10 |
Относительное удлинение δ, % |
25-30 |
Относительное сужение ψ, % |
50-60 |
Модуль нормальной упругости Еx 103, МПа |
110,25 |
Модуль сдвига Gx 103 , МПа |
41 |
Коэффициент Пуассона, μ |
0,32 |
Твердость НВ |
103 |
Ударная вязкость KCU, Дж/см2 |
120 |
Таблица. Марки, химический состав (%) и твёрдость титана губчатого (ГОСТ 17746-79)
Марка |
Тi, не менее |
Не более |
Твердость НВ, не более |
||||||
Fe |
Si |
Ni |
C |
CL |
N |
O |
|||
ТГ-90 |
99,74 |
0,05 |
0,01 |
0,04 |
0,02 |
0,08 |
0,02 |
0,04 |
90 |
ТГ-100 |
99,72 |
0,06 |
0,01 |
0,04 |
0,03 |
0,08 |
0,02 |
0,04 |
100 |
ТГ-110 |
99,67 |
0,09 |
0,02 |
0,04 |
0,03 |
0,08 |
0,02 |
0,05 |
110 |
ТГ-120 |
99,64 |
0,11 |
0,02 |
0,04 |
0,03 |
0,08 |
0,02 |
0,06 |
120 |
ТГ-130 |
99,56 |
0,13 |
0,03 |
0,04 |
0,03 |
0,10 |
0,03 |
0,08 |
130 |
Таблица. Характеристики физико-химических и механических свойств магния
Плотность р, (кг/м3) • 10-3 |
1,74 |
Температура плавления Тпл, °С |
651 |
Температура кипения Ткип, °С |
1107 |
(Удельная теплоемкость (при 20-100 °С), Дж/(г • град) |
1,03 |
Теплопроводность λ , Вт/(м • град) |
157 |
Удельное электросопротивление р , (при 20 °С), ОМ • мм2/м. |
0,047 |
Коэффициент линейного расширения а , при 25 °С, 1 (1/град) • 106 |
26
|
Временное сопротивление σв, МПа |
|
в литом состоянии |
118 |
в деформированном состоянии |
196 |
Предел текучести, МПа: |
|
в литом состоянии |
30 |
в деформированном состоянии |
88 |
Твердость НВ: |
|
в литом состоянии |
30,0 |
в деформированном состоянии |
36,0 |
Относительное удлинение 5 , %: |
|
в литом состоянии |
8,0 |
в деформированном состоянии |
12,0 |
Модуль упругости Е, МПа: |
|
в литом состоянии |
42000-44000 |
в деформированном состоянии |
41000-43000 |
