50. Реле времени с мех-им замедл-ем: пневмат-е, анкерные, моторные.
Реле с пневм. замедлением. В таких реле электромагнит пост. или перемен. тока воздействует на контактную систему через замедляющее устройство в виде пневматич-го демпфера. Преимуществом такого реле является возможность питания как перемен., так и пост. током и независимость от напряжения и частоты питания, темпер-ры.
Пневм. реле РВП примен-ся в схемах электропривода металлорежущих станков и других механизмов. При срабатывании электромагнита, колодка под действием пружины опускается и воздействует на микропереключатель. Колодка связана с резиновой диафрагмой пневматич-го замедлителя. Скорость движ-я колодки определяется сечением отверстия, ч/з кот-е засасыв-ся воздух в верхнюю полость замедлителя. Выдержка времени регулир-ся иглой, меняющей сечение этого отверстия. Контактная система срабатывает без выдержки времени.
Реле с пневмат. замедлением позволяет регулировать выдержку времени в диапазоне от 0,4 до 180 с. с точностью ± 10 %. Контактная система допускает длительный ток 3 А, ток отключения 0,21 А при переменном напряжении 380 В.
Реле с анкерным механизмом. В замедлителях в виде анкерного механизма его пружина заводится под воздействием электромагнита. Контакты реле приходят в движение после того, как связанный с ними анкерный механизм отсчитает определенное время уставки. Выдержка времени у этих реле регулируется в пределах от 7 до 17 с с точностью ±10 % уставки. В реле есть и нерегулируемые контакты, кот-е связаны с якорем электромагнита и использ-ся в цепях, не требующих выдержки времени. Реле надежно работают при напряжении питания до 0,85Uном. Износост-сть анкерного механизма составляет около 15 000 срабатываний, поэтому такие реле не примен-ся при частых включениях.
Моторные реле. Для создания выдержки времени 20—30 мин использ-ся моторные реле времени. В состав реле входит электродвигатель с заданной частотой вращения. Для пуска реле подается напряжение на электромагнит и двигатель. С помощью рычага электромагнит без выдержки времени включает муфту и замыкает выходной контакт . Через муфту и зубчатую передачу двигатель начинает вращать диски с кулачками, воздействующими на промежуточные кулачки и выходные контакты. Выдержка времени работы контактов регулир-ся путем изменения начального положения этих дисков.
При снятии напряжения с реле диски поворачиваются в начальное положение с помощью спиральной возвратной пружины. Точность работы реле ±5 с. Можно устанавливать различную выдержку времени в пяти независимых цепях. Выходные контакты реле допускают длительный ток 10 А. Допустимые колебания напряж-я составляют (0,9-1,12) Uном .Износостойкость не менее 1000 циклов. Время возврата не более 1 с.
31. Горение и гашение дуги перем-го тока при отключении индукт-ой цепи.

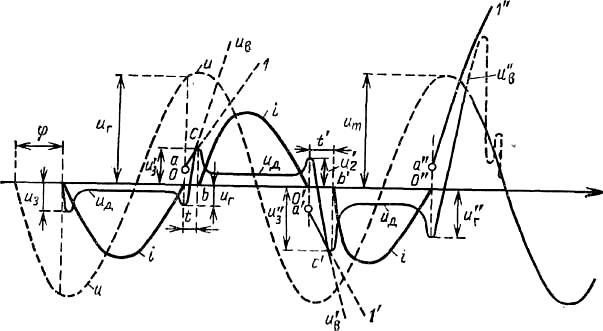

В момент расхождения контактов (МРК) загорается дуга, и напряж-е на дуге изменяется во времени как на рис. В момент времени t = 0 дуга гаснет. Благодаря процессу деионизации в ДУ электрич-ая прочность промежутка увеличив-ся. К промежутку прикладывается восстанавливающееся напряж-е на контактах ив,, создаваемое источником. В момент погасания дуги ЭДС источника близка к
амплитуде. При этом напряжение на промежутке восстанавлив-ся с большой скоростью. В точке с прочность промежутка ниже восстанавливающегося на нем напряжения и происходит пробой. Дуга горит еще полпериода и снова гаснет в точке О'. В точке с' снова происходит пробой междуконтактного промежутка, т.к. после момента времени Ь' кривая электрической прочности а'—1' ниже кривой восстанавливающегося напряжения и'в. При этом загор-ся дуга, кот-я гаснет в точке О", и снова начин-ся процесс нарастания электрич-ой прочности (кривая а"—1”) и восстановления напряжения и"в. После точки О" благодаря эффективному действию ДУ кривая восстанавливающейся электрической прочности а"—1" идет выше кривой восстанавливающегося напряжения ив и происходит окончательное гашение дуги.
В действительности процесс гашения дуги и восстановления напряжения идет сложнее. Когда дуга горит, то ее сопротивление гд мало. После прохождения тока через нуль подвод мощности к дуге прекращается и благодаря ДУ сопротивление дугового промежутка гд возрастает. В этот же момент времени к промежутку приложено восстанавливающееся напряжение ив и через сопротивление гд течет ток, который называется остаточным Iост = Uв/rд. В дуге выдел-ся мощ-сть Рд = Iост гд. Если отводимая от дуги с помощью ДУ мощность Ротв>РД,, то дуга продолжает охлаждаться, ее сопр-ие увеличив-ся и процесс гашения заканчив-ся успешно. Если Рд>Р0ТВ, происходит разогрев столба дуги, ее сопротивление гд падает и происходит пробой. Поэтому под электрич-ой прочностью следует понимать такое напряжение на дуге, при кот-ом Рд = Р0ТВ:
Рассчитать зависимость гд(t) исключительно трудно, и об этом сопротивлении чаще судят по результатам испытаний.
24. Конструкции неразъемных контактов
Неразмыкаемые контакты. Неразмыкаемые контакты применяются для жесткого соединения между собой отдельных токоведущих частей. Конструкция должна обеспечивать надежное, не ослабеваемое при эксплуатации прижатие контактных поверхностей и минимальное переходное сопротивление.

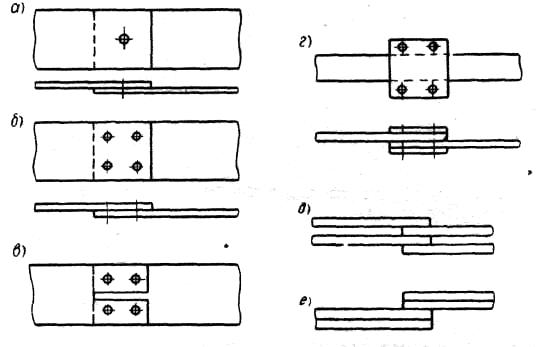

Характерные виды соединения плоских проводников (шин) приведены на рис. 4-6. Шины выгоднее скреплять несколькими меньшими болтами (рис. 4-6,6), чем одним большим (рис. 4-6, а). В первом случае обеспечивается большее число точек соприкосновения, чем во втором. Соединение по рис. 4-6, в обеспечивает большее число точек соприкосновения, чем соединение по рис. 4-6, б. При стягивании накладками (рис. 4-6, г) переходное сопротивление ниже, чем при стягивании сквозными болтами. Соединение пакетов шин рекомендуется выполнять по рис. 4-6, д, где число точек соприкосновения примерно в три раза больше и условия охлаждения лучше, чем при соединении по рис. 4-6, е.
Круглые проводники могут соединяться между собой и с плоскими проводниками следующими способами: концы проводников расплющиваются или снабжаются наконечниками, которые могут напаиваться, привариваться или плотно обжиматься. При токах до нескольких десятков ампер конец проводника может быть свернут в виде кольца (петли) и зажат болтом. Соединение может быть осуществлено при помощи концентрического зажима. Последнее соединение сложное, дорогое и применяется редко.
Рис. 4-6. Болтовые соединения шин
