36.Одержання трьохфазної системи напруг та струмів.

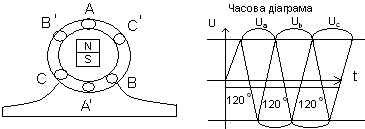

Трьохфазний генератор.
Рухома - ротор, нерухома – статор.
Статор – магнітопровод, в пазок якого вкладена трьохфазна обмотка під кутом 120◦ і який кріпиться до основи за допомогою станини. Ротор – на валу всередині статора закріплюється або магніт (для малопотужних) або електромагніт.
Ротор обертається, навколо ротора виникає обертальне
МП, яке перетинає витки трьохфазної обмотки. У обмоток по закону Фарадея наводиться ЕРС. Оскільки ротор обертається новколо своєї осі, МП змінюється по синусоїдному закону і ЕРС – синусоїдна.
По велечині ЕРС буде однакова в обмотках, а також по частоті, оскільки V обертається МП відносно обмоток однакова; кут зсуву фаз між ЕРС = 120◦
Рівняння трьохфазної ЕРС
eA=EmsinWt
eB= Emsin(Wt+120◦)
eC= Emsin(Wt+240◦)= Emsin(Wt-120◦)
Якщо до кожної обмотки підімкнути споживач, то ми отримаємо замкнену 6-провідну 3-фазну систему
37. З”єднання джерела та приймача енергії зіркою. Симетрична система.
∂-провідна система являється неекономічною. Для того, щоб зробити її економною початок обмоток генератора з”єднають в 1 точку, а кінці обмоток підключаються до споживача.
Фазна напруга- напруга між початком та кінцем фази – UA, UB, UC.
Лінія –ділянка, що з”єднає фазу генератора з фазою споживача. Лінійними напругами називається напруга між лініями і позначається UAB, UBC, UAC.
U AUBUC UФ В UЛ= * UФ
UABUBCUAC UЛ 220В= *127В
Uф=220В, UЛ=310В
Співвідношення для
Iф=Іл
UЛ = * UФ
Фазний струм – струм по фазі.
Лінійний – струм по лінії. 3-фазна 3-провідна система називається симетричною якщо ZA=ZB=ZC, при цьому
IA=IB=IC
рівні між собою.
Сума струмів: IA+IB+IC=0
Сума напруг: UA+UB+UC=0
38.Векторні діаграми струмів та напруг.
Довжини векторів рівні між собою IA+IB+IC=0 UA+UB+UC=0
39. З”єднання джерела та приймача зіркою. Несиметричне коло. Призначення нульового проводу.
Побутове трьохфазне коло(система) несиметричне. Для того, щоб при різних опорах фаз ZA ≠ZB ≠ZC напруги на них були однаковими UA=UB=UC необхідно з”єднати точке генератору і точку споживача нульовим проводом. При цьому напруга на опорі = UФ, IA+IB+IC=І0.
40. Векторні діагоналі струмів та напруг.
41. Потужність трьохкратного кола
При рівних напругах фаз генератору при
, активна потужність
Трьох опорів
При ZA=ZB=ZC ∆
, но так як , то
Активна у 3:
Реактивна UФ
