50.Блок-схема последовательности проверочного теплового расчета теплогенратора.

Исходные данные – расчетная схема котла – материальный баланс котла – тепловой баланс котла – расчет теплообмена в топке котла – расч теплооб в конвективных поверхностях нагрева котла – рассч теплооб в пароперенревателе котл – расч хвостовых поверхностей нагрева котла – проверка сходимости типового баланса по температуре уходящих газов

51.Общее уравнение материального баланса котла ,его сосмтавляющие.

материальный ба­ланс котла в целом составляют для его газовоздушного и пароводяного трактов . Материальный баланс процессов преобразо­вания химической энергии топлива в тепловую продук­тов сгорания описывается уравнением

B + Gв + G_Bо = G_г-G₃. В левой части уравнения представлены расходы топли­ва В и окислителя — воздуха G_B, организованно посту­пающего^ топочный объем котла, а также расход воз­духа G_Во, подсасываемый (при работе котла под раз­ряжением) по газовому тракту.

G_Во = G_В1 +G_В2 +G_В3

где AG_Bi , AG_Bj , AG_Bi —присосы воздуха соответственно в топку

котла, в конвективные поверхности нагрева, в воздухоподогреватель, кг/с.

В правой части уравнения представлены расходы га­зообразных продуктов сгорания, покидающих котел (G_г, и твердых минеральных остатков (при сжигании твер­дого топлива), выпадающих по газовому тракту (G_31, G₃₂), улавливаемых в золоуловителе (G₃₃) и уносимых с продуктами сгорания (G₃₄), кг/с, так что

52. Расчет объемов воздуха, необходимо для сгорания топлива, основные реакции горения. Избыточное количество воздуха, присосы воздуха.

При расчете объема воздуха V, необходимого для сгорания 1 кг топлива, нужно знать расход кислорода для обеспечения химических реакций горения, состав которого задается в процентах от 1 кг рабочего состоя­ния жидкого или твердого топлива или его составляющих в процентах от 1 м³ в случае га­зообразного топлива компонентов топлива будут наблюдаться следующие хи­мические реакции:

С + 0₂ = С0₂; S + 0₂ = S0₂; 2Н₂ + 0₂ = 2Н₂0 Коэффициент избытка воздуха зависит от вида сжи­гаемого топлива, его качества, условий и параметров топ-ливоподготовки, метода сжигания топлива и конструк­ции топочного устройства. Коэффициент выбирают из условий обеспечения получения максимального КПД котла при допустимых выбросах окислов азота.

53.Материальный баланс котла. Энтальпия продуктов сгорания, воздуха, золы топлива.

Энтальпия золы

hзл = а_ун (А/l00)/h’зл,

где а_ун — доля золы топлива, уносимая газами; h_зл — энтальпия 1 кг золы, кДж/кг.

Учет энтальпии золы в связи с относительно малой ее величиной производится лишь при сжигании пылевид­ных многозольных топлив, для которых приведенная ве­личина уноса золы из топочного объема а_УнА_пр> 1,43, % (кг/МДж).

54. Тепловой баланс котла. Схема расчета.

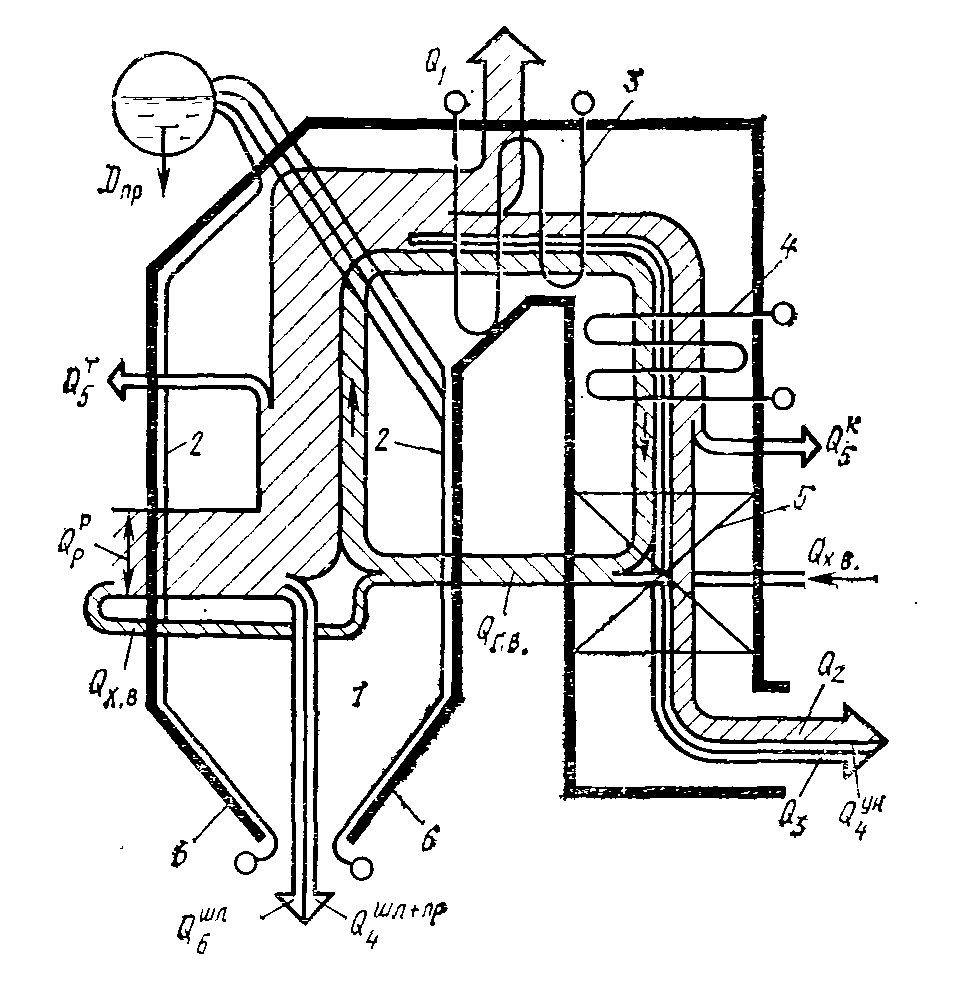

/ — топочный объем; 2 — радиационные поверхности нагрева; 3 — поверхности нагрева пароперегревателя; 4 — поверхности нагрева водяного экономайзера; 5—поверхности нагрева воздухоподогревателя; 6 — контур когла

55. Тепловой баланс котла. Общее уравнение.

Соотношение, связывающее приход и расход теплоты в теплогенераторе, составляет его тепло­вой баланс. При тепловом расчете тепловой баланс со­ставляют на основании нормативных материалов на 1 кг израсходованного твердого или жидкого топлива (или на 1 м³ газообразного топлива), или в процентах от введенной теплоты. Тепловой баланс теплогенератора выражается равенством между введенной и израсходо­ванной теплотой, отнесенной к 1 кг (м³) израсходован­ного топлива (рис. 2.28):

Q_p = Q1 + Q_п,

где Q_p — введенная теплота, кДж/кг (кДж/м³); Q₁ — полезно ис­пользованная теплота, кДж/кг (кДж/м³); Q_П — сумма тепло­вых потерь, кДж/кг (кДж/м³).
