- •Тема 4. Технические средства проведения досмотра.
- •1. Переносной металлодетектор с вихретоковым датчиком.
- •2. Переносной металлодетектор с дифференциально-мостовым датчиком.
- •3. Примеры переносных металлодетекторов, применяемых при досмотрах на воздушном транспорте. Досмотровый ручной металлоискатель вм-311
- •Расстояние обнаружения
- •Технические характеристики вм-311
3. Примеры переносных металлодетекторов, применяемых при досмотрах на воздушном транспорте. Досмотровый ручной металлоискатель вм-311

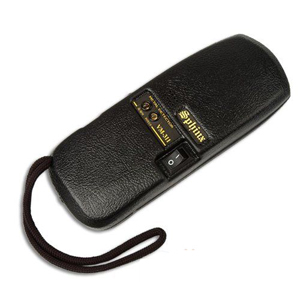

Портативный металлоискатель Сфинкс SPHINX BM-311 предназначен для поиска скрытых металлических предметов в одежде и на теле человека, в багаже, корреспонденции, строительных конструкциях, грунте и пр. Сфинкс SPHINX BM-311 может использоваться службами таможенного контроля и досмотра спец. подразделениями МВД в качестве портативного поискового средства обнаружения предметов из черных и цветных металлов. Условия эксплуатации прибора:- температура окружающего воздуха от -15 гр. цел. до + 50 гр. цел;- относительная влажность до 98% при температуре + 25 гр. цел.;- атмосферное давление от 630 до 800 мм рт. ст.
Металлодетектор Сфинкс SPHINX BM-311 представляет собой портативный металлоискатель с вихретоковым преобразователем (ВТП), встроенным в плоский прямоугольный корпус прибора из ударопрочного пластика, внутри которого размещены также электронные элементы схемы и источник питания. Принцип работы прибора основан на гармоническом (одночастотном) вихретоковом методе обнаружения скрытых металлических объектов. Сущность метода заключается в регистрации электромагнитного поля вихревых токов, возбуждаемых в электропроводящем объекте при питании катушки ВТП переменным током. ЭДС вихревых токов, наводимая в катушке ВТП, вызывает изменения амплитуды установившихся колебаний автогенератора, которые усиливаются и детектируются в электронной схеме прибора. После детектирования сигнал постоянного тока подается через пороговое устройство на пьезоэлектрический звуковой сигнализатор (зуммер), светодиодный индикатор (красный) и разъем для подключения наушников. Звуковая и световая сигнализация прибора срабатывает при попадании металлического предмета в поле ВТП, и соответствующем превышении сигналом порогового уровня. Система автоподстройки обеспечивает поддержание стабильной амплитуды колебаний генератора при изменении условий эксплуатации (температура, влажность) и автоматическую настройку прибора сразу после включения питания без ручной настройки. Встроенный стабилизатор напряжения обеспечивает работоспособность металлодетектора Сфинкс SPHINX BM-311 при изменении напряжения батареи от 7 до 11 В.
Механическая прочность и жесткость конструкции портативного металлоискателя Сфинкс SPHINX BM-311, являются одним из основных конструктивных параметров, прямо влияющих на его чувствительность и стабильность работы. Поломки поискового элемента при случайных падениях, ложные срабатывания при проведении досмотра, вызванные соприкосновением с объектом, могут свести на нет прекрасные технические параметры, демонстрируемые на спокойно лежащем на столе приборе.
Расстояние обнаружения
Пистолет |
20 см |
Нож |
15 см |
Бритвенное лезвие |
7 см |
Монета |
6 см |
Игла Швейная |
4 см |
Технические характеристики вм-311
Тип металлоискателя |
Ручной |
Рабочая частота |
31 кГц |
Напряжение питания |
DC 9 В |
Время непрерывной работы |
30 ч |
Ток потребления от источника питания |
10 мА |
Индикация |
Звуковая/Световая |
Габариты |
190х70х63 мм |
Масса |
0.2 кг |
