Объем продаж (автомобиль, значение объема продаж)
Идентификатор в свою очередь можно представить в виде двух частей:
И(S, Q), где:
S - составленное из реквизитов наименование показателя, выявляющее его предметный смысл;
Q — дополнительные признаки показателя, составленные также из реквизитов и уточняющие его количественное значение.
Например:
И (модель автомобиля, время)
Выделенные реквизиты могут быть в свою очередь составными. Для уточнения связей между ними строятся схемы, детализирующие объект до такой степени, что дальнейшая детализация невозможна.
Реквизиты самого нижнего уровня называются единичными. Другие, расположенные на более верхних уровнях - множественными.
Дальнейший анализ проведем, начав с дополнительных признаков. Они могут состоять из единиц измерения Е, уровня показателя У, времени В, субъекта С. Представим эту структуру в виде соотношения:
Q (Е, С, В, У)
Таким образом, И (S (Е, С, В, У))
Например:
И (модель автомобиля (менеджер, регион, год, покупатель))
Наименование показателя может быть слитным (определенным одним реквизитом) или иметь свою структуру и, в свою очередь, состоять из реквизитов, таких как формальная (вычисляемая) характеристика показателя - Ф; обозначение отображаемого технологического или бизнес - процесса - П; объект измерения, подсчета – О. Тогда
S (Ф, П, О)
Например:
S (модель автомобиля, фирма изготовитель, год выпуска)
Таким образом, общая структурная формула показателя примет вид:
И (S, Q)
S (Ф, П, 0)
Q (Е, С, В,У)
И ((Ф, П, 0) (Е, С, В, У))
Р ((Ф, П, 0) (Е, С, В, У)Х)
Данная структура может отображать документ вида:
Объем продаж |
||||||
Автомобиль |
Время |
|||||
Модель автомобиля |
Фирма изготовитель |
Год выпуска |
Менеджер |
Регион |
Год |
Покупатель |
|
|
|
|
|
|
|
5. Пространственная интерпретация понятия показатель.
Для образного восприятия сложных понятий удобна их пространственная или геометрическая интерпретация. Представим пространство признаков показателя на системе координат (рис. 2). Число измерений признаков этого пространства равно числу осей его системы координат, на которых откладывают отрезки, соответствующие реквизитам-признакам.

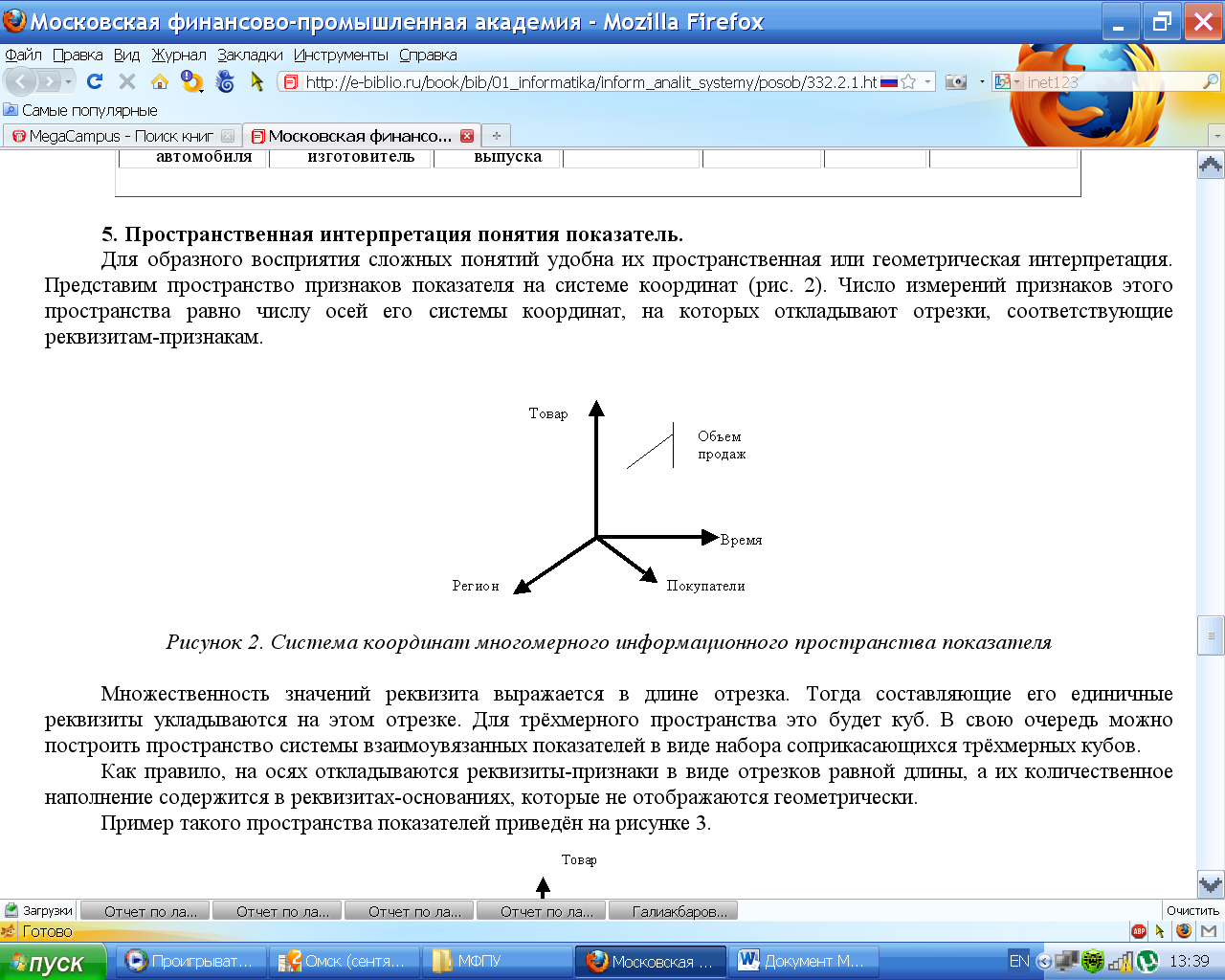

Рисунок 2. Система координат многомерного информационного пространства показателя
Множественность значений реквизита выражается в длине отрезка. Тогда составляющие его единичные реквизиты укладываются на этом отрезке. Для трёхмерного пространства это будет куб. В свою очередь можно построить пространство системы взаимоувязанных показателей в виде набора соприкасающихся трёхмерных кубов.
Как правило, на осях откладываются реквизиты-признаки в виде отрезков равной длины, а их количественное наполнение содержится в реквизитах-основаниях, которые не отображаются геометрически.
Пример такого пространства показателей приведён на рисунке 3.

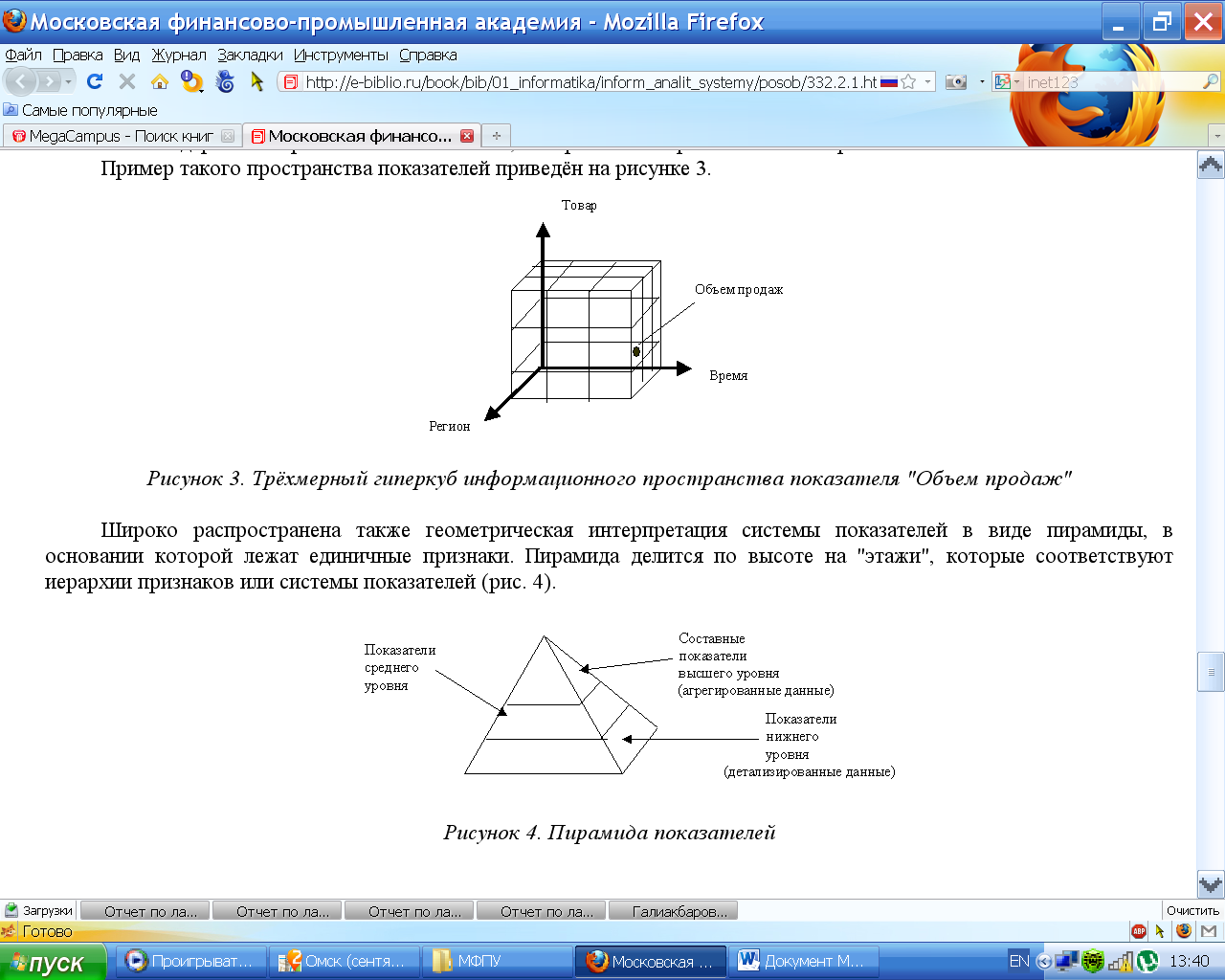

Рисунок 3. Трёхмерный гиперкуб информационного пространства показателя "Объем продаж"
Широко распространена также геометрическая интерпретация системы показателей в виде пирамиды, в основании которой лежат единичные признаки. Пирамида делится по высоте на "этажи", которые соответствуют иерархии признаков или системы показателей (рис. 4).
Рисунок 4. Пирамида показателей
Соответствующие структуры представляют также в виде перевёрнутого дерева или рыбьего скелета" - диаграммы Ишикава (рис. 5).

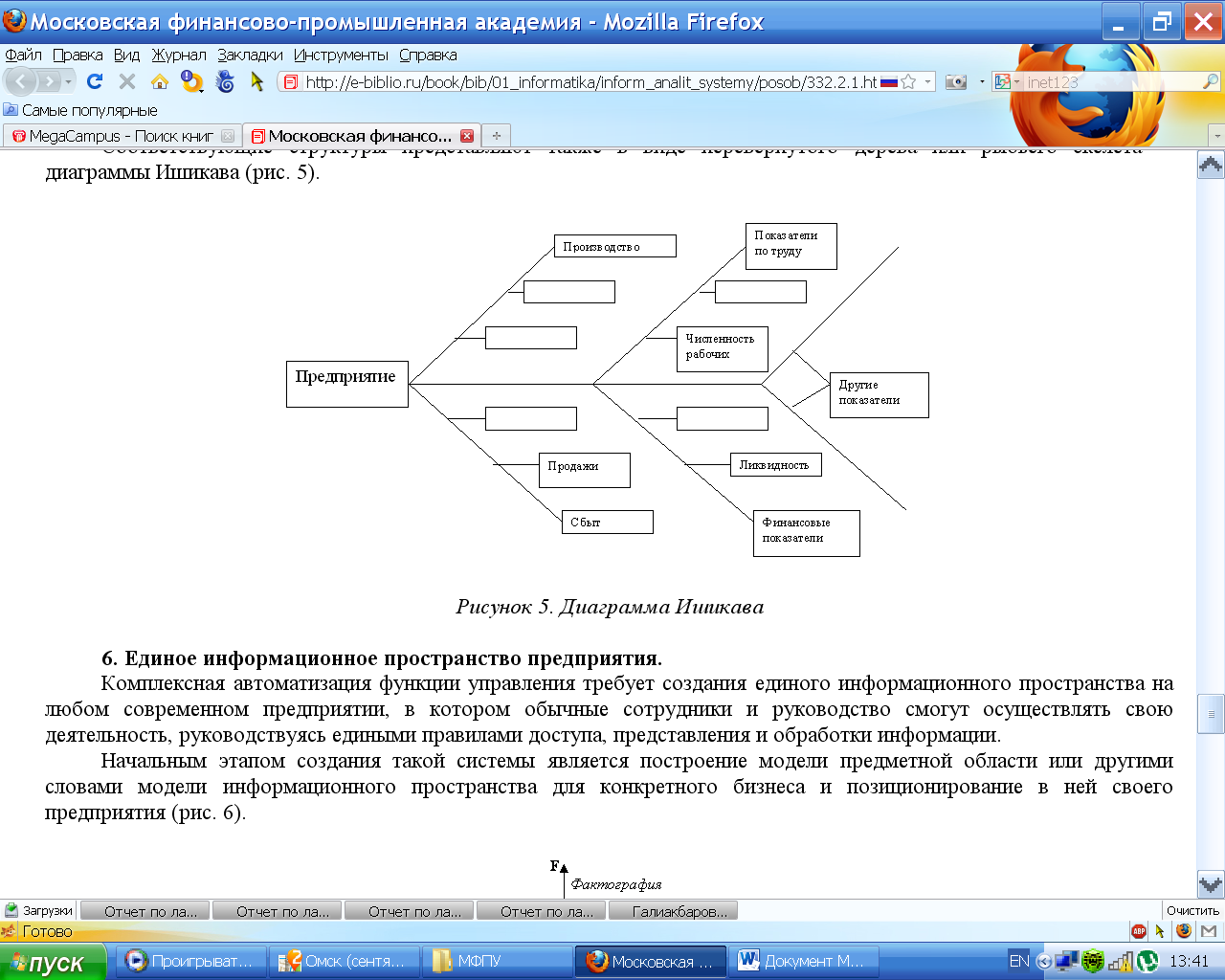

Рисунок 5. Диаграмма Ишикава
