27. Время импульсные вольтметры с двойным интегрированием.

Техника измерений напряжения

При применении любого вольтметра необх. Знать какой детектор и масштаб шкалы. Измеряют синусоидальное напряжение.

Тип детектора	Uд	Граф. шкалы	Коэфф. шкалы	Показания
пик	Um	пик	1	Um
пик	Um	дейст	1/Ka	U
пик	Um	Ср. выпр.	1/KaKф	Uср.в.
дейст	Um/Ka	пик	Ка	Um
дейст	Um/Ka	дейст	1	U
дейст	Um/Ka	Ср. выпр.	1/Кф	Uср.в.
Ср. выпр.	Um/KaKф	пик	КаКф	Um
Ср. выпр.	Um/KaKф	дейст	Кф	U
Ср. выпр.	Um/KaKф	Ср. выпр.	1	Uср.в.

К_а=1,41 К_ф=1,11

Измерение напряжения шума. Множество разных гармоник,только 3-ий тип можно применить для измерений. Измерение импульсных сигналов – тип1. Измерение промышленных измер.-тип 4,5. Измерение высокочастотных рез., с большой полосой пропускания. Сам детектор выносится в щуп.

28. Назначение и классификация осциллографов

Осциллографы(О.) используются для визуального наблюдения периодических сигналов, при этом можно измерить длительность сигнала, период следования, длит. Периода и заднего фронтов величину спада амплитуды; Величину «+»,«-» выбросов на фронтах; наличие процессов.

Классификация О.:

1. Универсальные О. 100МГц

А) сервисные

Б) лабораторные

2. Стратоскопические О. – Они используются для измерения высокочастотных сигналов, либо кратковременных повторений сигналов до 10МГц работ.

3. Запоминающие О. для исследования однократных, редко повторяющихся процессов.

4. Специальные О. – О. Целевого назначения, снятие видеосигнала; для переходных процессов.

О. делятся:

1) одноканальные

2) многоканальные (2,4…)

О. делятся по исполненю:

1) аналоговые на ЭЛТ

2) цифровые с использованием матричных экранов

3) виртуальные приборы

29. Универсальные осциллографы. Структурная схема.

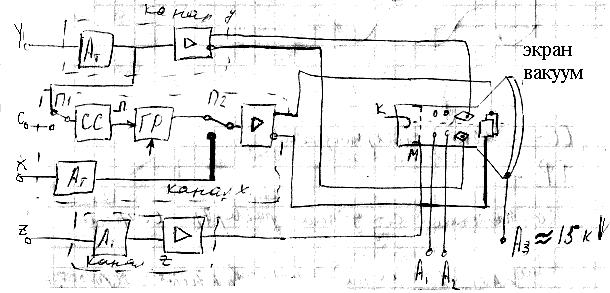

Универсальный аналоговый О. (Эл-но-лучевая трубка): к - катод; А₁,А₂,А₃ – анод; М–модулятор(сетка); отклоняющаяся система пластин х,у; у – по вертикали, х - по горизонтали. Применяется в ТВ,мониторах. Канал у: Ат – аттенюатор и ( ) парафазный усилитель; Осн. Функции преобразоватьсигнал, усилить, уменьшить.

Канал х: СС – схема синхронизации; ГР - ; Назначение – создание развертки сигнала.

Канал z: канал управления яркостью луча.

30. Виды разверток и режимы работы развертки осциллографа

Развертка – принудительное движение луча, которое происходит даже при отсутствии вх. Сигнала.

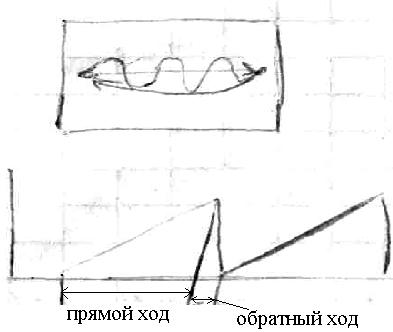

Виды: линейные;синусоидальные; круговая; растровая развертка (ТВ,мониторы, новые О.). Часто используемая – линейная развертка. Обратный ход не виден (верх. Рис.)

Коэффициент Нелин. Искажения равен 1%.

Синусоидальная развертка крайне редкий режим в этом случае. Спец. Режим

Круговая развертка луч на экране пробегает по кругу. Переключатель П₂ в нижнем положении особое напряжение на х,у.

Используется для измерения частоты и фазы сигналов. Основные случаи:

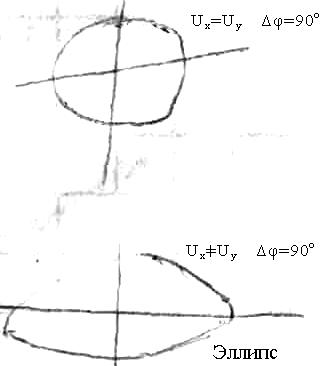

Если частоты не равны, то фигуры Лиссажу(послд.)

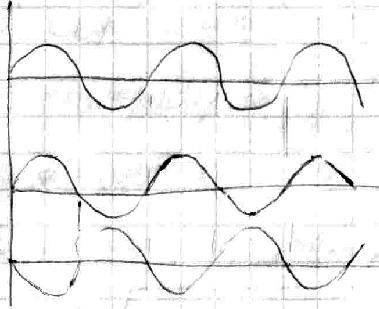

Наиболее часто применяемые режимы работы. Для того, чтобы изображение было устойчивым необх., чтоб начало луча совпало с фронтом исследуемого сигнала, либо с другой иной точкой сигнала.

Автоколебательная развертка – когда генератор развертки запускается автомат., даже при отсутствии вх. Сигнала, при этом оператор подбирает частоту развертки т.о., чтобы выполнялось Т_р=кТ_х. Однако атоколеб. Режим требует точной установки частоты, что не всегда возможно.

Ждущий режим работы развертки. В этом случае генератор развертки запускается от синхр. сигнала.

1. форма импульса – от исследуемого сигнала, внутреннего запуска

Используется для исследования периодических сигналов.

Однократный запуск развертки: Используется для одиночных сигналов.

Для О. имеющие запоминание сигнала.
