1.2. Топологические особенности структуры полимеров.

Важным показателем структуры полимеров является молекулярная масса. В реальном полимере не бывает, чтобы все макромолекулы имели бы одинаковые размеры и равные молекулярные массы. Существуют определенные распределения макромолекул по этим свойствам внутри данного образца полимера, зависимые, в основном, от условий синтеза полимера.

Распределения по молекулярным массам могут быть обработаны статистически. Можно получить несколько средних величин, пригодных для общего описания средней степени полимеризации и средней молекулярной массы. Наиболее важными являются среднечисловая и среднемассовая молекулярные массы.

В приближении, применимом для полимерных образцов с высокой степенью полимеризации, отношение между средней молекулярной массой (М) и средней степенью полимеризации (n) постоянно:

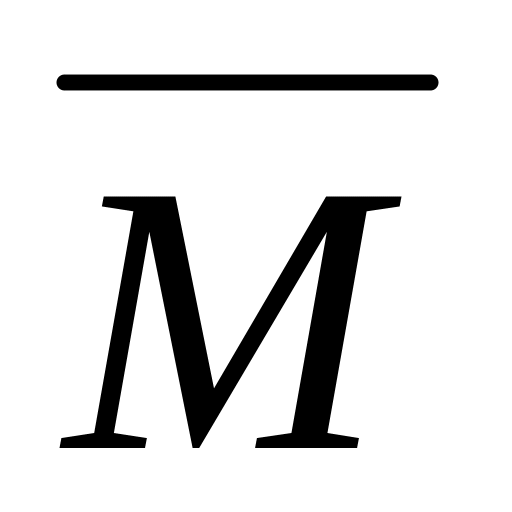

=М₀ n,

где Мо - постоянная величина, примерно равная молекулярной массе звена.

Среднечисловая молекулярная масса М_n вычисляется по формуле:

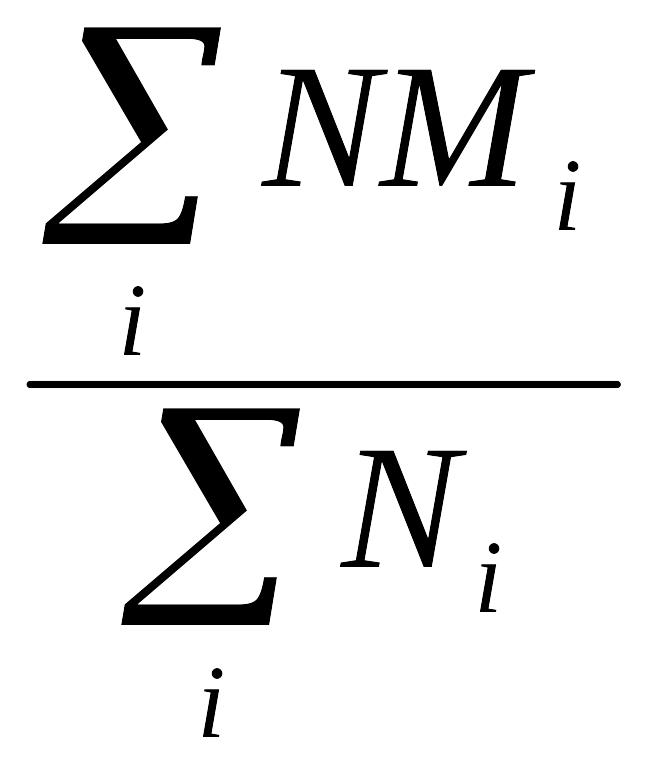

_n= , (2)

где N_i - число молекул сорта i, имеющихся в смеси; M_i - их молекулярная масса. Суммирование производится по всем сортам молекул в смеси.

Вместо числа молекул Ni можно использовать число молей т_i или мольную долю.

Среднемассовая молекулярная масса M_w получается путем сложения числа граммов g_i полимера, молекулы которого имеют молекулярную массу M_i умноженного на эту молекулярную массу, и деления на общую массу полимера в граммах. В этом случае мы также можем использовать массовую долю W. Поэтому

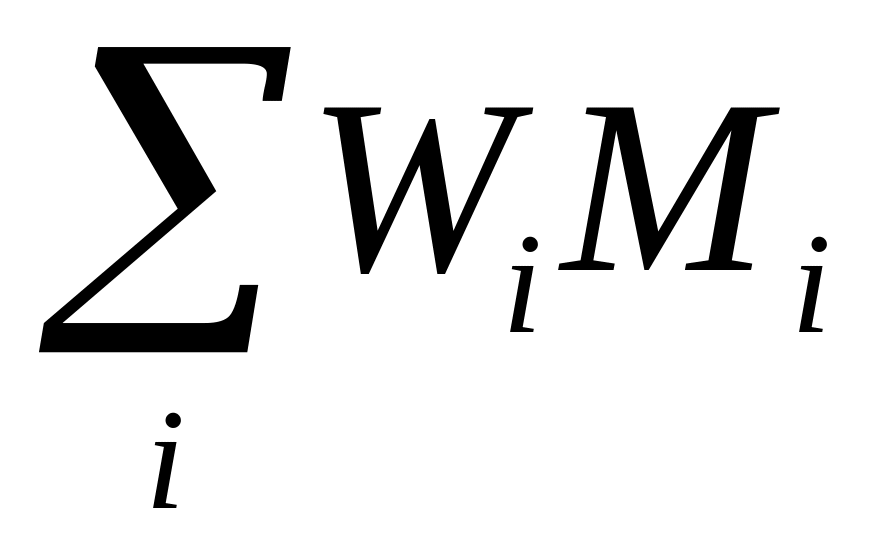

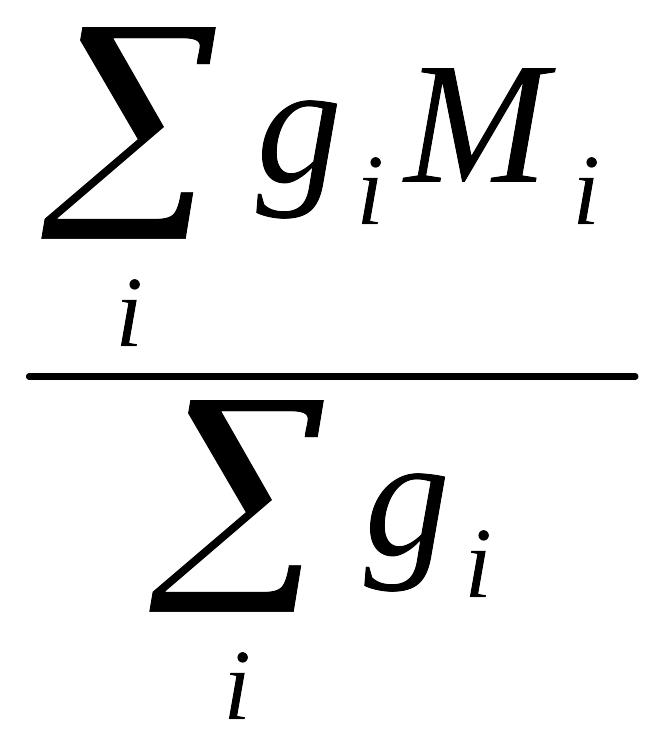

_w= = (3)

Полимер, у которого все молекулы имеют одинаковые массы (М_w=М_п) называется монодисперсным. Реальные полимеры полидисперсны, так как имеют определенный разброс по молекулярным массам. Отношение М_w : М_п используют для оценки разброса молекулярных масс. Чем это отношение больше, тем больше этот разброс и шире дисперсия по молекулярным массам.

Например, смесь из равных количеств двух сортов молекул молекулярными массами 1000 и 100000 соответственно имеет М_w=99020; М_п =50500 и М_w/ М_п = 1,96. Если взять равные по массе количества тех же молекул M_w=50500, а М_п=1,980, то M_w/M_п=25,5 .

Если макромолекулы полимера имеют линейное строение, то параметры М_w, М_п и М_w/М_п достаточно полно характеризуют топологию системы.

Если макромолекулы разветвлены, то необходимо использовать дополнительные параметры для оценки этой разветвленности. Это усложняет описание системы, однако в принципе это возможно.

Как известно, полимеры, имеющие линейные или разветвленные макромолекулы, являются термопластичные полимерами (термопластами). Термопластичные материалы обратимо изменяют свойства при изменении температуры. При повышении температуры они размягчаются и могут находиться в текучем состоянии и при охлаждении делаются твердыми. Эти полимеры растворимы в соответствующих растворителях. Типичные термопласты – это полиэтилен, поливинилхлорид, капрон, полиметилметакрилат (оргстекло) и т.д.

Вместе с тем существует большая группа полимеров, у которых молекулы имеют сетчатое строение, т. е. весь объем полимера пронизан ковалентными связями между атомами. Эти полимеры называют термореактивными (реактопласты). Реактопласты не имеют текучего состояния, они не растворимы, а могут лишь набухать в растворителях.

В отношении реактопластов теряет смысл понятие молекулярной массы, так как весь образец материала можно рассматривать как одну молекулу. К реактопластам относится резины, отверждённые фенолоформальдегидные, эпоксидные, полиэфирные, кремнийорганические смолы и композиции на их основе.

Топологическая оценка структуры сетчатых полимеров требует другого подхода. Наиболее важной структурной характеристикой этих полимеров является величина средней молекулярной массы полимерной цепи между узлами структурной сетки М_с. Величину М_с можно теоретически рассчитать и определить экспериментально с помощью независимых методов. Более того, в ряде случаев М_с может быть задано и реализовано в ходе синтеза и перера6отки полимера.
