Понятие типа кадра

С использованием стека протоколов IPX/SPX тесным образом связано понятие типа кадра (frame). Под кадром понимается базовая упаковка битов, представляющая собой пакет данных, посланный от одного компьютера к другому по сети.

Тип кадра (frame type) определяет, в первую очередь, его структуру, а также способ передачи. Комитетом IEEE разработан стандарт, регламентирующий структуру сетей на физическом и канальном уровнях.

Этот стандарт описывает как физическую среду передачи данных, так и методы передачи кадров.

В рамках данного стандарта был определен ряд спецификаций, получивших название спецификаций 802. Согласно данным спецификациям каждой сетевой архитектуре соответствуют определенные типы кадров.

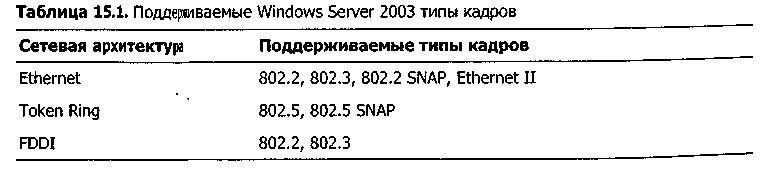

В табл. 18.1 приведены типы кадров, поддержка которых реализована в протоколе NWLink, поставляемом в составе Windows Server 2003.

Для успешного сетевого взаимодействия его участники должны использовать одинаковый тип кадра.

В большинстве случаев система может самостоятельно определять тип используемого кадра (Auto Frame Type Detection).

Однако в некоторых ситуациях может потребоваться определить тип кадра вручную Если в сети используется несколько типов кадра, система присваивает значение типа кадра по умолчанию (802.2).

Путаница с используемыми типами кадров в определенной степени спровоцирована самой Novell. Ранние версии операционных систем этой компании использовали в качестве стандартного типа кадров спецификацию 802.3. Начиная с версии NetWare 3.12, в качестве стандартного типа кадров использовалась другая спецификация - 802.2.

Структурой стека протоколов IPX/SPX допускается использование в пределах одного физического сегмента нескольких различных типов кадров Однако при этом необходимо определить для компьютеров, использующих их различные сетевые номера. Другими словами, компьютеры, использующие одинаковый тип кадра, находятся в одной логической подсети, а компьютеры с другим типом кадров — в другой подсети.

Самая распространенная ошибка многих администраторов связана с использованием неправильного типа кадров. Поэтому, если после установки протокола NWLink вы не можете установить соединение с некоторыми компьютерами сети, проверьте, одинаковый ли тип кадра используется для их взаимодействия.

Использование Novell Client

Служба клиента для сетей NetWare, поставляемая Microsoft в составе Windows, Server 2003, имеет одну характерную особенность. Эта служба может использоваться только для взаимодействия с сетями NetWare, использующими IPX/SPX в качестве основного транспортного протокола.

Однако в новой версии операционной системы NetWare 5.0 корпорация Novell предложила пользователям собственную реализацию стека протоколов TCP/IP. Более того, возможно построение сети на основе только стека протоколов TCP/IP. В такой сети использование службы интеграции, предлагаемой Microsoft, становится невозможным. Во многом это обусловлено тем, что фактически в Windows Server 2003 используются службы интеграции, предложенные еще в Windows NT 4.0.

Хотя семейство операционных систем NetWare 5.x позволяет организовывать сеть, используя как TCP/IP, так и IPX-протоколы, в некоторых ситуациях это не всегда оправданно. В ситуации, когда в сети NetWare все клиенты используют протокол TCP/IP, может оказаться неоправданным расточительством активизация протокола IPX только для того, чтобы обеспечить возможностью доступа нескольких клиентов Microsoft.

В подобной ситуации более целесообразным представляется задействовать специальное программное обеспечение, предлагаемое Novell, которое позволяет использовать Windows Server 2003 в качестве клиента сети NetWare (Novell Client v.4.7 for Windows NT/2000).

Установив программное обеспечение клиента, пользователь может получать прямой доступ к ресурсам серверов NetWare при помощи обоих стеков протоколов (TCP/IP и IPX/SPX). Помимо этого Novell Client позволяет в полной мере использовать многочисленные возможности, предлагаемые операционной системой NetWare и, в первую очередь, службой каталога NDS.

В состав Novell Client for Windows 2000 входят компоненты, которые позволяют осуществлять администрирование сетей NetWare, что делает данное приложение особенно ценным в гетерогенной сети. Кроме того, прямой доступ к ресурсам дает более высокую скорость передачи данных, нежели при использовании службы шлюза.

Тем не менее следует понимать, что Novell Client разрабатывался в расчете на использование Windows Server 2003 именно в качестве клиента сети NetWare, а не как средство сопряжения двух различных типов сетей. Это означает, что данное программное обеспечение должно быть установлено на каждом компьютере, которому необходимо предоставить прямой доступ к ресурсам сети NetWare.
