48. Структура умк.

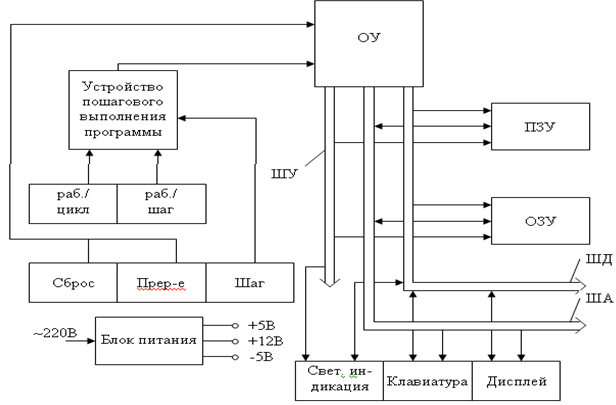

Учебный микропроцессорный комплект (УМК). УМК представляет собой законченную микроЭВМ на основе микропроцессора КР580ПК80 и имеет следующие технические характеристики:
объём ОЗУ-1 Кбайт;
объём ПЗУ-2 Кбайт;
в том числе ПЗУ пользователя-1 Кбайт;
возможность прерывания – 1 вектор;
программное обеспечение – системная программа “Монитор”.
Ввод информации в микроЭВМ и вызов директив монитора осуществляется с клавиатуры. Пульт оператора состоит из клавиатуры, 16-разрядного дисплея, световой индикации и управляющих кнопок сброса ”СБ”, прерывания “ПР”, шага “ШГ”, а также переключателей работа/шаг “РБ/ШГ” и команда/цикл “КМ/ЦК”.
С клавиатуры пульта осуществляется вызов следующих директив:
чтение и модификация содержимого ячеек памяти;
чтение и модификация содержимого регистров;
вычисление контрольной суммы массива памяти;
заполнение массива памяти константой;
перемещение заданного массива памяти в адресном пространстве;
выполнение программ пользователя с возможностью установки до двух точек останова.
В УМК предусмотрено шаговое выполнение программ, при этом для отображения состояния ША, ШД и регистра состояний в двоичном коде используется световая индикация на светодиодах.
Основой микроЭВМ является ОУ, которое производит все операции по обработке информации. Исходным состоянием ОУ является чтение информации по нулевому адресу ПЗУ. ОУ принимает это состояние после нажатия управляющей кнопки “СБ”. Информация о состоянии ОУ фиксируется в регистре состояния в начале каждого машинного цикла.
В ПЗУ записана программа “Монитор”, обеспечивающая ввод информации с клавиатуры пульта оператора и вывод её на дисплей. “Монитор” занимает 1 Кбайт ПЗУ (адреса 0-3FF) и использует ещё 54 ячейки ОЗУ, ещё 1Кб зарезервирован за пользователем (адреса 400-7FF). ОЗУ используется для хранения программ пользователя и имеет ёмкость 1Кб(адреса 800-BFF).
