3. Электрическая цепь с идеальной емкостью с.
Ток опережает напряжение на угол φ = π/2. Средняя мощность за период равна нулю. Наибольшая энергия, запасенная в электрическом поле: W = (CU2)/2.
Рис. 18. Временная диаграмма напряжения, тока и мощности для цепи переменного тока с емкостью С.
Здесь также имеет место непрерывный обмен энергией между источником и цепью, в которой доставляемая энергия преобразуется в энергию электрического поля конденсатора или происходит обратное преобразование.
Итак, средняя мощность P = UI cos φ ВА = Вт является активной мощностью. Амплитуда переменной мощности, идущей на увеличение энергии магнитного или электрического полей или поступающей обратно в сеть называется реактивной мощностью Q = UIsin φ ВА = Вар
Амплитуда мощности, изменяющейся с двойной частотой, называется полной мощностью и выражается S = UI = √P2 + Q2 ВА = кВА
Произведение действующих значений напряжения и тока цепи также называется полной мощностью.
Лекция 7
Тема: Трехфазные электрические цепи.
Основные понятия. Получение трехфазной ЭДС. 3х фазные системы ЭДС, напряжения и тока. Связанные и несвязанные системы.
Многофазная электрическая цепь представляет собой совокупность нескольких однофазных цепей, в которых действуют ЭДС одинаковой частоты, сдвинутые по фазе друг относительно друга и создаваемые общим источником энергии. Число однофазных цепей, входящих в многофазную, называется числом фаз, а отдельную однофазную цепь называют фазой многофазной цепи.
Многофазная электрическая цепь называется симметричной, если сопротивления всех ее фаз равны по значению и имеют одинаковый характер, т.е. одинаковы комплексные сопротивления всех фаз. Многофазную электрическую цепь называют несвязанной, если ее фазы не соединены электрически, и связанной, если такое соединение имеется.
Совокупность ЭДС, действующих в многофазной цепи, называется многофазной системой ЭДС, а совокупность токов в ее фазах - многофазной системой токов. Система ЭДС (токов) является симметричной, если амплитуды всех ЭДС (токов) равны и сдвиг по фазе между ЭДС (токами) любых двух следующих друг за другом фаз многофазной цепи одинаков
Еm, k+1 = Еmk, α = ψk – ψk+1 = 2π/m,
где m - число фаз,
E m, k+1, Emk,ψk+1, ψk - амплитуды и начальные фазы ЭДС Ek+1, Ek
Самая распространенная система 3х-фазного тока была освоена в 1890-91 г. М. О. Доливо - Добровольским.
Трехфазный генератор.
В пазах статора располагаются проводники 3-х одинаковых обмоток. Оси обмоток (фаз) сдвинуты в пространстве на угол 2π/3
Рис. 19. Схематическое изображение 3х-фазного генератора в разрезе.
относительно друг друга. На роторе имеется обмотка постоянного тока, концы которой присоединяются к контактным кольцам и через щетки к источнику питания.
При вращении ротора с угловой частотой ω по часовой стрелке вращающееся поле вначале пересекает проводники фазы А, затем фазы В и после фазы С. В фазах обмотки статора индуктируются синусоидальные ЭДС, сдвинутые по фазе на одну треть периода:
EA = Em sin (ωt + ψE)
EB = Em sin (ωt + ψE - 2π/3)
EC = Em sin (ωt + ψE - 4π/3)
Рис. 20. Временные и векторные диаграммы 3х-фазной симметричной системы ЭДС.
Полученная многофазная система ЭДС называется симметричной трехфазной системой ЭДС. При направлении вращения ротора, когда порядок чередования ЭДС в фазах совпадает с направлением вращения, система ЭДС является симметричной системой прямой последовательности ЭДС. Если порядок чередования будет обратным, получим симметричную систему обратной последовательности. Векторы, изображающие ЭДС или токи симметричной системы, образуют симметричную звезду, и сумма их равна нулю. Следовательно, сумма комплексных ЭДС или токов этой системы и сумма их мгновенных значений равны нулю EA + EB + EC = 0
EA + EB + EC = 0
Соединение фаз трехфазной системы звездой.
Соединение фаз генератора или приемника звездой получается при объединении их концов (или начал) в одну общую точку, которая называется нейтральной точкой.
Рис. 21. Схема соединения фаз 3х-фазной системы звездой.
Провод О О’ называется нейтральным, остальные провода - линейными. ЭДС, напряжения и токи в фазах генератора или приемника называются фазными: Eф, Uф, Iф. Токи и напряжения в линейных проводах называются линейными Uл, Iл.
Мгновенные значения линейных напряжений будут равны:
UAB = UB – UА UAB = UB – UА
UBС = UС – UВ UBС = UС – UВ
UСА = UА – UС UСА = UА – UС
т.е. они равны разности мгновенных значений напряжений двух соседних фаз.
UФ = UА = UВ = UС Uл = UАВ = UВС = UСА
В симметричной трехфазной системе все фазные и соответственно линейные напряжения равны между собой. Сторим векторную диатрамму. Опустив из центра диаграммы перпендикуляр на любую сторону треугольника линейных напряжений и учитывая, что в общем случае для 3х-фазной системы угол между ним и соседним вектором фазного напряжения равен π/3, найдем Uл = 2Uф Sin π/m
Для соединения звездой 3-х фазной системы и при симметричных фазах:
Iл = Iф, Uл = √3 Uф
Система токов будет также симметричной, а ток в нулевом проводе - равен нулю.
Соединение фаз трехфазной системы треугольником.
Соединение фаз генератора или приемника
многоугольником получится при соединении конца каждой фазы с началом следующей фазы

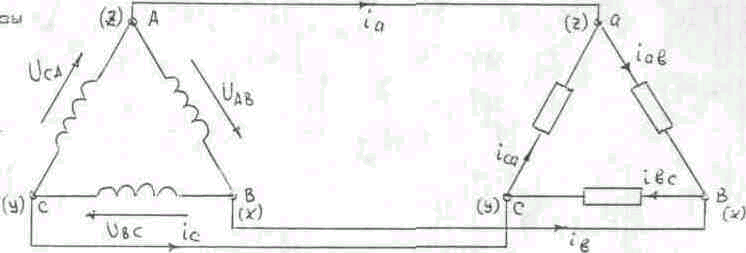

Рис. 22. Схема соединения фаз трехфазной системы треугольником.
Согласно 1 закону Кирхгофа для узлов а, в, с имеем:
iа = ica – iaB, iB = iaB – iBc, ic = iBc – ica;
Мгновенное значение линейного тока равно разности мгновенных значений токов двух следующих друг за другом фаз. При симметричной системе линейных напряжений система фазных токов симметричного приемника будет симметричной: iaB + iBc + ica = 0
Из диаграммы: IФ = IА = IВ = IС; IФ = IАВ = IВС = IСА; Iл = 2Iф Sin π/m, Iл = √3 Iф при m = 3
При соединении треугольником «∆» Uл = Uф
Мощность трехфазной системы.
Активная мощность симметричной 3-х фазной системы, соединенной звездой, в 3 раза больше мощности одной фазы:
P = mUфIф cos φ = [m/2 sin(π/m)] UлIл cos φ
Аналогично реактивная и полная мощности:
Q = mUфIф sin φ = [m/2 sin(π/m)] UлIл sin φ
S = mUфIф = [m/2 sin(π/m)] UлIл = √Р2 + Q2
Полученные выражения справедливы и при соединении симметричной системы многоугольником, т.к. независимо от способа соединения: UфIф = UлIл/2 sin(π/m). Для m = 3:
P = √3 UлIл cos φ; Q = √3 UлIл sin φ; S = √3 UлIл = √Р2 + Q2
Мгновенная мощность симметричного приемника
р = рa + рB + рc = 3UфIф cos φ = P
не зависит от времени и равна среднему значению активной мощности. Такая цепь называется уравновешенной. Несимметричные многофазные цепи при действии симметричной системы ЭДС и симметричные системы цепи с несимметричной системой ЭДС обычно являются неуравновешенными, их мгновенная мощность колеблется на протяжении каждого периода, но они могут быть и уравновешенными в некоторых случаях.
В несимметричной многофазной цепи мощности отдельных фаз не равны между собой. Поэтому мощность всей цепи определяется суммированием мощностей всех ее элементов, включая нагрузку в нулевом проводе.
В общем случае для несимметричной m - фазный системы при любом способе соединения:
