34.Основные мероприятия по обеспечению безопасности работы электрических установок.

В зависимости от вида электрической установки, применяемого напряжения, режима нейтрали, условий среды при эксплуатации электрических установок применяют определенный комплекс необходимых защитных мер, обеспечивающих достаточную электрическую безопасность.

1. Технические методы и способы защиты:

• применение пониженных напряжений (42 В);

• электрическая изоляция;

• ограждение и блокировка;

• изоляционные защитные средства;

• недоступное расположение токоведущих частей;

• защитное заземление;

• зануление;

• защитные отключения и др.

Для изоляции токоведущих частей оборудования используют различные изоляционные материалы: фарфор, резины, пластмасса, лаки, краски. Изоляция не представляет собой однородного материала с низкой проводностью, в ней присутствуют примеси - вещества со сравнительно повышенной проводностью. При этом утечка тока не должна быть более 0,1 мА.

Изоляция бывает рабочая (не менее 0,5 МОм), дополнительная, двойная, усиленная.

Для защиты от случайного прикосновения широко применяют ограждения и блокировки. Их, как правило, устанавливают совместно.

Для защиты персонала используют индивидуальные средства защиты: основные (диэтиленовые перчатки), дополнительные (галоши, коврики).

2. Организационные мероприятия.

• инструктаж и обучения безопасным методам труда;

• проверка знаний правил безопасности;

• допуск к проведению работ;

• проведение работ под контролем ответственного лица.

3. Технические мероприятия.

• отключение установки от источника напряжения;

• снятие с предохранителя;

• невозможность ошибочной подачи напряжения к месту работы.

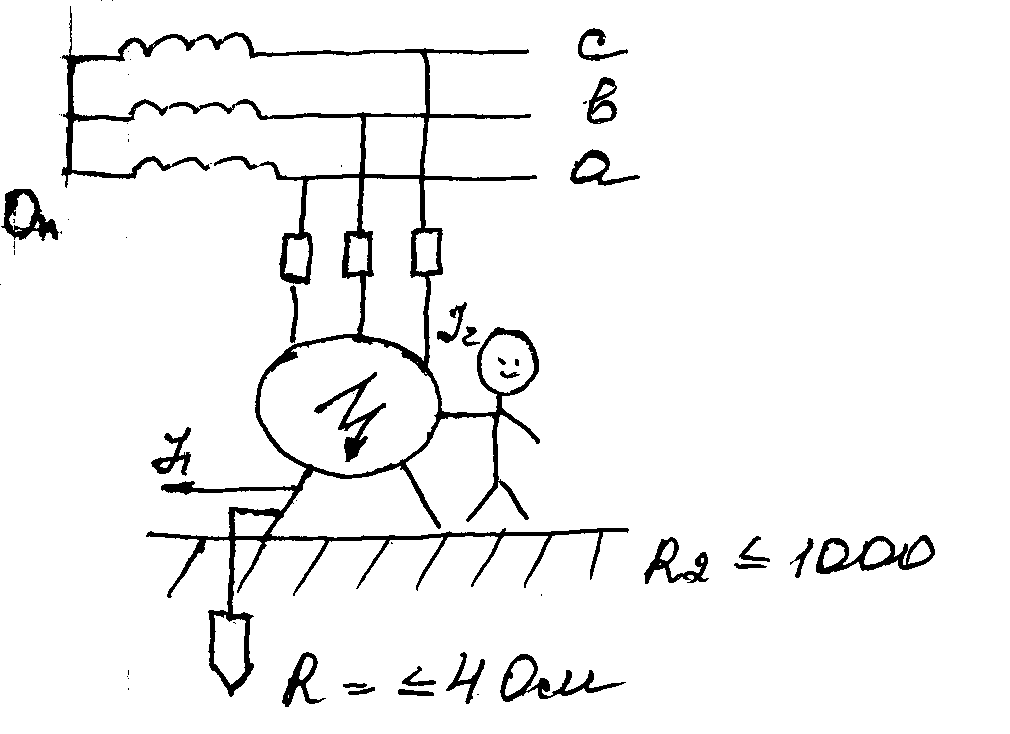

35.Защитное заземление, устройство, принцип действия и расчет.

Защитное заземление - это преднамеренное электрическое соединение с землей или ее эквивалентом металлов, низкопроводящих частей, оборудования, которые могут оказаться под напряжением.

В случае пробоя на корпус одной из фаз на поверхности оборудования появляется разность потенциалов, которая представляет опасность для человека.

Согласно закону Кирхгоффа о разветвленных цепях, сила тока будет обратно пропорционально сопротивлению этих цепей, т.е. ток пройдет через тело человека и заземленное устройство. Основная часть (более чем 250 раз) пойдет в землю.

Расчет естественного заземления:

где ρ - удельное сопротивление грунта, Ом/м;

S - площадь железобетонных фундаментов, м².

Расчет искусственного заземления:

где п - количество заземлений (трубы);

η_ТР, η_п - это коэффициент использования трубы и полосы.

Сопротивление заземления должно быть ≤ 4 Ом.

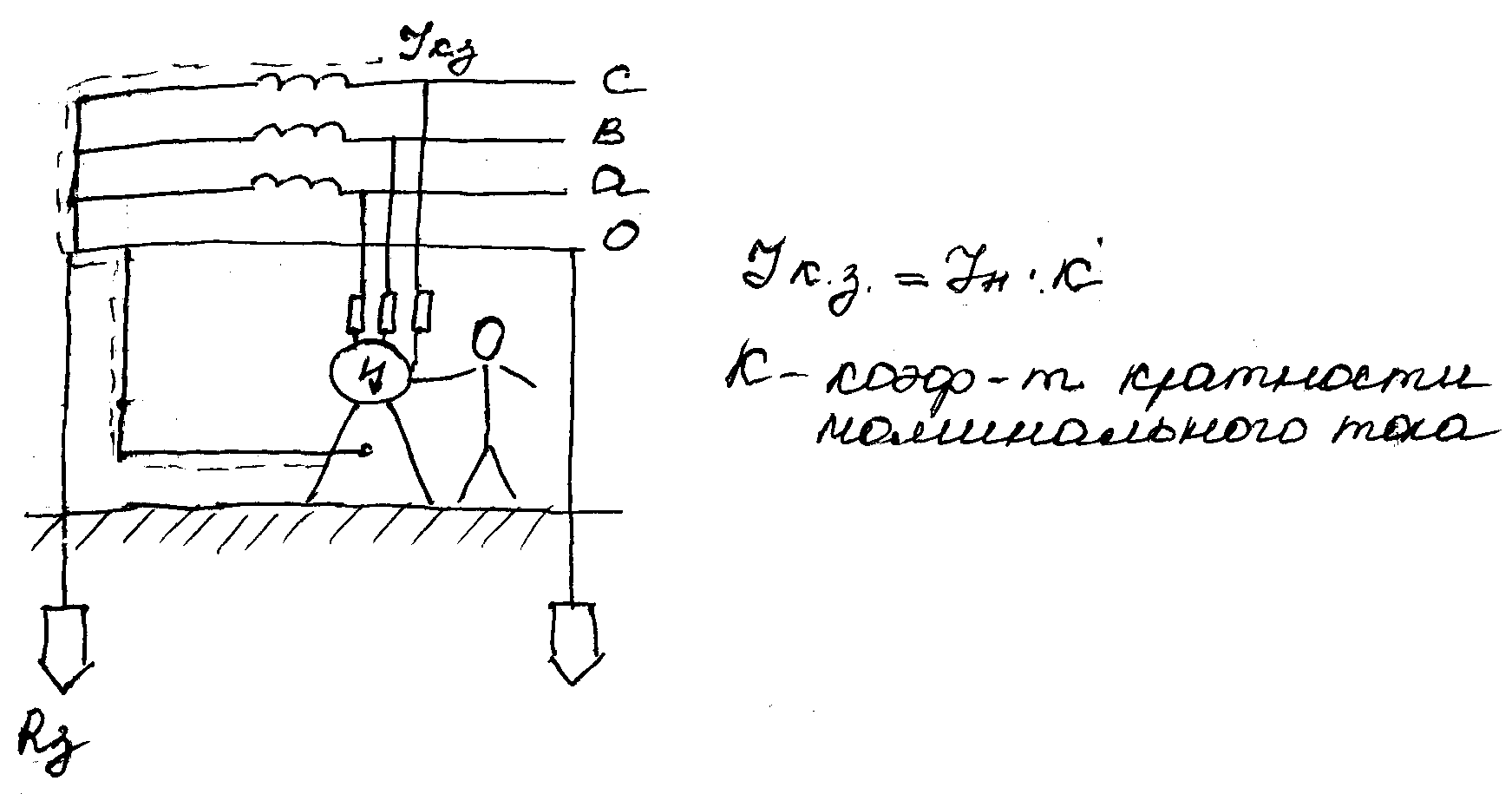

36. Зануление, устройство, принцип работы.

Зануление - это преднамеренное присоединение с нулевым защитным проводом к нулевому защитному проводнику металлических нетоковедущих частей оборудования, которые могут оказаться под напряжением.

На предприятиях в электрических установках до 1000 Вт заземление нейтралью при коротких запинаниях оборудования не обеспечивает надежную защиту, поэтому в сетях с глухозаземленной нейтралью применяют зануление.

Суть зануления заключается в создании короткого заземления между поврежденной фазой и нулевым проводом. Большая сила тока приводит к срабатыванию защиты.

Требования к нулевому проводу:

1. проводимость не менее 50% от фазового;

2. нельзя в нулевой провод вставлять дополнительные устройства;

3. нулевой провод многократно заземляют на случай пробоин, для уменьшения напряжения в момент обрывов.
