7) Детали машин – научная дисциплина, занимающаяся изучением, проектированием и расчетом деталей машин и узлов общего назначения.

ДЕТАЛЬ – (франц. detail – кусочек) – изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (ГОСТ 2.101-68).

Цель курса - создать теоретическую базу для последующего изучения конструкции многоцелевых гусеничных и колесных машин (МГКМ), их эксплуатации и ремонта с учетом критериев работоспособности, надежно­сти и технологичности.

Сборочная единица (узел) - изделие или часть его (часть машины), составные части которого подлежат соединению между собой (собира­ются) на предприятии изготовителе (смежном предприятии). Сборочная единица имеет, как правило, определенное функциональное назначение.

8) Основные принципы и этапы разработки машин

Проектирование (по ГОСТ 22487-77) – процесс составления описания, необходимого для создания еще несуществующего объекта (алгоритма его функционирования или алгоритма процесса), путем преобразования первичного описания, оптимизации заданных характеристик объекта (или алгоритма его функционирования), устранения некорректности первичного описания и последовательного представления (при необходимости) описаний на различных языках.

Проект (от лат. projectus – брошенный вперед) – совокупность документов и описаний на различных языках (графическом – чертежи, схемы, диаграммы и графики; математическом – формулы и расчеты; инженерных терминов и понятий – тексты описаний, пояснительные записки), необходимая для создания какого-либо сооружения или изделия.

Основные этапы процесса проектирования.

1. Осознание общественной потребности в разрабатываемом изделии.

2. Техническое задание на проектирование (первичное описание).

3. Анализ существующих технических решений.

4. Разработка функциональной схемы.

5. Разработка структурной схемы.

6. Метрический синтез механизма (синтез кинематической схемы).

7. Статический силовой расчет.

8. Эскизный проект.

9. Кинетостатический силовой расчет.

10. Силовой расчет с учетом трения.

11. Расчет и конструирование деталей и кинематических пар (прочностные расчеты, уравновешивание, балансировка, виброзащита).

12. Технический проект.

13. Рабочий проект (разработка рабочих чертежей деталей, технологии изготовления и сборки).

14. Изготовление опытных образцов.

15. Испытания опытных образцов.

16. Технологическая подготовка серийного производства.

17. Серийное производство изделия.

ОСНОВНЫЕ ПРИНЦИПЫ И ЭТАПЫ РАЗРАБОТКИ МАШИН

Машины, как и другие изделия, изготавливаются только по проекту, который, в любом случае, является совокупностью графических и текстовых документов. Правила и порядок разработки, оформления и обращения этих документов устанавливается комплексом стандартов – Единой системой конструкторской документации (ЕСКД), разработанной в 70-е годы XX в [15].

Проектирование машин выполняют в несколько стадий, установленных ГОСТ 2.103-68. Для единичного производства это:

Разработка технического предложения по ГОСТ 2.118-73.

Разработка эскизного проекта по ГОСТ 2.119-73.

Разработка технического проекта по ГОСТ 2.120-73.

Разработка документации для изготовления изделия.

Корректировка документации по результатам изготовления и испытания изделия.

Стадии проектирования при серийном производстве те же, но только корректировку документации приходится повторять несколько раз: сначала для опытного экземпляра, затем для опытной партии, затем по результатам изготовления и испытаний первой промышленной партии.

11) Работоспособность - состояние изделия, при котором в данный момент времени его ос­новные параметры находятся в пределах, уста­новленных требованиями нормативно-технической документации и необходимых для выполнения его функциональной задачи.

РАБОТОСПОСОБНОСТЬ критерии:

ПРОЧНОСТЬ – способность детали сопротивляться разрушению или необратимому изменению формы (деформации);

ЖЁСТКОСТЬ – способность детали сопротивляться любой деформации;

ИЗНОСОСТОЙКОСТЬ – способность сохранять первоначальную форму своей поверхности, сопротивляясь износу;

ТЕПЛОСТОЙКОСТЬ – способность сохранять свои свойства при действии высоких температур;

ВИБРОУСТОЙЧИВОСТЬ – способность работать в нужном диапазоне режимов без недопустимых колебаний.

НАДЁЖНОСТЬ определяется как свойство детали и машины выполнять свои функции, сохраняя заданные показатели в течение заданного времени и, по существу, выражает собой перспективы сохранения работоспособности [30, 33].

Критерии надёжности:

БЕЗОТКАЗНОСТЬ – способность сохранять свои эксплуатационные показатели в течение заданной наработки без вынужденных перерывов.

ДОЛГОВЕЧНОСТЬ – способность сохранять заданные показатели до предельного состояния с необходимыми перерывами для ремонтов и технического обслуживания.

РЕМОНТОПРИГОДНОСТЬ – приспособленность изделия к предупреждению, обнаружению и устранению отказов и неисправностей посредством техобслуживания и ремонта.

СОХРАНЯЕМОСТЬ – способность сохранять требуемые эксплуатационные показатели после установленного срока хранения и транспортирования.

Надёжность трудно рассчитать количественно, она обычно оценивается как вероятность безотказной работы на основании статистики эксплуатации группы идентичных машин.

При всей значимости всех описанных критериев, нетрудно заметить, что ПРОЧНОСТЬ ЯВЛЯЕТСЯ ВАЖНЕЙШИМ КРИТЕРИЕМ РАБОТОСПОСОБНОСТИ И НАДЁЖНОСТИ.

12) Сборочная единица (узел) - изделие или часть его (часть машины), составные части которого подлежат соединению между собой (собира­ются) на предприятии изготовителе (смежном предприятии). Сборочная единица имеет, как правило, определенное функциональное назначение.

ДЕТАЛЬ – (франц. detail – кусочек) – изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (ГОСТ 2.101-68).

Машина (от латинского machina) - механическое устройство, выполняющее движения с целью преобразования энергии, материалов или информации.

АППАРАТ – (лат. apparatus – часть) прибор, техническое устройство, приспособление, обычно некая автономно-функциональная часть более сложной системы.

ПРИВОД - устройство, посредством которого осуществляется движение рабочих органов машин. В ТММ применяется адекватный термин – машинный агрегат.

Механическими передачами или просто передачами называются механизмы, которые преобразуют параметры движения от двигателя к исполнительным органам машины [1,10].

Классификация передачи механическои энергий:

В зависимости от вида передаваемой энергии передачи делятся на механические, электрические, гидравлические, пневматические и т.п. В курсе деталей машин изучаются, в основном, механические передачи.

14) Передачей будем называть устройство, предназначенное для передачи энергии из одной точки пространства в другую, расположенную на некотором расстоянии от первой.

15) Ременная передача – это механизм, предназначенный для передачи вращательного движения посредством фрикционного взаимодействия или зубчатого зацепления замкнутой гибкой связи – ремня с жесткими звеньями – шкивами, закрепленными на входном и выходном валах механизма.

Достоинства ременных передач: 1. Простота конструкции и низкая стоимость. 2. Возможность передачи движения на достаточно большие расстояния (до 15 м). 3. Возможность работы с большими скоростями вращения шкивов. 4. Плавность и малошумность работы. 5. Смягчение крутильных вибраций и толчков за счет упругой податливости ремня. 6. Предохранение механизмов от перегрузки за счет буксования ремня при чрезмерных нагрузках.

Недостатки ременных передач: 1. Относительно большие габариты. 2. Малая долговечность ремней. 3. Большие поперечные нагрузки, передаваемые на валы и их подшипники. 4. Непостоянство передаточного числа за счет проскальзывания ремня. 5. Высокая чувствительность передачи к попаданию жидкостей (воды, топлива, масла) на поверхности трения.

Классификация ременных передач:

1.    По форме поперечного сечения ремня: плоскоременные (попе­речное сечение ремня имеет форму плоского вытянутого прямоугольника, рис. 2.1.а); клиноременные (поперечное сечение ремня в форме трапеции рис. 2.1.б); поликлиноременные (ремень снаружи имеет плоскую поверхность, а внутренняя, взаимодействующая со шкивами, поверхность ремня снабжена продольными гребнями, выполненными в поперечном сечении в форме трапеции рис. 2.1.г); круглоременные (поперечное сечение ремня имеет форму круга рис. 2.1.в); зубчатоременная (внутренняя, контактирующая со шкивами, поверхность плоского ремня снабжена поперечными выступами, входящими в процессе работы передачи в соответствующие впадины шкивов).

2.    По взаимному расположению валов и ремня: с параллельными геометрическими осями валов и ремнем, охватывающим шкивы в одном направлении – открытая передача (шкивы вращаются в одном направлении); с параллельными валами и ремнем, охватывающим шкивы в противоположных направлениях – перекрестная передача (шкивы вращаются во встречных направлениях); оси валов перекрещиваются под некоторым углом (чаще всего 90°) – полуперекрестная передача.

3.    По числу и виду шкивов, применяемых в передаче: с одношкивными валами; с двушкивным валом, один из шкивов которого холостой; с валами, несущими ступенчатые шкивы для изменения передаточного числа (для ступенчатой регулировки скорости ведомого вала).

4.    По количеству валов, охватываемых одним ремнем: двухвальная, трех-, четырех- и многовальная передача.

5.    По наличию вспомогательных роликов: без вспомогательных роликов, с натяжными роликами; с направляющими роликами.

Основные геометрические соотношения

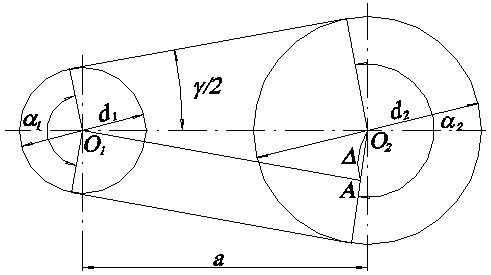

При проектировании ременных передач определяют (рис. 14.4): угол между ветвями ремня, угол охвата ремнем малого шкива, длину ремня и при использовании бесконечных ремней – межосевое расстояние . Расчетные диаметры шкивов и длины ремней определяют по нейтральному слою поперечного сечения ремня.

Угол между ветвями ремня находят из треугольника О₁АО₂:

17) Напряжения в ремне. Напряжения, возникающие в ведущей ветви ремня от действия рабочих нагрузок, нетрудно определить, разделив (2.20) на площадь поперечного сечения ремня A_р,

. (2.25)

Кроме рабочих напряжений, обусловленных предварительным натяжением ремня и тяговым усилием, участвующем в передаче мощности от ведущего шкива к ведомому, в ремне возникают еще два вида дополнительных напряжений – изгибные и центробежные.

Изгибные напряжения возникают при изгибе ремня в момент огибания им шкивов, при этом наибольшая величина изгибных напряжений соответствует меньшему радиусу изгиба, то есть максимальные напряжения изгиба возникают в ремне при обегании меньшего (чаще всего являющегося ведущим) шкива. Учитывая последнее, на основе формул сопротивления мате­риалов получаем

, (2.26)

для плоского ремня

, (2.27)

а для клинового ремня

. (2.28)

Таким образом, напряжения изгиба пропорциональны толщине ремня и обратнопропорциональны диаметру наименьшего из шкивов, работающих в передаче.

Часть ремня, прилегающая к шкиву участвует в круговом движении, что обусловливает действие на неё центробежных сил, вызывающих в ремне растягивающие напряжения. Напряжения от центробежных сил можно вычислить по простому соотношению

, (2.29)

где r - средняя плотность материала ремня, а V_р – средняя скорость движения ремня, обегающего шкив.

выражая скорость ремня через частоту вращения и диаметр наименьшего шкива, получим

. (2.30)

Как видим, напряжения, вызванные в ремне действием центробежных сил, квадратично зависят как от частоты вращения наименьшего шкива, так и от его диаметра.

На внешней стороне ремня все три вида названных напряжений являются растягивающими и потому суммируются. Таким образом, максимальные растягивающие напряжения в ремне

. (2.31)

Анализ реальных передач показывает, что напряжения от изгиба s_и и от действия центробежных сил s_ц обычно сравнимы и часто даже превосходят по величине напряжения от рабочей нагрузки s_р. При этом следует учитывать, что увеличение s_и не способствует повышению тяговой способности передачи, с другой стороны, эти напряжения, периодически меняясь, являются главной причиной усталостного износа ремней.

19) Тяговая способность и долговечность ремня являются основными критериями работоспособности ременной передачи. Проектный расчет ременной передачи обычно выполняется по тяговой способности, а расчет долговечности при этом является проверочным. Проиллюстрируем поведение ременной передачи графиком, на котором по оси абсцисс отложен коэффициент тяги, а по оси ординат - коэффициент скольжения и КПД (рис. 2.4). На графике можно выделить три основных зоны:

Рис. 2.4. Кривые скольжения и КПД.

1 зона, где 0 £ j £ j₀, эту область называют зоной упругого скольжения;

2 зона, где j₀ £ j £ j_max, её называют зоной частичного буксования;

3 зона, где j > j_max, эту область называют зоной полного буксования.

Кривые скольжения получают экспериментально: при постоянных F₀ и v₁ постепенно повышают полезную нагрузку - окружную силу на шкивах F_t и измеряют относительное скольжение. Испытания ременных передач проводят при типовых условиях: v₁=10 м/с,  ₁=180⁰. До некоторого критического значения коэффициента тяги  _k кривая скольжения имеет прямолинейный характер, т.к. скольжение вызывается упругими деформациями ремня, которые пропорциональны коэффициенту тяги

КПД передачи

Потери при изгибе и аэродинамические не зависят от нагрузки на передачу, поэтому КПД передачи при малых нагрузках низок. КПД достигает максимума при критическом коэффициенте тяги, затем начинает падать в связи с потерями на буксование. Кривую изменения КПД получают экспериментально.

Кривые скольжения и КПД показывают, что оптимальная нагрузка ременной передачи лежит в зоне критического коэффициента тяги, где наибольший КПД. При меньших нагрузках передача недоиспользуется. Переход за критическое значение коэффициента тяги допустимо только при кратковременных перегрузках. Работа в этой области связана с повышенным износом ремня,

20) Ремни передач трением по форме поперечного сечения разделяются на плоские, клиновые, поликлиновые, круглые, квадратные.

Условием работы ременных передач трением является наличие натяжения ремня, которое можно осуществить следующими способами:

предварительным упругим растяжением ремня;

перемещением одного из шкивов относительно другого;

натяжным роликом;

21) 14.10. Расчет долговечности ремня

Ремень испытывает переменные циклические напряжения (рис. 14.7), приводящие к усталостным повреждениям ремня и выходу его из строя. Кривые усталости Велера для ремней приближенно имеют вид

, ( 14.27 )

где m и C – постоянные, определяемые экспериментально;  _max – максимальные нормальные напряжения в ремне; N_E – эквивалентное число циклов нагружения за срок службы ремня.

. ( 14.28 )

Здесь z_ш –число шкивов в передаче; L_h – ресурс ремня, ч.;  _i – коэффициент, учитывающий разную деформацию изгиба ремня на меньшем и большем шкивах; L – длина ремня, м. При передаточном отношении , с увеличением передаточного отношения влияние изгиба на большем шкиве уменьшается, а увеличивается, приближаясь к значению z_ш. Расчет ремней на долговечность требует накопления экспериментальных данных о параметрах кривых усталости, в связи с чем в настоящее время этот расчет пока применяют не для всех типов передач.

22) 14.13. Силы, действующие на валы передачи

Если ветви ремней параллельны, сила на валы . В общем случае, если ветви ремня не параллельны, силу на вал определяют из треугольника ОАВ (рис. 14.9):

. ( 14.35 )

Рис. 14.9

В передачах без регулирования натяжения его обычно устанавливают без точного контроля, с запасом, поэтому силу F рекомендуют увеличивать в 1,5 раза.
