20. Ненадо

21. схема котла: (РИС 10)

22.

Решение задач, связанных с состоянием вещества, а также с термодинамическими процессами в области насыщенных и перегретых паров, можно производить или с помощью таблиц воды и водяного пара, или с помощью h – S диаграммы.

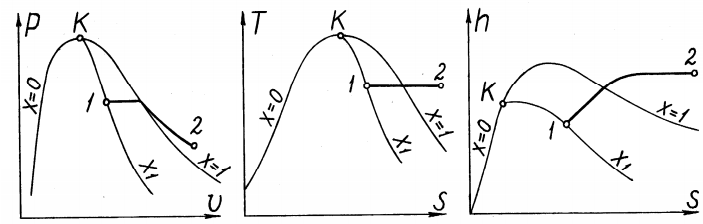

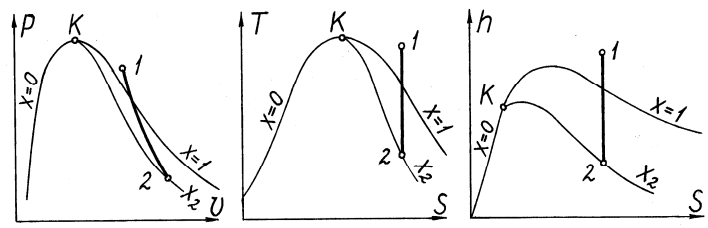

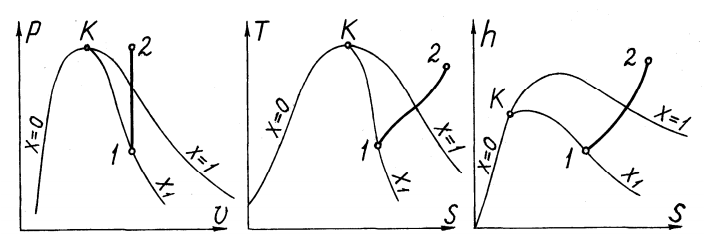

Процессы изменения состояния водяного пара

Изохорный

Изобарный

Изотермический

Адиабатический

23. Горелки бывают вихревые (поток воздуха или топлива закручивается в улиточном канале) и прямоточные

Расположение горелок: фронтальная поверхность нагрева, встречное, угловое.

24. Основы теории подобия

Физические явления считаются подобными, если они относятся к одному и тому же классу, протекают в геометрически подобных системах, и подобны все однородные физические величины, характеризующие эти явления. Однородными называются такие величины, которые имеют один и тот же физический смысл и одинаковую размерность. Таким образом, для подобных физических явлений в сходственных точках и в сходственные моменты времени любая величина φ′первого явления пропорциональна величине φ′′ второго явления, т. е. φ′=c_φ·φ′′. При этом каждая физическая величина φ имеет свой множитель преобразования c_φ′численно отличный от других.

Уравнения, описывающие подобные физические явления, после приведения их к безразмерному виду становятся тождественно одинаковыми.

Число Нуссельта    представляет собой безразмерный коэффициент теплоотдачи. Числа подобия, составленные только из заданных параметров математического описания задачи, называются критериями подобия. Анализ уравнений конвективного теплообмена позволяет получить следующие основные критерии подобия:

 — критерий Рейнольдса, характеризующий режим движения жидкости;

 — критерий Грасгофа, характеризующий подъемную силу, возникшую вследствие разности плотности жидкости. Здесь β - коэффициент объёмного расширения жидкости;

 — критерий Прандтля, определяющий физические свойства жидкости.

25. Политропный процесс — термодинамический процесс, во время которого удельная теплоёмкость c газа остаётся неизменной. Предельными частными явлениями политропного процесса являются изотермический процесс и адиабатный процесс. В случае идеального газа изобарный процесс и изохорный процесс также являются политропическими.

Для идеального газа уравнение политропы может быть записано в виде:

pVⁿ = const

где величина   называется показателем политропы.

В зависимости от процесса можно определить значение n:

1. Изотермический процесс: n = 1, так как PV¹ = const, значит PV = const, значит T = const.

2. Изобарный процесс: n = 0, так как PV⁰ = P = const.

3. Адиабатный процесс: n = γ, это следует из уравнения Пуассона.

Здесь γ — показатель адиабаты.

4. Изохорный процесс: n=∞, так как  , значит P₁ / P₂ = (V₂ / V₁)ⁿ, значит V₂ / V₁ = (P₁ / P₂)^{(1 / n)}, значит, чтобы V₂ / V₁ обратились в 1, n должна быть бесконечность.

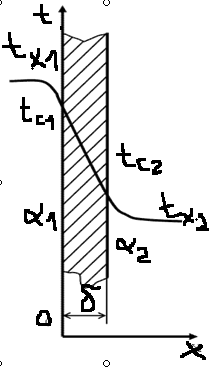

26.Теплопередача через плоскую стенку

Передача теплоты от одной подвижной среды к другой через разделяющую их твердую стенку любой формы называется теплопередачей. Особенности протекания процесса на границах стенки при теплопередаче характеризуются граничными условиями третьего рода, которые задаются температурами жидкости с одной и другой стороны стенки, а также соответствующими значениями коэффициентов теплоотдачи.

П лотность теплового потока от горячей среды к стенке определится уравнением -> -> -> -> ->

Величина k называется коэффициентом теплопередачи.

Величина обратная коэффициенту теплопередачи, называется полным термическим сопротивлением теплопередачи R=1/k=R_α1+R_λ+R _α2

Величины R_α1=1/α1  и R_α2=1/α2  - термические сопротивления теплоотдачи. Температуры на поверхностях однородной стенки определяются из уравнений:

27. Схемы пылеприготовления: Валковая (раздавливание), Молотковая (удар), Шаровая-барабанная (удар + истирание).
