Вопрос №6. Виды по гост 2.305-68*, их названия, расположение и обозначение.

Виды



Вид - изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускаеся на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.

Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:

1. вид спереди (главный вид);

2. в ид сверху;

3. вид слева;

4. вид справа;

5. вид снизу;

6. вид сзади.

Виды бывают основными, дополнительными, местными.

Основные – это виды, полученные проецированием предмета на основные плоскости проекций.

Названия видов на чертеже не подписывают, если их расположение относительно главного вида соответствует выше приведенной схеме.

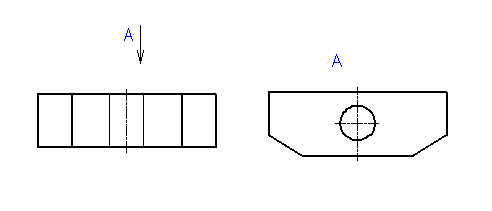

Если виды смещены относительно главного вида, то направление взгляда указывают стрелкой, обозначаемой прописной буквой, а соответствующие виды отмечают надписью по типу А

Наиболее часто используют для изображения предметов главный вид, вид сверху и вид слева.

Эти виды соответствуют фронтальной, горизонтальной и профильной проекциям.

Вид от проекций отличается тем, что при выполнении видов используют условности и упрощения, которые будут рассмотрены дальше.

Дополнительный Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые проецированием на плоскость, не параллельную ни одной из основных

Дополнительный вид отмечают на чертеже надписью типа А, а у связанного с дополнительным видом изображения ставят стрелку, указывающую направление взгляда, с соответствующим буквенным обозначением плоскостей проекций

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят.

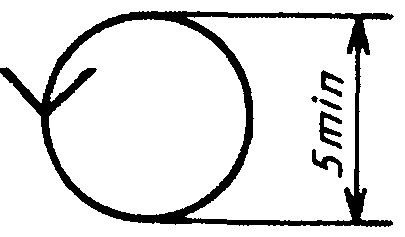

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначением . При необходимости указывают угол поворота

Изображение отдельного, ограниченного места поверхности предмета называется местным видом

М естный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (вид Д), или не ограничен ( вид Г). Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

Вопрос №7 Классификация разрезов в соответствии с гост 2.305-68*.

Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы делятся на: горизонтальные - секущая плоскость параллельна горизонтальной плоскости проекций Б-Б Вертикальные - секущая плоскость перпендикулярна горизонтальной плоскости проекций (например, разрез на месте главного вида).Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций. Вертикальный разрез называется профильным, если секущая плоскость параллельна профильной плоскости А-А, Г-Г,В-В Наклонные - секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого В зависимости от числа секущих плоскостей разрезы разделяются на: простые - при одной секущей плоскости Г-Г,В-В сложные - при нескольких секущих плоскостях Б-Б,А-А Сложные разрезы бывают ступенчатыми Б-Б, если секущие плоскости параллельны. Ломаными, если секущие плоскости пересекаются А-А Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета. Разрезы называются поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета. Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется  местным. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом.
