Вопрос № 4. Шрифты чертежные по гост 2.304-81 (термины и определения; типы и размеры шрифта).
1. Термины и определения
1.1. Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах.
1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.
Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с=7/10 h (черт. 1 и 2).
1.3. Ширина буквы g - наибольшая ширина буквы, измеренная в соответствии с черт. 1 и 2, определяется по отношению к размеру шрифта h, например, g=6/10 h, или по отношению к толщине линии шрифта d, например, g=6 d.
1.4. Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.
1.5. Вспомогательная сетка - сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d
2. Типы и размеры шрифта
2.1. Устанавливаются следующие типы шрифта:
тип А без наклона (d= 1/14 h) с параметрами, приведенными в табл. 1;
тип А с наклоном около 75° (d= 1/14 h) с параметрами, приведенными в табл. 1;
тип Б без наклона (d= 1/10 h) с параметрами, приведенными в табл. 2;
тип Б с наклоном около 75° (d= 1/10 h) с параметрами, приведенными в табл. 2
Примечания:
1. Расстояние а между буквами, соседние линии которых не параллельны между собой (например, ГА, AT), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.
2. Минимальным расстоянием между словами е, разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.
При выполнении документов автоматизированным способом допускается применять шрифты, используемые средствами вычислительной техники. В этом случае должны быть обеспечены их хранение и передача пользователям документов.
Вопрос №5. Какие изображения используются для передачи форм и размеров предмета по гост 2.305-68*
Изображение в общем случае можно рассматривать как проекцию пространственного объекта на плоскость.
Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.
Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
1.1.Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет располагают между наблюдателем и соответствующей плоскостью проекций

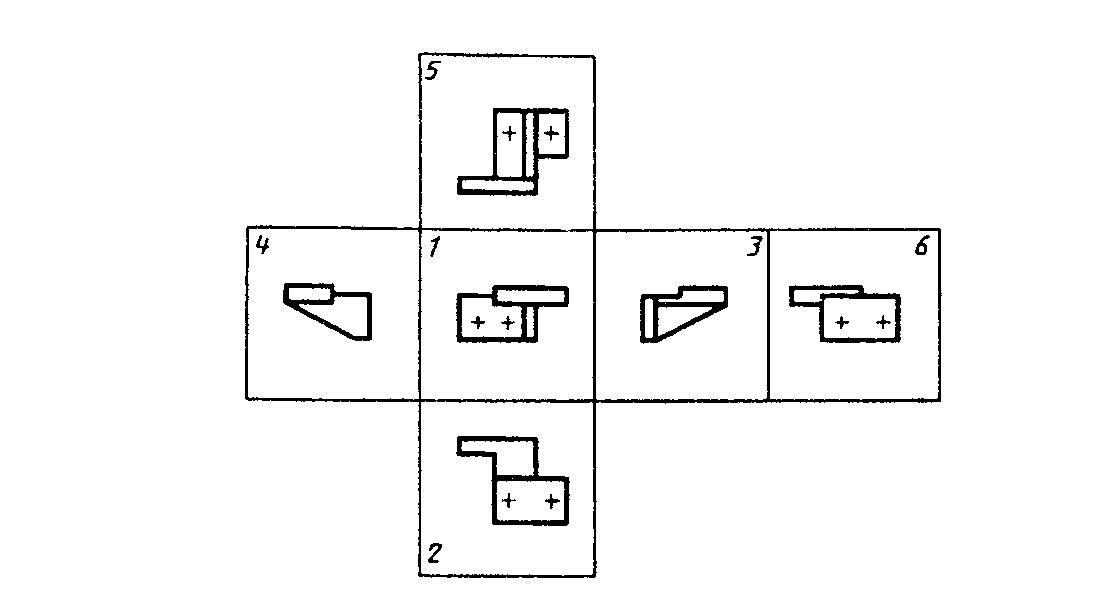

За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью, как показано на следующем рисунке.. Грань 6 допускается располагать рядом с гранью 4. |
|
1.3.Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
1.4. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения
Вид - изображение обращенной к наблюдателю видимой части поверхности предмета.
Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.
Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:
вид спереди (главный вид);
вид сверху;
вид слева;
вид справа;
вид снизу;
вид сзади.
Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями
На разрезе показывается то, что получается в секущей плоскости и то, что расположено за ней.
мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета.
Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета
Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями.
На сечении показывается только то, что получается непосредственно в секущей плоскости
