54. Виды и конструктивные решения панелей наружных и внутренних стен.

По их конструкции подразделяют на одно- двух- трехслойные. Однослойные панели изготавливают из легких или ячеистых бетонов (шлакобетон, керамзитобетон, пенобетоны, газобетона). Двухслойные обычно состоят из тонкой железобетонной оболочки и утеплителя из минеральных теплоизоляционных материалов (пенобетона, газобетона, пеностекла) Трехслойные панели состоят из двух тонких железобетонных оболочек, между которыми расположен утеплитель.

В зависимости от характера их работы в здании могут быть: несущие – воспринимающие собственный вес стен и нагрузки от перекрытий и крыши. Самонесущие – опирающиеся друг на друга и несущие только собственной вес.

Навесные - вес которых передаётся поэтажно на несущие элементы здания

По конструктивной схеме делят на 2 группы: бескаркасные и каркасные

К бескаркасным зданиям относят такие, в которых панели наружных и внутренних стен воспринимают все нагрузки, действующие на здание. Пространственная жесткость и устойчивость этих зданий обеспечивается взаимной связью между панелями наружных и внутренних стен и панелями перекрытий.

В каркасных панельных зданиях действующие на него нагрузки воспринимают ригели и стойки каркаса, а панели стен выполняют лишь ограждающей функции.

Основным конструктивным элементом крупнопанельного здания является стеновая панель. В связи с многообразием требований, которым должны удовлетворять наружные стеновые панели, проектирование их является

довольно сложной задачей. Помимо общих требований, предъявляемых к наружным стенам (прочность, устойчивость, малая теплопроводность,

морозостойкость, огнестойкость, небольшой вес, экономичность), изготовление и монтаж конструкции наружных стеновых панелей должны вестись с минимумом трудовых затрат; в них должны быть заложены

совершенные конструкции стыков и высокая степень заводской готовности. Форма и отделка панелей должны соответствовать эстетическим требованиям, предъявляемым к зданиям в данном районе строительства.

Оптимальные конструктивные решения панелей найти трудно и потому, что они непрерывно видоизменяются и совершенствуются. В настоящее время разработано много вариантов стеновых панелей. Ниже дано описание

наиболее применяемых из них и перспективных. На рис. 224, а показана несущая однослойная стеновая панель бескаркасного пома, изготовленная из керамзитобетона марки 75 с объемным весом 900—1100 кг/м3. Толщина

панели 340 мм. Наружная поверхность панели имеет фактурный слой толщиной 20 мм из декоративного бетона, а внутренняя — отделочный слой толщиной 10 мм раствора, укладываемого в форму при бетонировании

панели. После монтажа панели остается произвести шпаклевку и окраску

внутренней поверхности.

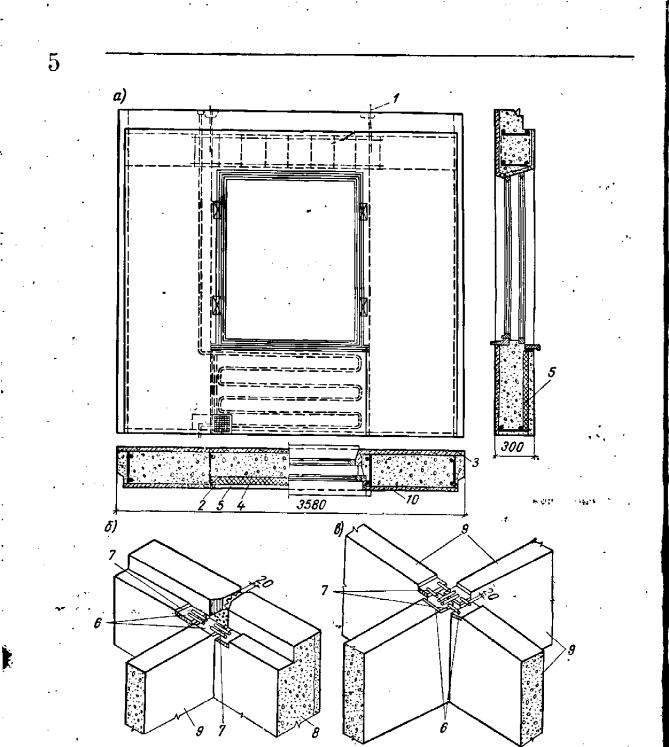

Однослойные стеновые панели:

о — конструкция керамвигобетонной панели; б — сопряжение наружной панели

ратурный шов; t — декоративный бетон; 4 — аффективный утеплитель; 5 — панель

≪ — панель наружной стены; 9 — то же, внутренней; 10 — отделочный слой; г — ва

4 — сазы для установки кронштейнов под подоконные доски
