2.3. Контрольные вопросы
1. Основные законы электрической цепи.
2. Какие существуют методы расчета сложных электрических цепей? Когда они применяются и на чем базируются?
3. Порядок расчета сложной цепи методом непосредственного применения закона Кирхгофа.
4. В чем сущность метода наложения?
5. Порядок расчета сложной цепи методом наложения.
б. Как определяется токи в ветвях по методу узловых напряжений?
7. Как учитывается знак ЭДС в формуле узлового напряжения?
8. Порядок расчета цепи методом эквивалентного генератора.
9. Порядок построения потенциальной диаграммы.
10.Как учитывается знак ЭДС и падения напряжений при переходе через ЭДС и резистор?
Таблица 2.1
Номера вариантов и соответствующие номера элементов наборного поля
Вариант |
E2 |
R1 |
R2 |
R3 |
R4 |
R5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
ИРН,22±0,5 В |
01 |
04 |
05 |
06 |
02 |
2 |
ИРН,21±0,5 В |
01 |
02 |
07 |
04 |
03 |
3 |
ИРН,21±0,5 В |
01 |
03 |
04 |
05 |
02 |
4 |
ИРН,21±0,5 В |
02 |
05 |
04 |
01 |
03 |
5 |
ИРН,21±0,5 В |
02 |
06 |
01 |
05 |
03 |
6 |
ИРН,21±0,5 В |
01 |
03 |
04 |
06 |
02 |
7 |
ИРН,21±0,5 В |
02 |
01 |
05 |
04 |
03 |
8 |
ИРН,21±0,5 В |
03 |
04 |
05 |
01 |
02 |
9 |
ИРН,21±0,5 В |
02 |
06 |
05 |
04 |
01 |
10 |
ИРН,21±0,5 В |
03 |
02 |
04 |
05 |
01 |
11 |
ИРН,22±0,5 В |
01 |
03 |
06 |
05 |
02 |
12 |
ИРН,23±0,5 В |
01 |
03 |
05 |
06 |
04 |
13 |
ИРН,23±0,5 В |
03 |
05 |
06 |
04 |
01 |
14 |
ИРН,20±0,5 В |
03 |
01 |
04 |
05 |
02 |
Протокол
лабораторной работы № 2
Исследование и расчет сложных цепей и при постоянных токах
Таблица 2.2
Номера и параметры элементов согласно заданному варианту
номер варианта |
Е1 |
Е2 |
R1 |
R2 |
R3 |
R4 |
|
|
|
|
|
|
|
Рис. 2.1. Электрическая схема установки.
Рис. 2.2. Монтажная схема установки (чертит студент)
Таблица №2.3
Параметр |
Токи в ветвях |
ΣIk |
эдс |
Падение напряж на резисторах |
Контур |
|||||||||||
E1,R1,R3, R4 |
E2,R2,R3 |
E1,R1,R2,E2,R4 |
||||||||||||||
I1 |
I2 |
I3 |
E1 |
E2 |
U1 |
U2 |
U3 |
U4 |
ΣEk |
ΣUk |
ΣEk |
ΣUk |
ΣEk |
ΣUk |
||
Еди-ница |
А |
A |
А |
A |
В |
В |
В |
В |
В |
В |
В |
В |
В |
В |
В |
В |
Опыт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

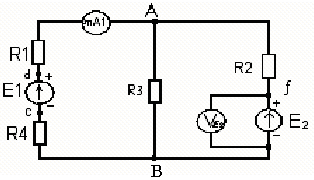

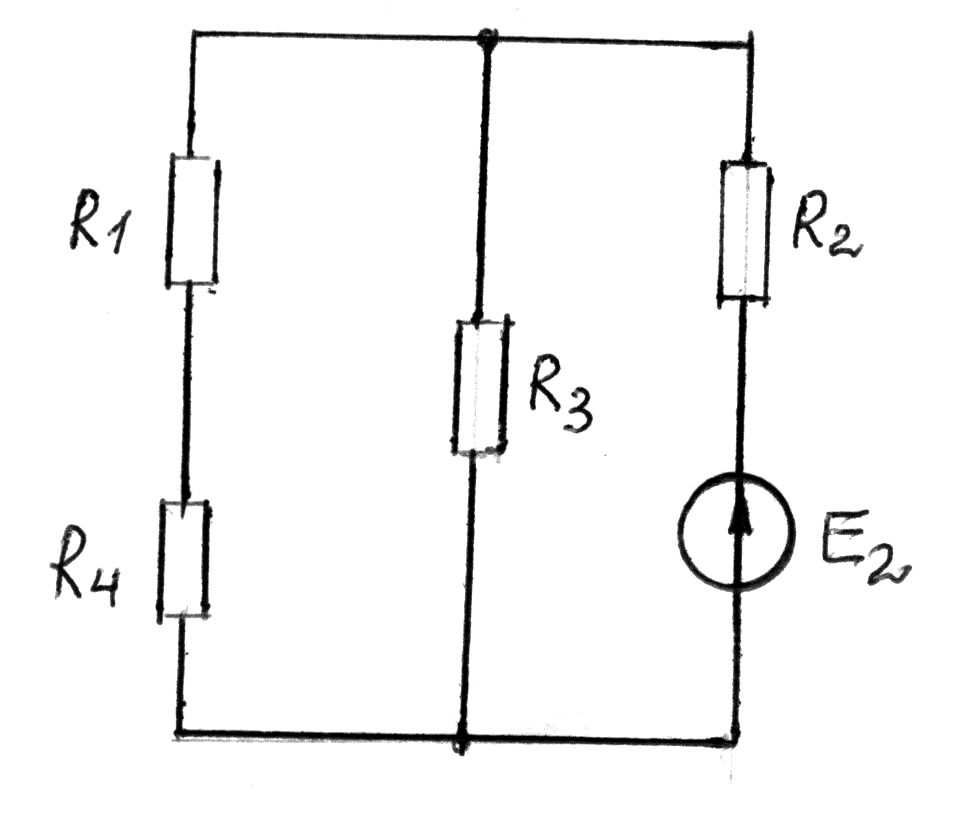

Рис. 2.3. Электрическая схема Рис.2.4 Электрическая схема
установки с ЕДС Е1 установки с ЕДС Е2
Таблица №2.4
-
R1
R2
R3
R4
Ом
Ом
Ом
Ом
Таблица 2.5
Параметр |
I'1 |
I''1 |
Σ Ik1 |
I'2 |
I''2 |
Σ Ik2 |
I'3 |
I''3 |
Σ Ik3 |
Единица |
|
|
|
|
|
|
|
|
|
Опыт |
|
|
|
|
|
|
|
|
|
Расчет |
|
|
|
|
|
|
|
|
|
Таблица 2.6
-
Параметр
UAB
I1
I2
I3
Единица
В
А
А
А
Опыт
Расчет
Таблица 2.7
-
VB
VC
Vd
VA
Vf
В
В
В
B
B
Таблица 2.8
-
Параметр
Uxx
RBX
I3
Единица
В
Ом
А
Опыт
Расчет
Лабораторная работа № 3
ИССЛЕДОВАНИЕ ЦЕПИ СИНУСОЕДАЛЬНОГО TОKA
С ПОСЛЕДОВАТЕЛЬНЫМ СОЕДИНЕНИЕМ R, L, C ЭЛЕМЕНТОВ
Цель работы - проверить по опытным данным выполнение второго закона Кирхгофа и построить векторные диаграммы, определить активное, реактивное и полное сопротивления катушки индуктивности и цепи с последовательным соединением R, L, C элементов; рассчитать активную, реактивную и полную мощность цепи, состоящую из четырех последовательно соединенных элементов; проверить на опыте условие резонанса напряжений и построить векторную диаграмму.
