2.16. Асинхронный автономный генератор
Асинхронная машина, подключенная к трехфазной сети переменного тока, при частоте вращения n2 > n1 переходит в генераторный режим. При этом реактивную мощность, необходимую для возникновения вращающего магнитного поля, машина получает из сети. Можно также обеспечить работу асинхронной машины в качестве автономного генератора, если подавать в обмотку статора необходимую реактивную мощность от батареи конденсаторов.
В автономном асинхронном генераторе (рис. 2.71, а) к выходу генератора AГ, приводимого во вращение каким-либо первичным двигателем Д, параллельно нагрузке в каждую фазу подключают конденсатор С. При активной нагрузке реактивная мощность, поступающая от конденсатора, Qc должна быть равна реактивной (намагничивающей) мощности генератора Qр, необходимой для создания его магнитного потока. При смешанной активно-индуктивной нагрузке мощность Qc должна покрывать также реактивную мощность Qрн нагрузки. Схема замещения асинхронного генератора с конденсаторным возбуждением изображена на рис. 2.71, б.

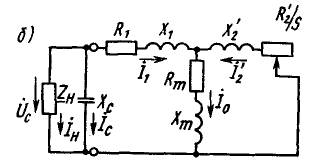

Рис. 2.71 - Схема включения асинхронного генератора с конденсаторным возбуждением (а),
Его схема замещения (б) и зависимость эдс от тока Iс
В рассматриваемом асинхронном генераторе возникает процесс самовозбуждения, как и в генераторе постоянного тока с параллельным возбуждением. Ввиду наличия в магнитной системе машины остаточного магнетизма при вращении ротора в обмотке статора индуцируется остаточная ЭДС Еост (рис. 2.71, в), которая создает в конденсаторах ток Iс. Этот ток, проходя по обмотке статора, усиливает его магнитный поток, в результате чего индуцируемая в генераторе ЭДС Ег и ток конденсатора увеличиваются. Рассматриваемый процесс продолжается до тех пор (точка А), пока ЭДС Ег не станет равной напряжению на конденсаторе Uc. Это условие можно выразить в виде равенства сопротивлений Х1 + Xm = Хс, где Хm — индуктивное сопротивление намагничивающего контура, уменьшающееся из-за насыщения магнитной цепи машины; Хс — емкостное сопротивление конденсатора. В ряде случаев начало процесса самовозбуждения генератора обеспечивается путем разряда на обмотку статора предварительно заряженной конденсаторной батареи.
Автономные асинхронные генераторы с конденсаторным возбуждением обычно выполняют с короткозамкнутой обмоткой ротора. Их используют главным образом на гидроэлектростанциях небольшой мощности, работающих без обслуживающего персонала.
