И направление вращающих моментов, действующих на его ротор (б)
Таким образом, в однофазном двигателе обмотка статора создает неподвижный поток, изменяющийся во времени, а не круговой вращающийся поток, как в трехфазных двигателях при симметричном питании.
Для упрощения анализа свойств однофазного двигателя представим (2.99) в виде
Bx = 0,5Bmsin(ωt-πx/τ) + 0,5Bmsin(ωt+πx/τ) , (2.99,а)
т. е. заменим неподвижный пульсирующий поток суммой идентичных круговых полей, вращающихся в противоположных направлениях и имеющих одинаковые частоты вращения: n1пр = n1обр = n1. Поскольку свойства асинхронного двигателя при круговом вращающемся поле подробно рассмотрены в 2.7 — 2.12, анализ свойств однофазного двигателя можно свести к рассмотрению совместного действия каждого из вращающихся полей. Иными словами, однофазный двигатель можно представить в виде двух одинаковых двигателей, роторы которых жестко связаны между собой (рис. 2.60, б), при встречном направлении вращения магнитных полей и создаваемых ими моментов Мпр и Мобр. Поле, направление вращения которого совпадает с направлением вращения ротора, называют прямым; поле обратного направления — обратным или инверсным.
Допустим, что направление вращения роторов совпадает с направлением одного из вращающихся полей, например с nпр. Тогда скольжение ротора относительно потока Фпр
snp = (n1пр – n2)/n1пр = (n1 – n2)/n1 = 1 - n2/n1 . (2.100)
Скольжение ротора относительно потока Фобр
sобp = (n1обр + n2)/n1обр = (n1 + n2)/n1 = 1 + n2/n1 . (2.101)
Из (2.100) и (2.101) следует, что
sобp = 1 + n2/n1 = 2 - snp. (2.102)
Электромагнитные моменты Мпр и Мобр, образуемые прямым и обратным полями, направлены в противоположные стороны, а результирующий момент однофазного двигателя Мрез равен разности моментов при одной и той же частоте вращения ротора.

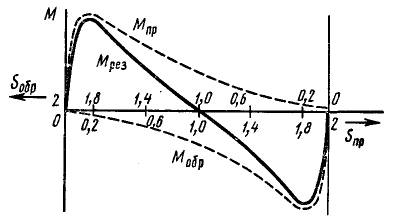

На рис. 2.61 показана зависимость М =f(s) для однофазного двигателя. Рассматривая рисунок, можно сделать следующие выводы:
а) однофазный двигатель не имеет пускового момента; он вращается в ту сторону, в которую приводится внешней силой;
б) частота вращения однофазного двигателя при холостом ходе меньше, чем у трехфазного двигателя, из-за наличия тормозящего момента, образуемого обратным полем;
в) рабочие характеристики однофазного двигателя хуже, чем трехфазного; он имеет повышенное скольжение при номинальной нагрузке, меньший КПД, меньшую перегрузочную способность, что также объясняется наличием обратного поля;
г) мощность однофазного двигателя составляет примерно ⅔ от мощности трехфазного двигателя того же габарита, так как в однофазном двигателе рабочая обмотка занимает только ⅔ пазов статора. Заполнять все пазы статора нерационально, так как при этом обмоточный коэффициент получается малым, расход меди возрастает примерно в 1,5 раза, в то время как мощность увеличивается только на 12 %.
Рис. 2.61 - Механическая характеристика однофазного асинхронного двигателя
Пусковые устройства. Чтобы получить пусковой момент, однофазные двигатели имеют пусковую обмотку, сдвинутую на 90 электрических градусов относительно основной рабочей обмотки. На период пуска пусковую обмотку присоединяют к сети через фазосдвигающие элементы — емкость или активное сопротивление. После окончания разгона двигателя пусковую обмотку отключают, при этом двигатель продолжает работать как однофазный. Поскольку пусковая обмотка работает лишь короткое время, ее изготовляют из провода меньшего сечения, чем рабочую, и укладывают в меньшее число пазов.

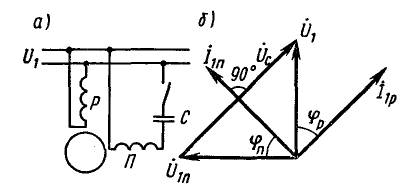

Подробно рассмотрим процесс пуска при использовании в качестве фазосдвигающего элемента емкости С (рис. 2.62, а). На пусковой обмотке П напряжение Ù1п = Ù1 — Ùс = Ù1 + jİ1пXc, т. е. оно сдвинуто по фазе относительно напряжения сети Ù1 приложенного к рабочей обмотке Р. Следовательно, векторы токов в рабочей İ1р и пусковой İ1п обмотках сдвинуты по фазе на некоторый угол. Выбирая определенным образом емкость фазосдвигающего конденсатора, можно получить режим работы при пуске, близкий к симметричному (рис. 2.62, б), т. е. получить круговое вращающееся поле. На рис. 2.62, в показаны зависимости М =f(s) для двигателя при включенной (кривая 1) и выключенной (кривая 2) пусковой обмотке. Пуск двигателя осуществляется на части ab характеристики 1; в точке b пусковая обмотка выключается, и в дальнейшем двигатель работает на части сО характеристики 2.
Поскольку включение второй обмотки существенно улучшает механическую характеристику двигателя, в некоторых случаях применяют однофазные двигатели, в которых обмотки А и В включены все время (рис. 2.63, а). Такие двигатели называют конденсаторными.
Рис. 2.62 - Схема однофазного асинхронного двигателя с конденсаторным пуском (а),
